Держатель плавкой вставки RT36-0-160, габарит 0, 160А | 521366 CHINT

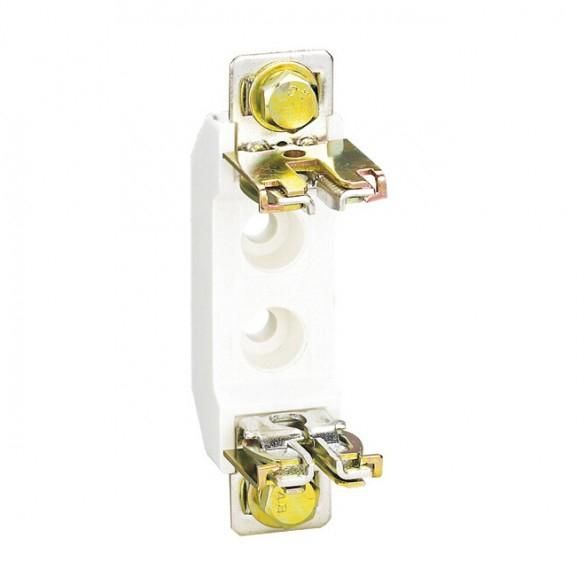

Держатель плавкой вставки CHINT RT36-0-160 предназначен для установки однополюсных плавких вставок габарита 0 на DIN-шину. Этот элемент используется в распределительных щитах для защиты цепей до 160 А, обеспечивая надёжную фиксацию и быстрый доступ к вставке при замене.

Назначение и область применения

Держатель плавкой вставки CHINT RT36-0-160 применяется в силовых цепях переменного тока для защиты оборудования от перегрузок и коротких замыканий. Подходит для установки в электрошкафах промышленного и коммерческого назначения: на станках, конвейерах, системах автоматизации, вводных щитах и распределительных устройствах.

Технические характеристики

• Номинальный ток: 160 А
• Количество полюсов: 1
• Габарит вставки: 0 (соответствует NH0)
• Тип монтажа: на Din-шину 35 мм
• Материал корпуса: термостойкий пластик, самозагасающий
• Работает с плавкими вставками типа gG/gL класса NH0

Совместимость и монтаж

Держатель совместим со всеми плавкими вставками стандарта IEC 60269-1, габарита 0 (NH0). Устанавливается на стандартную Din-шину шириной 35 мм. Крепление осуществляется защёлкой - достаточно плотно придавить устройство к шине до характерного щелчка. Для подключения проводов используются зажимы с болтовым креплением - допускаются медные жилы сечением до 50 мм2. Перед монтажом убедитесь, что напряжение в сети отключено.

Безопасность и стандарты

Изделие соответствует требованиям международного стандарта IEC 60269-1 для предохранителей высокой мощности. Конструкция исключает случайное прикосновение к токоведущим частям при установленной вставке. Корпус выполнен из материала, устойчивого к возгоранию и механическому воздействию.

Преимущества

• Удобная фиксация на Din-шине - монтаж без инструментов
• Чёткая видимость состояния вставки через прозрачный верхний колпак
• Высокая теплостойкость - выдерживает длительные нагрузки до 160 А
• Стандартный габарит 0 позволяет использовать вставки от других производителей, совместимых с NH0

Ограничения применения

Не предназначена для работы в условиях постоянного контакта с водой, маслом или химически активными средами. Не рекомендуется применять вне температурного диапазона –40…+80 C. Нельзя использовать с вставками другого габарита - даже близкого по току, например, NH1. Применение с вставками свыше 160 А запрещено - возможен выход из строя держателя.

Примеры использования

• Защита входного автомата в распределительном щите цеха
• Функция аварийного отключения на насосной станции
• Зашита преобразователя частоты в системе управления конвейером
• Цепь питания нагревательного элемента в технологической линии

Практические советы

• Перед заменой вставки всегда проверяйте отключение питания - даже при отключенном автомате есть риск наличия напряжения на шине
• Выбирая вставку, обращайте внимание на её тип (gG или gL) - они различаются по времени срабатывания; gG универсальны, gL - более чувствительны к импульсным перегрузкам
• Проверьте соответствие сечения провода и номинала вставки - слишком тонкий провод может перегреться, пока вставка ещё не сработает
• При многократных срабатываниях вставки - исследуйте причину перегрузки, а не просто меняйте вставку
• Держатель CHINT RT36-0-160 с артикулом 521366 можно заказывать в комплекте с вставками того же бренда - так гарантируется точное соответствие по параметрам
