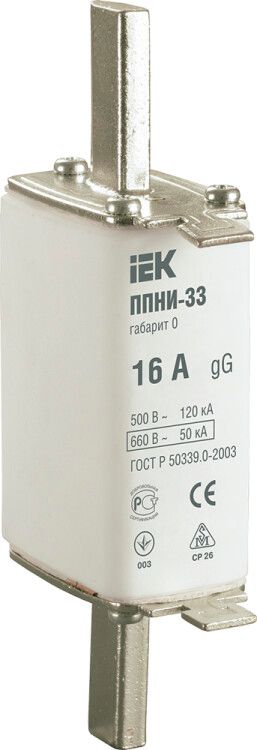

Плавкая вставка предохранителя ППНИ-33, габарит 0, 16А | DPP20-016 IEK

Плавкая вставка предохранителя ППНИ-33, габарит 0, 16 А - это однополюсный защитный элемент серии ППNI, предназначеный для быстрого отключения цепи при перегрузках и коротких замыканиях. Бренд IEK (ИЭК) обеспечивает соответствие изделию нормам ГОСТ, а артикул dpp20-016 позволяет точно идентифицировать модель в каталогах и заказах.

Назначение и область применения

Плавкая вставка предохранителя ППНИ-33, габарит 0, 16 А защищает электрические цепи от повреждений из-за превышения допустимого тока. Применяется в промышленных установках, где требуется надёжная защита от короткого замыкания и длительной перегрузки. Подходит для использования в однофазных и трёхфазных сетях переменного тока с частотой 50 Гц и напряжением до 690 В.

• Вводно-распределительные устройства (ВРУ)
• Распределительные шкафы (ШР, ШРС, ПР)
• Ящики и шкафы управления (ШРПНН)
• Оборудование трансформаторных подстанций (ЩО)

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который вставка выдерживает без срабатывания.
• Номинальное напряжение: 690 В - максимальное рабочее напряжение сети, для которой рассчитана вставка.
• Габарит: 0 (NH0) - стандартный размер, совместимый с держателями предохранителей этого класса.
• Отключающая способность: 150 кА - максимальный ток короткого замыкания, который вставка может безопасно прервать.
• Категория применения: gL/gG - универсальная защита от перегрузок и коротких замыканий, соответствует международным стандартам IEC 60269.
• Исполнение: втычное - устанавливается в держатель путём вставления контактов.
• Индикатор состояния: передний - визуальный индикатор сработавшей вставки расположен на лицевой стороне, что упрощает диагностику.
• Степень защиты: IP00 - вставка не имеет собственной защиты от внешних воздействий; требует установки в корпус с необходимой степенью защиты.
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости, характерных для промышленных объектов в средней полосе России.
• Срок службы: 15 лет - гарантируемый срок эксплуатации при соблюдении условий монтажа и нагрузки.
• Количество полюсов: 1 - одноканальное устройство, применяется в одной фазе цепи.

Совместимость и монтаж

Плавкая вставка предохранителя ППНИ-33, габарит 0, 16 А устанавливается исключительно в держатели предохранителей, соответствующие габариту NH0. Монтаж осуществляется на аппарат - то есть вставка вставляется в специальные зажимы внутри распределительного щита или шкафа. Для правильной работы необходимо использовать держатели того же класса (NH0) и с аналогичными контактными площадками. Напряжение питания должно быть переменным (AC), частотой 50 Гц.

Не рекомендуется применять вставку в держателях других типов (например, DIAZED или NH2), так как это нарушает механическую и электрическую совместимость.

Безопасность и стандарты

Плавкая вставка предохранителя ППНИ-33, габарит 0, 16 А сертифицирована по ГОСТ Р 50339.0–92 и ГОСТ Р 50339.2–92, которые регламентируют требования к предохранителям для промышленного оборудования. Категория gL/gG означает, что вставка соответствует международному стандарту IEC 60269 и обеспечивает селективную защиту в сложных системах.

Преимущества

• Высокая отключающая способность (150 кА) - обеспечивает безопасность даже при серьёзных аварийных режимах.
• Визуальный индикатор срабатывания - позволяет быстро определить причину отказа без вскрытия аппарата.
• Долгий срок службы (15 лет) - снижает затраты на обслуживание и замену.
• Совместимость со стандартными держателями NH0 - легко заменяется в существующих установках.
• Устойчивость к климатическим условиям УХЛ3 - надёжно работает в холодных и влажных помещениях.

Ограничения применения

• Не предназначена для использования в цепях постоянного тока (DC) - только для переменного тока AC.
• Не имеет собственной степени защиты (IP00) - обязательно должна устанавливаться в закрытые корпуса с защитой не ниже IP54.
• Не подходит для защиты чувствительной электроники - предназначена для мощных нагрузок, таких как двигатели, нагреватели, освещение.
• Запрещено использовать с током выше 16 А - возможен риск возгорания или некорректного срабатывания.

Примеры использования

• Защита входного кабеля 380 В от короткого замыкания в распределительном шкафу цеха.
• Автоматическая отсечка при перегрузке насоса в системе водоснабжения.
• Фазовая защита в многоканальном пульте управления станком с ЧПУ.
• Местная защита группы светильников в производственном помещении.

Практические советы

• При замене всегда используйте вставку с таким же номиналом тока (16 А) и габаритом (NH0). Замена на более высокий ток опасна!
• Проверьте состояние держателя перед установкой новой вставки - окисление или деформация контактов могут вызывать перегрев.
• Убедитесь, что система заземления и нулевой проводник работают правильно - это влияет на эффективность срабатывания.
• При использовании в условиях сильной запылённости - выбирайте держатели с уплотнениями и регулярно проводите профилактическую очистку.
• Плавкая вставка предохранителя ППНИ-33, габарит 0, 16 А - не ремонтопригодна. После срабатывания её следует заменить полностью.
