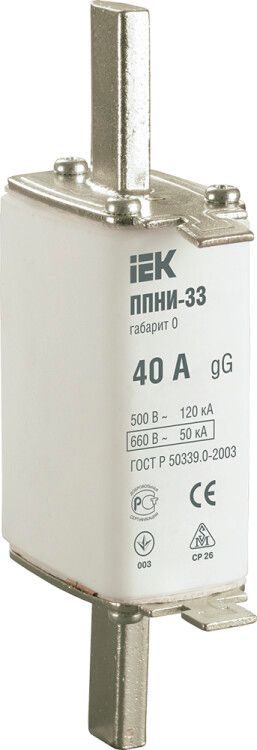

Плавкая вставка предохранителя ППНИ-33, габарит 0, 40А | DPP20-040 IEK

Плавкая вставка предохранителя ППНИ-33, габарит 0, 40 А - это однополюсная втычная плавкая вставка серии ППNI, предназначенная для защиты цепей от перегрузок и коротких замыканий в промышленном оборудовании. Бренд IEK обеспечивает соответствие изделию нормам ГОСТ, а артикул dpp20-040 позволяет точно идентифицировать модель при закупках и заменах.

Назначение и область применения

Плавкая вставка предохранителя ППНИ-33, габарит 0, 40 А используется для защиты электрических цепей переменного тока от сверхтоков - как при длительной перегрузке, так и при аварийном коротком замыкании. Применяется в системах с рабочим напряжением до 690 В и частотой 50 Гц.

• Вводно-распределительные устройства (ВРУ)
• Распределительные щиты и шкафы (ШР, ШРС, ПР)
• Ящики и шкафы управления (ШРПНН)
• Оборудование трансформаторных подстанций (ЩО)
• Однофазные и трёхфазные сети промышленного назначения

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который вставка выдерживает без срабатывания;
• Номинальное напряжение: 690 В - максимальное рабочее напряжение сети, для которой рассчитана вставка;
• Тип тока: Переменный (AC) - применяется исключительно в цепях переменного тока;
• Категория применения: gL/gG - универсальная защита от перегрузок и КЗ; совпадает с международным классом ARI/Type gG;
• Отключающая способность: 150 кА - максимальный ток короткого замыкания, который вставка безопасно прерывает;
• Габарит: 0 - соответствует стандартному размеру для вставок с номиналом до 63 А, совместим с типовыми держателями;
• Количество полюсов: 1 - защищает одну фазу или один проводник;
• Индикатор состояния: передний - визуальный сигнал (выбивание цветной метки) показывает сработавшую вставку;
• Степень защиты IP00: отсутствует внешняя защита корпуса - требует установки в герметичный держатель или шкаф;
• Климатическое исполнение УХЛ3: работает при температуре от −40 C до +40 C, устойчив к повышенной влажности и запылённости в помещениях;
• Срок службы: 15 лет - гарантируемый срок хранения и работы при соблюдении условий эксплуатации;
• Нормативные документы: ГОСТ Р 50339.0–92, ГОСТ Р 50339.2–92 - сертифицировано по российским стандартам.

Совместимость и монтаж

Плавкая вставка предохранителя ППНИ-33, габарит 0, 40 А устанавливается в специальные втычные держатели, которые крепятся на аппараты или внутри распределительных устройств. Монтаж осуществляется путём введения контактов вилочных выводов в зажимы держателя. Для надёжного соединения важно использовать держатели того же габарита (№0) и с аналогичными контактными площадками. Напряжение питания должно соответствовать 690 В AC максимум. Подключение выполняется согласно схеме оборудования - не допускается изменение полярности, поскольку вставка не имеет её.

Безопасность и стандарты

Плавкая вставка предохранителя ППНИ-33, габарит 0, 40 А соответствует требованиям ГОСТ Р 50339.0 и ГОСТ Р 50339.2, что подтверждает её безопасность при работе в условиях промышленных объектов. Отключающая способность 150 кА обеспечивает надёжную работу даже при серьёзных авариях. Индикация срабатывания снижает время диагностики повреждений. Однако из-за степени защиты IP00 вставка не должна использоваться вне защитного кожуха - открытые контакты представляют опасность поражения током.

Преимущества

• Высокая отключающая способность (150 кА) - подходит для мощных промышленных систем;
• Чёткий визуальный индикатор - легко определить сгоревший элемент без тестирования;
• Совместимость с широким спектром держателей габарита №0 - удобство замены;
• Долгий срок службы (15 лет) - минимальные затраты на обслуживание;
• Подтверждённое соответствие ГОСТ - гарантированная надёжность в РФ и странах СНГ.

Ограничения применения

• Не постоянный ток (DC) - только для переменного тока 50 Гц;
• IP00 - нельзя применять без корпуса или держателя с защитой от доступа к токоведущим частям;
• Максимальное напряжение 690 В - недопустимо использование в сетях выше этого значения;
• Не рекомендовано для бытовых установок - проектируется исключительно для промышленного оборудования;
• Требуется точное соответствие габарита №0 - неверный размер вызовет плохой контакт или невозможность установки.

Примеры использования

• Защита входного автомата в ЩО трансформаторной подстанции на 690 В;
• Фазовая защита двигателя 30 кВт в шкафу управления;
• Автоматическая защита конвейерной линии в пищевой промышленности;
• Цепь освещения в распределительном шкафу ШРПНН с нагрузкой около 40 А.

Практические советы

• Выбирая вместо старой вставки новую, всегда проверяйте габарит - он указан как “0” и должен совпадать с держателем;
• При замене используйте ту же номинальную величину тока - увеличение может привести к выходу из строя оборудования;
• Проверьте состояние держателя после срабатывания - возможно, требуется замена контактов или всего механизма;
• Храните вставки в сухом месте - хотя они имеют UHL3, высокая влажность влияет на качество металлических деталей;
• Помните: этот элемент не является автоматическим выключателем - он одноразовый и требует замены после каждого срабатывания.
