Вставка плавкая ПН2-100-С-40А-У3 | 120109 КЭАЗ

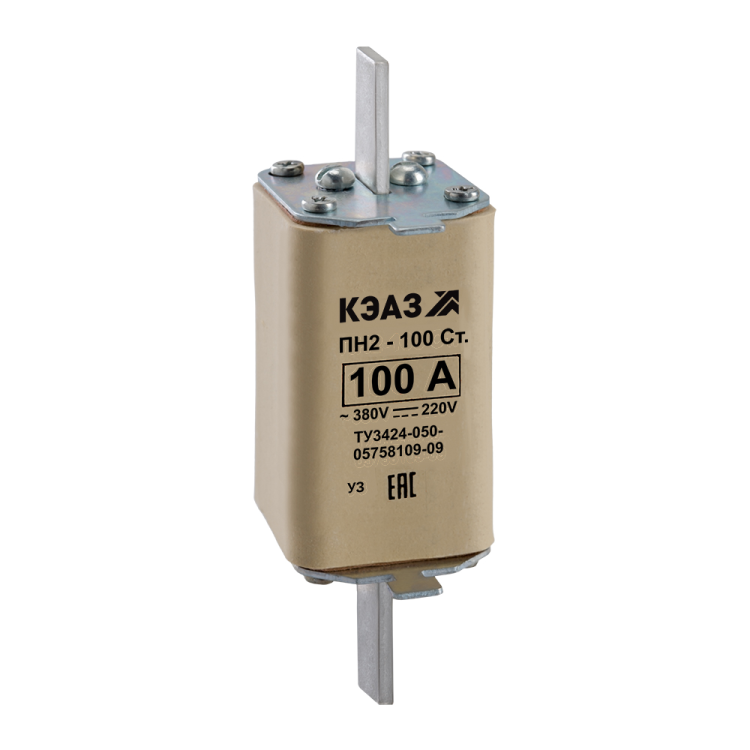

Вставка плавкая ПН2 100 С 40А У3 от КЭАЗ - это однополюсная плавкая вставка для защиты силовых цепей переменного и постоянного тока. Применяется в аппаратах с высокой отключающей способностью, обеспечивает надёжную работу при экстремальных температурах и соответствует требованиям ГОСТ 17242-86.

Назначение и область применения

Вставка плавкая ПН2 100 С 40А У3 предназначена для защиты электрических цепей от перегрузок и коротких замыканий. Относится к категории gL/gG - то есть защищает кабели, оборудование и машины от длительной перегрузки и аварийных токов. Подходит для установки в выключателях, рубильниках, контакторах и других аппаратах силовой автоматики. Часто используется в промышленных системах: на станках, конвейерах, насосных станциях, в распределительных щитах.

Технические характеристики

• Номинальный ток: 40 А - максимальный ток, который вставка может проводить постоянно без повреждений;
• Номинальное напряжение: 380 В - максимальное напряжение, при котором вставка безопасно отключает цепь;
• Отключающая способность: 100 кА - способность гашения дуги при сверхтоке до 100 тысяч ампер;
• Тип напряжения: AC/DC - работает как в сетях переменного, так и постоянного тока;
• Частота: 50/60 Гц - совместима со стандартными промышленными сетями;
• Габарит предохранителя: 100 А - указывает на физический размер вставки, совместимый с держателями на 100 А; сама вставка рассчитана на 40 А;
• Количество полюсов: 1 - одноканальная защита одной фазы или цепи постоянного тока;
• Исполнение: втычное - устанавливается путём введения в контактные держатели;
• Мощностные потери: 7,5 Вт - энергия, теряемая при прохождении номинального тока, влияет на нагрев в держателе;
• Диапазон рабочих температур: от –60 до +40 C - позволяет использовать в холодных условиях (например, на открытых площадках, в зимних условиях);
• Климатическое исполнение: У3 - для умеренного климата, с возможностью работы в помещениях с повышенной влажностью;
• Степень защиты: IP00 - не имеет внешней защиты, требует установки в корпус или держатель с защитой;
• Нормативные документы: ГОСТ 17242-86, ТУ3424-050-05758109-2009;
• Код в реестре РЭП: РЭ-2495/20 - официально зарегистрировано в России.

Совместимость и монтаж

Вставка плавкая ПН2 100 С 40А У3 совместима с держателями предохранителей серии ПН2, предназначенными для втычного монтажа. Монтаж осуществляется на аппарат - то есть вставка устанавливается внутрь специального держателя, закреплённого на оборудовании. Обязательно проверяйте соответствие посадочных размеров: держатель должен иметь габарит 100 А, чтобы гарантированно принять эту вставку. Нельзя использовать её в держателях меньшего размера - она просто не войдёт. Также важно соблюдать механическую целостность контактов - изгибание или окисление выводов снижают надёжность.

Безопасность и стандарты

Вставка соответствует ГОСТ 17242-86 и техническим условиям ТУ3424-050-05758109-2009, что гарантирует соответствие требованиям безопасности и надёжности. Сертифицирована в реестре РЭП (РЭ-2495/20). Благодаря классу gL/gG обеспечивается селективная защита: отключение происходит точно при заданных токах, минимизируя ложные срабатывания. Однако, поскольку степень защиты IP00, использование вне герметичного корпуса запрещено - риск поражения током и попадания сторонних предметов остаётся.

Преимущества

• Высокая отключающая способность (100 кА) - подходит для мест с большими токами КЗ, например, рядом с трансформаторами;
• Работа при низких температурах до –60 C - уникальна среди аналогов, делает вставку пригодной для суровых условий;
• Поддержка AC/DC - универсальность для различных типов цепей;
• Производство КЭАЗ - известный российский бренд с долгой историей в области коммутационной аппаратуры;
• Низкий уровень потерь мощности (7,5 Вт) - меньше тепла в держателе, выше срок службы контактов.

Ограничения применения

• Не применяется в цепях с напряжением выше 380 В - риск пробоя и взрыва;
• Не допускается установка без держателя - IP00 не защищает от прикосновений и загрязнений;
• Не рекомендовано применение в средах с агрессивными химикатами, паром или маслом - не имеет герметизации;
• Не подходит для частых перегрузок - после одного срабатывания требуется замена, восстановлению не подлежит;
• Не используйте в качестве основной защиты в бытовых сетях - слишком высокая отключающая способность и низкая степень защиты.

Примеры использования

• Защита двигателя 30–40 кВт в промышленном станке;
• Цепь управления конвейерной лентой в пищевой промышленности;
• Щитовая защита на холодильной установке в условиях северного региона;
• Линии постоянного тока в системах зарядки аккумуляторов;
• Распределительные шкафы на объектах ЖКХ, где важна надёжность при перепадах температур.

Практические советы

• Перед заменой всегда отключите питание - даже при отключенном устройстве может сохраняться напряжение на входе;
• Выбирайте держатель с тем же габаритом (100 А), иначе вставка не зайдёт или будет плохо контактировать;
• Проверьте состояние контактов в держателе перед установкой - окисление вызывает перегрев и ложные срабатывания;
• При использовании в холоде (ниже –20 C) убедитесь, что держатель не треснул от хрупкости материала;
• Не экономьте на замене - если вставка сработала, заменяйте её оригинальным изделием ПН2 100 С 40А У3 от КЭАЗ - совместимость по времени срабатывания и гашению дуги критична.
