Вставка плавкая ПН2-100-31,5А-У3 | 110865 КЭАЗ

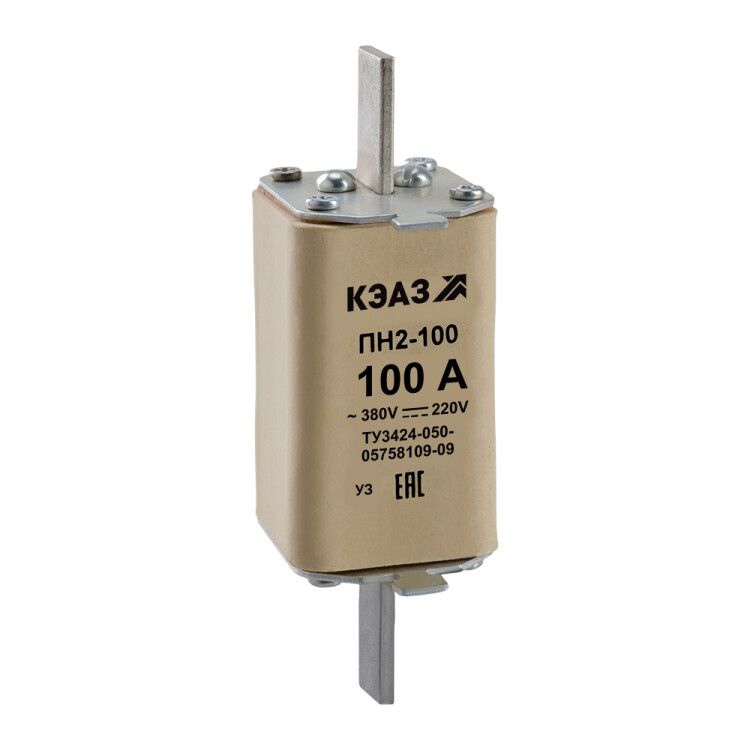

Вставка плавкая ПН2-100-31,5А-У3 от КЭАЗ - это однополюсный предохранитель для защиты электрических цепей от перегрузок и коротких замыканий в промышленном оборудовании и распределительных системах на напряжение до 380 В переменного тока.

Назначение и область применения

Вставка плавкая ПН2-100-31,5А-У3 используется для защиты силовых цепей переменного тока с частотой 50–60 Гц и напряжением до 380 В, а также цепей постоянного тока до 220 В. Применяется в промышленных установках, на производстве, в распределительных щитах, на станциях управления и других объектах, где требуется надёжная защита от аварийных токов. Подходит для работы в условиях повышенной влажности и низких температур благодаря климатическому исполнению У3.

Технические характеристики

• Номинальный ток: 31,5 А - максимальный длительно допустимый ток, который вставка выдерживает без срабатывания;
• Отключающая способность: 100 кА - способность безопасно прервать ток короткого замыкания до этой величины;
• Номинальное напряжение: 380 В (переменный ток), 220 В (постоянный ток);
• Тип тока: переменный (AC), совместима с цепями 50/60 Гц;
• Количество полюсов: 1 - защищает одну фазу или один провод;
• Габарит: соответствует предохранителю класса 100 А - совместима с гнездами и держателями этого формата;
• Климатическое исполнение: У3 - работает при температурах от –60 C до +40 C, устойчива к влаге и перепадам температур;
• Степень защиты: IP00 - не имеет внешней защиты, требует установки в корпус или держатель с защитой;
• Категория применения: gL/gG - обеспечивает защиту как от перегрузок, так и от коротких замыканий; подходит для мощных нагрузок;
• Нормативные документы: ГОСТ 17242-86, ТУ3424-050-05758109-2009;
• Код в реестре РЭП: РЭ-2495/20.

Совместимость и монтаж

Вставка плавкая ПН2-100-31,5А-У3 предназначена для установки в держатели типа ПН2-100, которые имеют втычную форму крепления. Монтаж осуществляется на аппарат - то есть вставка вставляется в специальный контактный блок, закреплённый на шине, панели или внутри распределительного устройства. Для правильной работы необходимо использовать держатели, соответствующие габариту 100 А. Нельзя устанавливать вставку в держатели меньшего номинала - это вызовет перегрев и выход из строя.

Безопасность и стандарты

Вставка соответствует требованиям ГОСТ 17242-86 и техническим условиям ТУ3424-050-05758109-2009. Сертифицирована для применения в промышленных системах. Благодаря категории применения gL/gG обеспечивается селективность и быстрое отключение даже при высоких токах КЗ. Отсутствие степени защиты IP00 означает, что вставка должна использоваться исключительно в защищённых корпусах - открытая установка запрещена.

Преимущества

• Высокая отключающая способность (100 кА) - надёжна даже в сетях с большими токами КЗ;
• Широкий диапазон рабочих температур - подходит для холодных регионов и неотапливаемых помещений;
• Совместимость с популярными держателями ПН2-100 - легко заменить при необходимости;
• Подтверждённая надёжность по нормативам РФ - сертифицирована и применяется в государственных и промышленных проектах;
• Одинаково эффективна в цепях переменного и постоянного тока - универсальность в проектировании.

Ограничения применения

• Не предназначен для установки без держателя - IP00 не защищает от контакта, пыли и влаги;
• Не рекомендуется для защиты слаботочных цепей, электроники или освещения - предназначена только для силовой нагрузки;
• Максимальное напряжение постоянного тока - 220 В, выше - применение недопустимо;
• Не подлежит восстановлению после срабатывания - требует замены новой вставкой;
• Не следует использовать в средах с химически активными газами или агрессивной пылью - несмотря на исполнение У3, внутренние элементы чувствительны к коррозии.

Примеры использования

• Защита входных групп промышленных станков и насосов;
• Фазовая защита в трёхфазных распределительных щитах;
• Обеспечение безопасности на конвейерных линиях и автоматических линиях сборки;
• Щиты управления лифтами, эскалаторами, вентиляционными установками;
• Цепи питания сварочных аппаратов и больших нагревательных элементов.

Практические советы

• Выбирая вставку, проверьте соответствие номинального тока нагрузки - не используйте вставку с током ниже расчетного значения;
• При замене всегда используйте оригинальные держатели ПН2-100 от КЭАЗ - несовместимые модели могут не обеспечивать нужный контакт и привести к перегреву;
• Проверяйте состояние держателя перед установкой новой вставки - окисление контактов снижает надёжность;
• Для многократных срабатываний рассмотрите возможность перехода на автоматические выключатели - предохранители лучше подходят для редких аварийных ситуаций;
• Храните вставки в сухом месте - даже при исполнении У3 влага может повлиять на качество спаечных соединений внутри.
