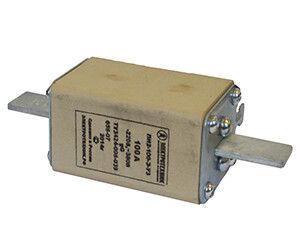

Плавкая вставка ПН2-100-Э У3 на 31,5А, стальные ножи (ЭТ) | ET522863 Электротехник

Вставка плавкая ПН2-100-Э У3 на 31,5А, стальные ножи - это промышленный предохранитель от бренда Электротехник, артикул et522863, предназначенный для защиты цепей от перегрузок и коротких замыканий в трехфазных сетях 380 В и однофазных цепях постоянного тока до 220 В.

Назначение и область применения

Вставка плавкая ПН2-100-Э У3 на 31,5А, стальные ножи используется для защиты электрооборудования в промышленных системах: станках, распределительных щитах, конвейерах, насосных группах и других устройствах, работающих от сети 380 В переменного тока (50/60 Гц) или 220 В постоянного тока. Предназначен для быстрого отключения цепи при аварийном токе, предотвращая повреждение оборудования и возгорание.

Технические характеристики

• Номинальный ток: 31,5 А
• Номинальное напряжение переменного тока: 380 В
• Номинальное напряжение постоянного тока: 220 В
• Частота: 50–60 Гц
• Тип контактов: ножевой, стальные ножи
• Материал токоведущих элементов: медь марки М1
• Плавкий элемент: медь с оловянной напайкой, тип защиты gG
• Способ присоединения: болтовой
• Класс защиты: IP20 (без внешней защиты от доступа к токоведущим частям)
• Исполнение: У3 (умеренный климат, устойчивость к температуре от −40 C до +40 C)

Совместимость и монтаж

Вставка плавкая ПН2-100-Э У3 на 31,5А, стальные ножи совместима с коммутационными аппаратами серии ПН2-100, имеющими соответствующую габаритную посадку и зажимы для ножевых контактов. Для монтажа требуется выключатель или держатель с фиксацией ножей глубиной не менее 19 мм. Подключение выполняется через болты M6. Перед установкой проверьте соответствие номинала тока (31,5 А) нагрузке и убедитесь, что держатель рассчитан на максимальный ток 100 А. Нельзя использовать с другими сериями предохранителей - несовместимые посадочные размеры могут вызвать плохой контакт и нагрев.

Безопасность и стандарты

Вставка плавкая ПН2-100-Э У3 на 31,5А, стальные ножи соответствует требованиям ГОСТ Р 50030.3 и IEC 60269-1 для промышленных предохранителей класса gG. Конструкция исключает распространение пламени благодаря использованию негорючих пластиков. Применение медных токоведущих элементов снижает риск перегрева. Обязательно отключите питание перед заменой вставки - рабочее напряжение 380 В опасно для жизни.

Преимущества

• Высокая надежность за счет точечной сварки плавкого элемента - исключена потеря контакта при вибрации.
• Стальные ножи обеспечивают жесткую фиксацию в держателе, минимизируя нагрев и искрение.
• Медь марки М1 и оловянная напайка позволяют точно соблюдать временятоковые характеристики gG - защита как от длительных перегрузок, так и от КЗ.
• Устойчивость к химическим воздействиям и влаге в рамках исполнения У3 - подходит для цехов с повышенной запыленностью.

Ограничения применения

• Не предназначен для работы при напряжении выше 380 В переменного или 220 В постоянного тока - возможна дуга и пробой.
• Не рекомендуется для частых включений/выключений - не является устройством управления, только защитным.
• Не имеет индикации срабатывания - необходимо визуально осмотреть плавкий элемент после срабатывания.
• Работает только в закрытых держателях - открытый монтаж недопустим из-за риска поражения током.
• Не подходит для цепей с импульсными токами более 10 кA - требуются специализированные предохранители.

Примеры использования

• Защита двигателя 15 кВт в станке ЧПУ с пуском по схеме “звезда-треугольник”.
• Фазовая защита вводного автомата в распределительном щите цеха.
• Охрана преобразователя частоты с входом 380 В AC / выходом 220 V DC.
• Щит автоматизации конвейерной линии с несколькими потребителями.

Практические советы

• Перед заменой всегда проверяйте целостность плавкого элемента - при перегорании он становится видимо деформированным.
• При установке затягивайте болты усилием 1,5–2,0 Нм - слабый контакт вызывает нагрев, слишком сильный - повреждает резьбу.
• Выбирайте вставку с номиналом тока на 10–15% выше расчетного рабочего тока - это продлевает срок службы и снижает ложные срабатывания.
• Не используйте вставки с другими номиналами в одном держателе - даже если они подходят по форме, это нарушает принцип координации защиты.
• Храните запасные вставки в сухом месте - влага может изменить характеристики оловянной напайки.
