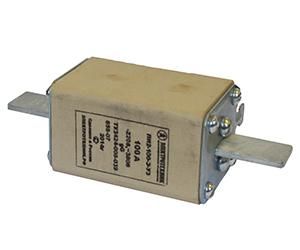

Плавкая вставка ПН2-100-Э У3 на 50А, стальные ножи (ЭТ) | ET522865 Электротехник

Плавкая вставка ПН2-100-Э У3 на 50А, стальные ножи (ЭТ) от бренда Электротехник - это устройство защиты цепей от перегрузок и коротких замыканий, предназначенное для установки в коммутационных аппаратах с номиналом до 100 А. Артикул et522865 соответствует серийному исполнению с металлическими контактными ножами.

Назначение и область применения

Плавкая вставка ПН2-100-Э У3 на 50А, стальные ножи (ЭТ) используется для защиты электрооборудования в распределительных устройствах, силовых щитах и пускателях. Применяется там, где требуется надёжная и быстрая отсечка тока при аварийных ситуациях. Подходит для промышленного оборудования: станков, насосов, компрессоров, конвейеров.

Технические характеристики

• Номинальный ток: 50 А
• Максимальное напряжение: 400 В переменного тока (AC)
• Исполнение: У3 - умеренный климат, допустимый температурный режим от −40 C до +40 C
• Конструкция: стальные ножи - обеспечивают механическую прочность и долговечность контактов
• Размер корпуса: совместим с гнездами аппаратов серии ПН2-100
• Тип предохранителя: вставной, с выключаемой способностью

Совместимость и монтаж

Плавкая вставка ПН2-100-Э У3 на 50А, стальные ножи (ЭТ) предназначена для установки в патроны предохранителей серии ПН2-100. Ножи из стали имеют стандартизированные размеры - посадочные отверстия должны точно соответствовать шагу 19 мм между контактами. Монтаж выполняется при отключенном питании. Перед установкой проверьте целостность ножей и отсутствие деформаций. Не используйте с другими типами патронов - несовместимость может вызвать нагрев и выход из строя.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3–2012 (МЭК 60947-3) для низковольтных коммутационных аппаратов. Обеспечивает класс отключения I, что гарантирует безопасную работу при токах короткого замыкания до 50 кА. Отключение происходит за счет плавления элемента внутри кварцевого песка - процесс не сопровождается выбросом пламени.

Преимущества

• Стальные ножи повышают срок службы контактов по сравнению с медными аналогами в условиях частых включений
• Устойчивость к вибрациям - подходит для мобильного и тяжёлого оборудования
• Высокая надёжность срабатывания даже при длительных перегрузках
• Закрытая конструкция исключает доступ к токоведущим частям при установленной вставке

Ограничения применения

• Не применяется в цепях постоянного тока - рассчитана только на переменный ток 50/60 Гц
• Не рекомендуется использовать в средах с высокой запылённостью без дополнительной герметизации
• Не подлежит восстановлению после срабатывания - требует замены
• Не следует применять вместо автоматических выключателей в системах с частыми перегрузками - лучше выбрать АВ с регулировкой

Примеры использования

• Защита двигателя 37 кВт в приводе конвейера
• Автоматическая защита насосной группы в системе водоснабжения
• Фазовая защита в распределительном щите станции управления технологическим оборудованием

Практические советы

• Перед заменой вставки всегда отключите питание и проверьте отсутствие напряжения тестером
• Выбирайте номинал вставки строго по расчетному току нагрузки - превышение снижает чувствительность защиты
• При использовании в паре с магнитным пускателем убедитесь, что патрон ПН2-100 имеет достаточную жесткость фиксации
• Храните запасные вставки в сухом месте - влага может вызвать окисление контактов
• Обращайте внимание на маркировку: артикул et522865 указывает именно на модель со стальными ножами - другие версии могут иметь медные
