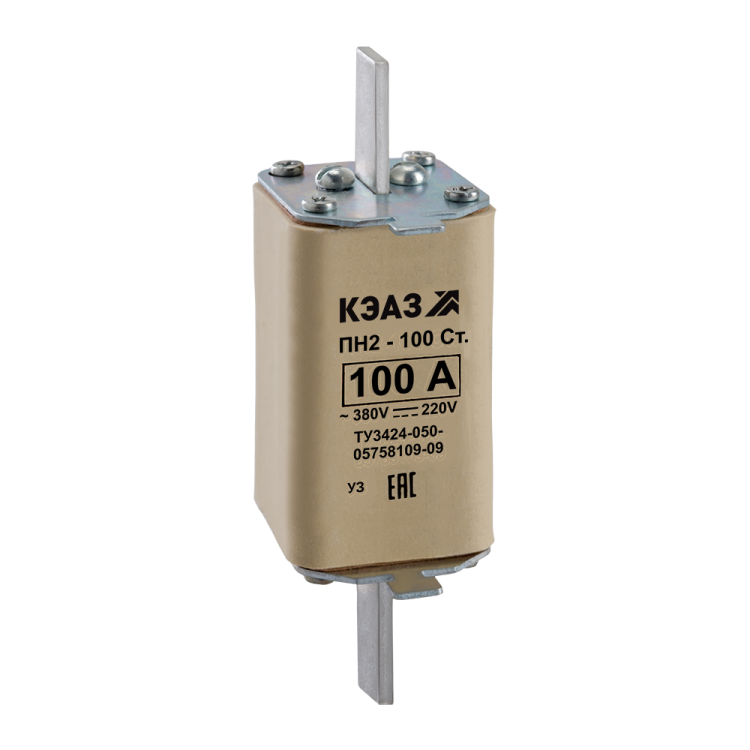

Вставка плавкая ПН2-100-С-50А-У3 | 120111 КЭАЗ

Вставка плавкая ПН2-100-С-50А-У3 от КЭАЗ - это однополюсная плавкая вставка для защиты силовых цепей от перегрузок и коротких замыканий в промышленном и бытовом оборудовании. Номинальный ток 50 А и отключающая способность 100 кА делают её надёжным элементом в системах с переменным и постоянным током.

Назначение и область применения

Вставка плавкая ПН2-100-С-50А-У3 применяется для защиты кабелей, электродвигателей, распределительных щитов и другого силового оборудования от повреждений при перегрузках и коротких замыканиях. Подходит для трёхфазных сетей переменного тока до 380 В и цепей постоянного тока до 220 В. Частота сети - 50/60 Гц. Устанавливается в аппаратах, где требуется быстрая и гарантированная отсечка аварийного тока.

Технические характеристики

• Номинальный ток: 50 А
• Номинальное напряжение: 380 В (переменный ток), 220 В (постоянный ток)
• Отключающая способность: 100 кА - способна безопасно прервать очень большие токи КЗ
• Род тока: AC/DC - работает как в переменных, так и в постоянных цепях
• Количество полюсов: 1
• Категория применения: gL/gG - защищает оборудование и кабели от перегрузок и КЗ
• Габарит: соответствует предохранителю на 100 А (по классификации ПН2)
• Климатическое исполнение: У3 - рассчитана на умеренный климат с температурой от -60 C до +40 C
• Степень защиты: IP00 - не имеет внешней защиты, требует установки в корпус или контейнер
• Частота: 50/60 Гц
• Нормативные документы: ГОСТ 17242-86, ТУ3424-050-05758109-2009

Совместимость и монтаж

Вставка плавкая ПН2-100-С-50А-У3 - втычного типа, монтируется непосредственно на аппарат (например, в предохранительную колодку или держатель). Совместима с держателями, предназначенными для предохранителей серии ПН2-100. Обязательно проверяйте совпадение габаритов и контактов перед установкой. Монтаж выполняется при отключённом питании. Не допускается использование с другими сериями предохранителей, даже при совпадении тока - из-за различий в конструкции и времени отключения.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 17242-86 и техническим условиям ТУ3424-050-05758109-2009. Принадлежит к категории gL/gG - обеспечивает селективную защиту и координированную работу с автоматическими выключателями. Сертифицирована в реестре радиоэлектронной продукции (код РЭ-2495/20). Отличается высокой стабильностью характеристик при широком диапазоне температур.

Преимущества

• Высокая отключающая способность (100 кА) - надёжно работает даже при серьёзных КЗ
• Широкий диапазон рабочих температур (-60…+40 C) - подходит для холодных и жарких условий
• Поддержка переменного и постоянного тока - универсальность для сложных систем
• Производство КЭАЗ - известный российский производитель с долгой историей в области коммутационной аппаратуры

Ограничения применения

• Не предназначена для работы вне корпуса - степень защиты IP00 требует обязательной установки в защищённый держатель
• Не используется для защиты чувствительной электроники - предназначена только для силовых цепей
• Не рекомендуется применять в условиях повышенной запылённости или влаги без дополнительной герметизации
• Максимальное напряжение постоянного тока - 220 В; при более высоких значениях возможна дуга и выход из строя

Примеры использования

• Защита входных кабелей в промышленных щитах управления
• Обеспечение безопасности двигателей на конвейерах и насосах
• Фазовая защита в преобразователях частоты
• Цепи питания сварочных аппаратов и других мощных устройств
• Щиты освещения и вспомогательных цепей в жилых и общественных зданиях

Практические советы

• Выбирая вставку ПН2-100-С-50А-У3, убедитесь, что держатель рассчитан именно на габарит 100 А, а не на другие типы (например, 63 А)
• При замене всегда используйте аналогичный номинал - нельзя ставить вставку большего тока, даже если она физически поместится
• Проверяйте состояние держателя перед установкой - окисление контактов снижает эффективность защиты
• При работе в условиях низких температур (ниже -40 C) учитывайте возможное увеличение времени срабатывания
• Храните в сухом месте - хотя вставка не боится холода, влага может вызвать коррозию контактов в держателе
