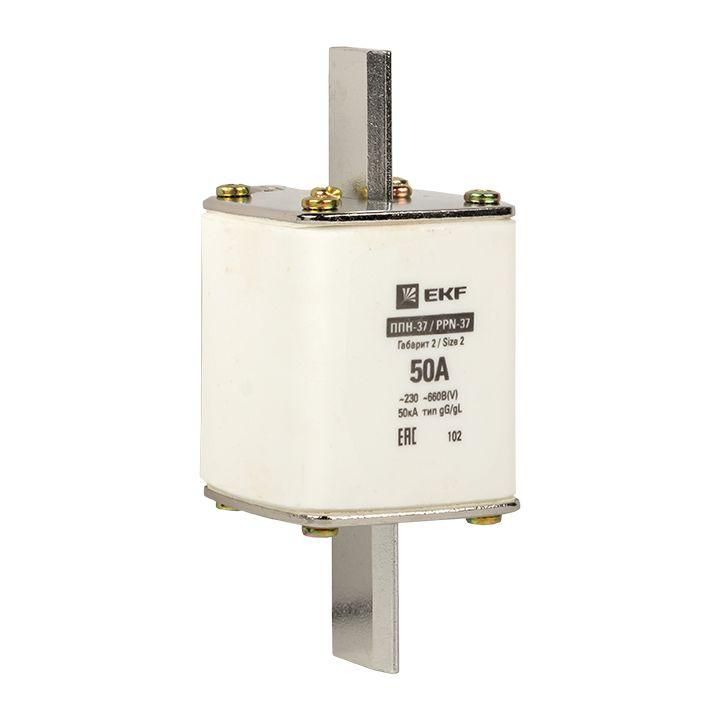

Плавкая вставка ППН-37 400/50А габарит 2 EKF PROxima - fus-37/400/50

Плавкая вставка ППН-37 400/50А габарит 2 от EKF - это надёжный элемент защиты для цепей переменного тока, рассчитанный на работу при напряжении до 660 В и токе 50 А. Она используется в промышленных распределительных системах и совмещается с держателями и рубильниками, не входящими в комплект.

Назначение и область применения

Плавкая вставка ППН-37 400/50А габарит 2 защищает кабельные линии и оборудование от повреждений из-за перегрузок и коротких замыканий. Подходит для установки в распределительных щитах, вводно-распределительных устройствах (ВРУ) и специализированных рубильниках. Работает в сетях переменного тока частотой 50 Гц. Часто применяется на производствах: на станках, конвейерах, насосных группах и других объектах с высокой нагрузкой.

Технические характеристики

• Номинальный ток: 50 А
• Номинальное напряжение: 660 В
• Род тока: переменный (AC), 50 Гц
• Номинальная отключающая способность: 50 кА - способна безопасно прервать очень большие токи КЗ
• Габарит: 2 - соответствует стандартному размеру для держателей этого класса
• Категория применения: gL / gG - обеспечивает защиту как от длительной перегрузки, так и от сверхтоков КЗ; универсальна для силовой сети
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Плавкая вставка ППН-37 400/50А габарит 2 устанавливается исключительно в совместимые держатели и рубильники, которые должны иметь соответствующую форму и контактную группу для габарита 2. Сама вставка не содержит корпуса - она требует внешнего крепления. Убедитесь, что выбранный держатель предназначен именно для вставок ППН-37 с габаритом 2. Напрямую в шкаф или провода её вставить нельзя - требуется обязательное использование подходящего коммутирующего оборудования.

Безопасность и стандарты

Изделие соответствует международным требованиям к категории применяемости gL/gG, что гарантирует соответствие нормам IEC 60269. Отключение происходит с контролируемым временем задержки при перегрузке и быстрое - при КЗ. Материалы вставки обеспечивают устойчивость к термическим и механическим воздействиям, снижают риск возгорания.

Преимущества

• Высокая отключающая способность (50 кА) позволяет использовать в мощных промышленных сетях
• Стандартный габарит 2 - легко заменить на аналогичном оборудовании
• Поддержка двух типов защиты (gG + gL): эффективна как против медленных перегрузок, так и внезапных КЗ
• Долгий срок службы и гарантированная надёжность от бренда EKF

Ограничения применения

• Не постоянный ток (DC) - работает только с переменным током 50 Гц
• Требует наличия совместимого держателя - не является автономным устройством
• Не рекомендовано для защиты чувствительной электроники - предназначена для силовых цепей
• Максимальное рабочее напряжение - 660 В; превышение недопустимо

Примеры использования

• Защита питания асинхронных двигателей на заводе
• Обеспечение безопасности вводного автомата в ВРУ здания
• Функциональная часть распределительного щита на участке с конвейерными линиями
• Замена вышедшей из строя вставки в старых моделях рубильников RPO, PPR, DZP

Практические советы

• Выбирая вставку, проверьте, чтобы номер габарита (2) точно совпадал с вашим держателем - даже небольшое отличие может вызвать плохой контакт или невозможность фиксации
• При замене всегда используйте новую вставку того же номинала (50 А); не допускайте замены более крупной - это создаёт опасность перегрева кабеля
• Проверяйте состояние контактов в держателе перед установкой - окисление или деформация могут привести к нагреву и выходу из строя
• Плавкая вставка ППН-37 400/50А габарит 2 от EKF имеет долгий срок хранения - можно закупать запас, но следите за целостностью упаковки
