Вставка плавкая ППН-33 160/50А габарит 00 PROxima EKF fus-33/160/50

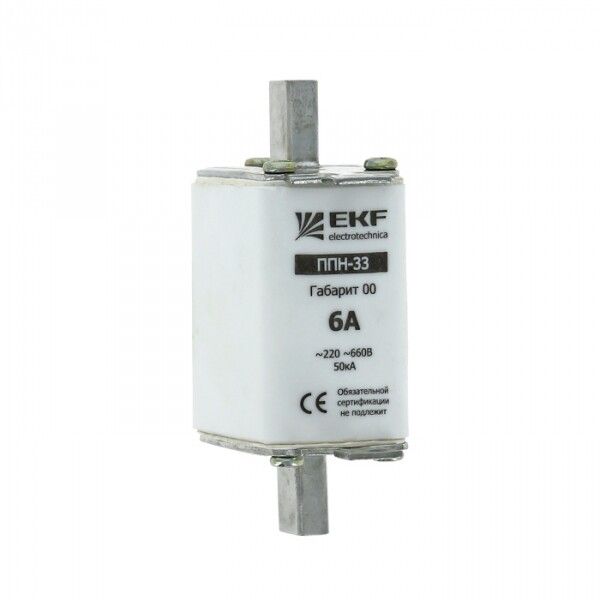

Плавкая вставка ППН-33 160/50А габарит 00 от EKF - это надежный элемент защиты для цепей переменного тока, рассчитанный на работу в условиях промышленной автоматизации. Артикул fus-33/160/50 соответствует серии PROxima и предназначен для установки в распределительные устройства с монтажной платой.

Назначение и область применения

Плавкая вставка ППН-33 160/50А габарит 00 защищает электрические сети от повреждений при перегрузках и коротких замыканиях. Применяется в системах переменного тока частотой 50 Гц с напряжением до 660 В. Подходит для установки в низковольтные комплектные устройства: распределительные щиты ЩО-70, вводно-распределительные устройства ВРУ1, шкафы ШРС1 и аналогичные системы управления энергоресурсами.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который вставка выдерживает без срабатывания;
• Номинальное напряжение: 660 В - максимальное напряжение сети, для которой предусмотрена защита;
• Номинальная отключающая способность: 50 кА - максимальный ток КЗ, который вставка способна безопасно прервать;
• Род тока: переменный (AC), 50 Гц - работает исключительно в сетях с частотой 50 Гц;
• Габарит: 00 - стандартизированный размер, совместимый с контактными держателями этого класса;
• Категория применения: gL/gG - обеспечивает защиту как кабелей (gL), так и оборудования (gG);
• Исполнение: втычное - вставляется в специальные контакты без болтовых соединений;
• Способ монтажа: монтажная плата - фиксируется в панелях через технологические отверстия, требует жесткой основы;
• Материал корпуса: пластик - легкий, ударостойкий, не проводящий ток материал;
• Диапазон рабочих температур: от –40 до +55 C - позволяет использовать в холодных и теплых помещениях;
• Климатическое исполнение: УХЛ3 - умеренно холодный климат с повышенной влажностью;
• Степень защиты: IP00 - внутренние части не защищены от внешнего воздействия; требуется герметизация в сборке;
• Гарантийный срок: 60 месяцев - длительная гарантия производителя на работоспособность.

Совместимость и монтаж

Плавкая вставка ППН-33 160/50А габарит 00 совместима с держателями, выполненными под габарит 00 согласно ГОСТ Р 50339.1-92. Монтаж осуществляется на монтажную плиту - необходимо точно соблюдать расположение отверстий и плотность фиксации. Для установки и замены рекомендовано использование универсального съемника - он снижает риск механического повреждения корпуса и обеспечивает безопасность оператора. Корпус не имеет самозажимных механизмов - обязательна проверка затяжки контактов после монтажа.

Безопасность и стандарты

Плавкая вставка ППН-33 160/50А габарит 00 соответствует требованиям ГОСТ Р 50339.1-92 и сертифицирована для применения в промышленных сетях. Отключение происходит при достижении порогового значения тока - устройство не восстанавливается после срабатывания. Индикатор срабатывания позволяет визуально определить состояние вставки без вскрытия корпуса. Несмотря на высокую отключающую способность, степень защиты IP00 требует установки внутри закрытых корпусов - открытые участки запрещены.

Преимущества

• Высокая отключающая способность - 50 кА обеспечивают защиту даже при серьезных аварийных режимах;
• Низкие потери мощности - на 40% ниже, чем у старших моделей ПН-2, что снижает нагрев и увеличивает эффективность;
• Уменьшенные габариты - на 15% компактнее ПН-2, экономят место в распределительных щитах;
• Индикация срабатывания - позволяет быстро диагностировать отказ без тестирования;
• Подтвержденная долговечность - гарантия 5 лет указывает на качество материалов и технологии производства;
• Совместимость с широким спектром держателей - благодаря унифицированному габариту 00 легко заменяется на аналоги.

Ограничения применения

• Не допускается применение вне закрытых корпусов - IP00 не защищает от пыли, влаги и случайного прикосновения;
• Не используется в цепях постоянного тока - только для AC 50 Гц;
• Требуется точное соответствие типоразмера держателя - неверный габарит вызовет плохой контакт и перегрев;
• Не подлежит ремонту - после срабатывания обязательно замена новой вставкой;
• Эффективность снижается при температурах выше +55 C - необходим контроль микроклимата в щите.

Примеры использования

• Защита входных кабелей питания в распределительном щите ЩО-70;
• Обеспечение безопасности насосных станций и компрессоров в промышленных цехах;
• Функциональная защита частотных преобразователей и пускателей в системах автоматизации;
• Установка в шкафах ШРС1 для защиты групповых линий освещения и маломощных двигателей;
• Работа в условиях зимних объектов - благодаря диапазону от –40 C подходит для холодильных комплексов и наружных пунктов.

Практические советы

• Выбирая вставку, всегда сверьте номинальный ток нагрузки - лучше брать с запасом 10–15%, чтобы избежать ложных срабатываний;
• Проверьте наличие индикатора перед установкой - если он сломан или отсутствует, замените вставку;
• При замене используйте только оригинальный съемник - попытки вытащить вставку руками опасны;
• После монтажа протестируйте контактную группу - плохой контакт вызывает нагрев и выход из строя даже целой вставки;
• Не смешивайте в одном щите вставки разных серий - различия в времени отключения могут нарушить координирование защиты;
• Храните вставки в сухом месте - хотя корпус пластиковый, влага может повлиять на контактные поверхности держателя.
