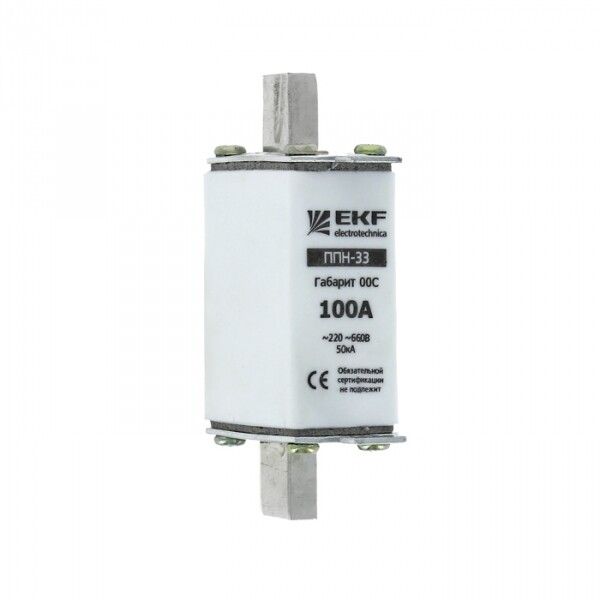

Вставка плавкая ППН-33 100/50А 50кА габарит 00C PROxima EKF fus-33/100/50

Плавкая вставка ППН-33 100/50А габарит 00С от EKF - это однополюсный предохранитель класса gL/gG, предназначен для защиты цепей переменного тока от перегрузок и коротких замыканий. Применяется в распределительных щитах и промышленном оборудовании, где требуется надежная и быстродействующая защита. Артикул fus-33/100/50 соответствует сериям PROxima и EKF.

Назначение и область применения

Плавкая вставка ППН-33 100/50А габарит 00С защищает кабельные линии, двигатели, преобразователи частоты и другую нагрузку в сетях переменного тока 50 Гц с напряжением до 660 В. Устанавливается в низковольтные коммутационные аппараты: распределительные панели ЩО-70, вводно-распределительные устройства ВРУ1, шкафы ШРС1 и аналогичные комплектные устройства. Подходит для промышленных объектов, энергообъектов и автоматизированных систем управления.

Технические характеристики

• Номинальный ток: 50 А
• Номинальное напряжение: 660 В AC
• Отключающая способность: 50 кА - обеспечивает безопасное отключение даже при крупных КЗ
• Род тока: переменный (AC), 50 Гц
• Категория применения: gL/gG - защита кабелей и оборудования от перегрузок и коротких замыканий
• Габарит: 00C - совместим с типоразмером 00C, используемым в большинстве современных предохранительных устройств
• Количество полюсов: 1
• Исполнение: втычное - фиксируется в держателе путём вставления
• Материал корпуса: пластик - легкий, ударостойкий, не проводящий
• Диапазон рабочих температур: от -40 до +55 C - работает в суровых условиях, включая холодные помещения и открытые площадки
• Климатическое исполнение: УХЛ3 - рассчитана на умеренный и холодный климат с повышенной влажностью
• Степень защиты IP00 - не имеет внешней защиты; требует установки в закрытом корпусе или держателе
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Плавкая вставка ППН-33 100/50А габарит 00С совместима со всеми держателями и блоками, поддерживающими габарит 00C. Монтаж осуществляется на монтажную плату через специальные контакты. Для установки и снятия рекомендуется использовать универсальный съемник - это исключает риск повреждения корпуса и снижает вероятность поражения током. Корпус не является герметичным, поэтому встраивать в сборку следует только после проверки плотности посадки и наличия механической защиты.

Безопасность и стандарты

Плавкая вставка ППН-33 100/50А габарит 00С соответствует требованиям ГОСТ Р 50339.1-92. Конструкция с кварцевым песком внутри позволяет эффективно гасить дугу при отключении, что минимизирует риск возгорания. Индикатор срабатывания визуально показывает состояние вставки - при пробое он выступает, позволяя оперативно определить причину отказа. Несмотря на высокую отключающую способность, применение возможно только в защищенном корпусе - сама вставка не имеет степени защиты выше IP00.

Преимущества

• Высокая отключающая способность - 50 кА гарантирует работу даже при серьезных аварийных режимах
• Низкие потери мощности - на 40% ниже, чем у старых моделей ПН-2, что снижает нагрев и увеличивает КПД системы
• Уменьшенные габариты - на 15% компактнее ПН-2, экономит место в щите
• Индикатор срабатывания - позволяет быстро диагностировать сработавший элемент без вскрытия аппарата
• Поддерживается стандартными держателями - легко заменяется в существующих системах
• Долгий срок службы - 5 лет гарантии при соблюдении условий эксплуатации

Ограничения применения

• Не постоянного тока - только для переменного тока 50 Гц
• IP00 - нельзя устанавливать открыто; обязательно использование в защищенном корпусе или держателе
• Не предназначена для частых включения-выключения - служит только для защиты, а не для коммутации
• Работает только в рамках номинала 50 А - превышение тока вызовет преждевременное срабатывание или выход из строя
• Не подходит для взрывоопасных сред - отсутствие взрывозащиты

Примеры использования

• Защита входного кабеля питания в распределительном щите ЩО-70
• Обеспечение безопасности насосов и вентиляторов на промышленных участках
• Функциональная защита частотных преобразователей в системах автоматизации
• Установка в силовых шкафах ШРС1 для защиты двигателей 380 В
• Элемент защиты в системах освещения больших помещений с высокой нагрузкой

Практические советы

• Выбирая вставку, всегда сверьте номинальный ток нагрузки - лучше брать запас 10–15%, чтобы избежать ложных срабатываний
• Проверьте соответствие габарита 00C перед покупкой - некоторые держатели имеют отличия в глубине или форме контактных площадок
• При замене используйте только съемник - руками можно деформировать корпус, особенно при многократных операциях
• Не допускайте попадания влаги внутрь держателя - хотя вставка термически устойчива, длительная сырость снижает долговечность контактов
• При наличии нескольких одинаковых вставок в одном щите пометьте их - так проще найти сработавшую при диагностике
• Не ремонтируйте и не восстанавливайте вставку - она одноразовая; при срабатывании меняйте полностью
