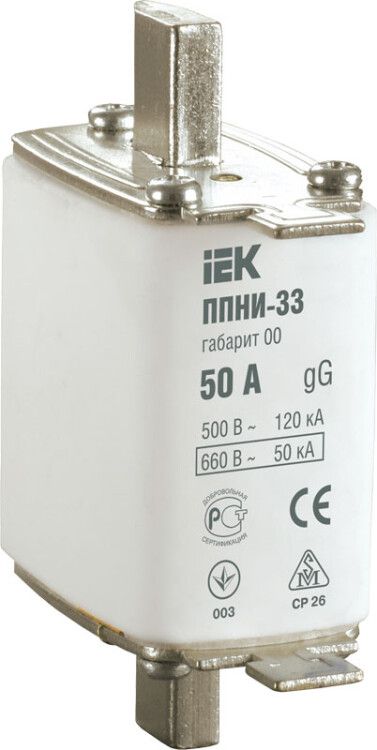

Плавкая вставка предохранителя ППНИ-33, габарит 00, 50А | DPP10-050 IEK

Плавкая вставка предохранителя ППНИ-33, габарит 00, 50 А - это однополюсный втычной предохранитель серии ППNI, предназначеный для защиты цепей переменного тока от перегрузок и коротких замыканий. Применяется в промышленном оборудовании, распределительных щитах и системах низкого напряжения. Артикул dpp10-050 соответствует модели от бренда IEK.

Назначение и область применения

Плавкая вставка предохранителя ППНИ-33, габарит 00, 50 А используется для защиты электрических цепей от сверхтоков - как при длительных перегрузках, так и при аварийных коротких замыканиях. Подходит для установки в устройствах, где требуется надёжная и быстродействующая защита.

• Вводно-распределительные устройства (ВРУ)
• Распределительные шкафы (ШР, ШРС, ПР)
• Щиты управления и ящики (ШРПНН)
• Оборудование трансформаторных подстанций (ЩО)
• Однофазные и трёхфазные сети до 690 В, 50 Гц

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который вставка выдерживает без срабатывания
• Номинальное напряжение: 690 В - максимальное рабочее напряжение переменного тока
• Отключающая способность: 150 кА - максимальный ток КЗ, который вставка может безопасно прервать
• Категория применения: gL/gG - универсальная защита для кабелей и оборудования, включая высокие токи КЗ
• Габарит: 00 - стандартный размер для втычных вставок, совместим с держателями этого класса
• Род тока: AC - работает только в цепях переменного тока
• Количество полюсов: 1 - защищает одну фазу или один проводник
• Индикатор срабатывания: передний - визуальный сигнал (выскакивающий флажок) доступен при осмотре спереди
• Степень защиты IP00: отсутствие внешней защиты - вставка устанавливается внутри корпуса, не требует собственной герметизации
• Климатическое исполнение УХЛ3: рассчитана на работу при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости
• Срок службы: 15 лет - при условии правильной эксплуатации и отсутствия многократных срабатываний
• Нормативные документы: ГОСТ Р 50339.0–92, ГОСТ Р 50339.2–92 - соответствие российским стандартам на предохранители

Совместимость и монтаж

Плавкая вставка ППНИ-33, габарит 00, 50 А устанавливается в держатели предохранителей типа “втычные” с соответствующими контактными площадками. Монтаж осуществляется на аппарат - то есть вставка вставляется в специальные зажимы, расположенные на коммутационных аппаратах или распределительных модулях.

• Не используйте держатели других габаритов (например, 0 или 1) - они не обеспечат плотного контакта
• Проверьте посадочные размеры: габарит 00 имеет стандартизированные контакты, совместимые с большинством отечественных и импортных держателей
• Монтаж выполняется при отключенном питании - вставка не является устройством для коммутации под нагрузкой

Безопасность и стандарты

Плавкая вставка ППНИ-33, габарит 00, 50 А сертифицирована по ГОСТ Р 50339.0 и ГОСТ Р 50339.2, что гарантирует её соответствие требованиям безопасности для промышленных электроустановок. Категория gL/gG позволяет применять её там, где важна высокая отключающая способность и стабильность при больших токах КЗ.

Преимущества

• Высокая отключающая способность (150 кА) - эффективно защищает даже при серьёзных авариях
• Визуальный индикатор срабатывания - позволяет быстро определить причину отказа без вскрытия корпуса
• Устойчивость к климатическим условиям УХЛ3 - подходит для установки в неотапливаемых помещениях и на объектах с колебаниями температуры
• Долгий срок службы - при нормальных условиях эксплуатации служит до 15 лет без потери характеристик
• Совместимость со стандартными держателями - легко заменяется в существующих системах

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока (AC)
• IP00 - не защищена от попадания пыли и влаги; должна использоваться исключительно внутри закрытых корпусов
• Не предназначена для частой коммутации - не заменяет автоматический выключатель
• После одного срабатывания - обязательна замена; восстановление невозможно
• Не рекомендуется использовать в средах с химически активными газами или агрессивной пылью вне герметичных корпусов

Примеры использования

• Защита входного кабеля питания в ВРУ на 400 В, 50 А
• Фазовая защита двигателя в шкафу управления с частотным преобразователем
• Защита силовой линии в ЩО трансформаторной подстанции
• Автоматическая защита группы освещения в распределительном шкафу ШРПНН

Практические советы

• Выбирая вставку, проверяйте номинальный ток нагрузки: он должен быть на 10–20% выше максимального рабочего тока цепи
• При замене всегда используйте аналогичную модель - изменение тока или категории может нарушить координацию защиты
• После срабатывания проверьте всю цепь: часто причина КЗ - повреждённый кабель, изоляция или неисправный потребитель
• Держатели должны быть чистыми и без окисления контактов - плохой контакт вызывает нагрев и преждевременную выход вставки из строя
• При проектировании системы учтите, что ППНИ-33 - это вставка, а не готовый предохранитель; нужен подходящий держатель
