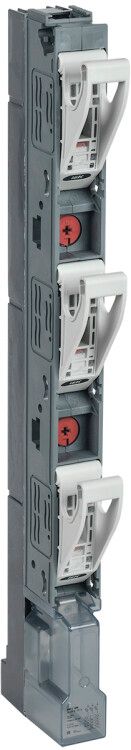

Предохранитель-выключатель-разъединитель ПВР-1 вертикальный 160А 185мм с пофазным отключением - SPR20-3-1-160-185-050 IEK

Выключатель-разъединитель-предохранитель ПВР-1 вертикальный 160А 185мм с пофазным отключением - устройство для ручного отключения и защиты электрических цепей переменного тока до 690 В. Бренд IEK предлагает эту модель как надежное решение для распределительных щитов, где требуется физическое отключение всех фаз одновременно. Артикул spr20-3-1-160-185-050 соответствует вертикальному исполнению с ножевыми предохранителями.

Назначение и область применения

Выключатель-разъединитель-предохранитель ПВР-1 используется для ручного отключения электроцепей и защиты от перегрузок и коротких замыканий. Подходит для установки в силовых щитах на объектах с постоянным присутствием обслуживающего персонала - например, на производстве, в энергообъектах, насосных станциях или системах вентиляции. Устройство не предназначено для частых операций включения/отключения - оно выполняет функции изоляции и аварийного отключения, а не регулярной коммутации нагрузки.

Технические характеристики

• Номинальное напряжение: 690 В - работает в сетях с высоким рабочим напряжением, включая промышленные системы 400–690 В
• Номинальный ток: 160 А - выдерживает длительную нагрузку до этого значения без перегрева
• Количество полюсов: 3 - защищает все три фазы одновременно
• Тип защиты: ножевой предохранитель - требует замены плавких вставок при срабатывании
• Степень защиты IP30 - защищен от доступа пальцев и предметов более 2,5 мм, но не от пыли и воды
• Тип рукоятки: рычажный - обеспечивает четкий визуальный контроль положения (включен/отключен)
• Способ монтажа: монтажная плата - устанавливается на DIN-рейку или жесткую поверхность через отверстия
• Материал корпуса: пластик - легкий, не проводящий, устойчивый к механическим воздействиям
• Наличие прозрачной крышки: да - позволяет визуально проверить состояние плавких вставок без вскрытия устройства
• Срок службы: 15 лет - рассчитан на долговременную работу при соблюдении условий эксплуатации
• Количество НО контактов: 0 - нет вспомогательных контактов для сигнализации или автоматизации

Совместимость и монтаж

Устройство совместимо с ножевыми предохранителями стандарта DIN 43620, типоразмер 160 А. Для монтажа необходимо закрепить его на металлической или прочной неметаллической платформе с помощью болтов или саморезов. Монтажная плата имеет стандартные отверстия, расположенные согласно габаритам 185 мм. Кабельные входы рассчитаны на сечение до 50 мм2. Перед подключением убедитесь, что питание отключено - устройство не имеет дугогашения и не предназначено для работы под нагрузкой.

Безопасность и стандарты

Выключатель-разъединитель-предохранитель ПВР-1 соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для ручных разъединителей. Прозрачная крышка снижает риск случайного прикосновения к токоведущим частям. Однако IP30 не обеспечивает защиту от пыли и влаги - использование вне помещений или в сырых зонах запрещено. Обязательно применение блокировочных устройств (например, замков) при работе в режиме обслуживания.

Преимущества

• Пофазное отключение - каждая фаза физически размыкается, исключая возможность частичного включения
• Визуальная индикация состояния - прозрачная крышка и яркая рукоятка позволяют сразу определить, включен ли прибор
• Замена предохранителей без демонтажа - можно менять плавкие вставки, не снимая устройство с монтажной платы
• Долгий срок службы - конструкция рассчитана на 15 лет при правильном использовании
• Простота и надежность - отсутствие сложной электроники делает устройство устойчивым к помехам и перепадам напряжения

Ограничения применения

• Не предназначен для частой коммутации - более 10–15 операций в день снизит срок службы механизма
• Нет автоматического отключения - не заменяет автоматический выключатель
• IP30 - нельзя использовать во влажных помещениях, на улице, в пыльных средах без дополнительной защиты
• Отсутствие вспомогательных контактов - невозможно подключить сигналы удаленного контроля или блокировки
• Требуется ручное вмешательство - не подходит для автоматических систем управления

Примеры использования

• Главный ввод в распределительный щит цеха с трехфазными станками
• Отключающее устройство перед преобразователями частоты
• Разъединитель для обслуживания группы освещения в производственном помещении
• Защита трансформаторов малой мощности в электрощитовой

Практические советы

• Выбирайте предохранители с подходящей характеристикой (gG или aM) - уточните по каталогу IEK для тока 160 А
• Перед заменой плавкой вставки всегда отключайте питание и используйте изолирующие средства
• Проверяйте плотность контактов между ножами и контактами - окисление может вызвать нагрев
• Учитывайте посадочные размеры: ширина 185 мм требует свободного места вокруг устройства для доступа
• Не используйте устройство вместо автомата - если нужна автоматическая защита, выбирайте ПВР с автоматическим отключением или параллельно устанавливайте автоматический выключатель
• Для удобства обслуживания рекомендуется маркировать каждый ПВР-1 по номеру цепи и указывать номинал предохранителя на крышке
