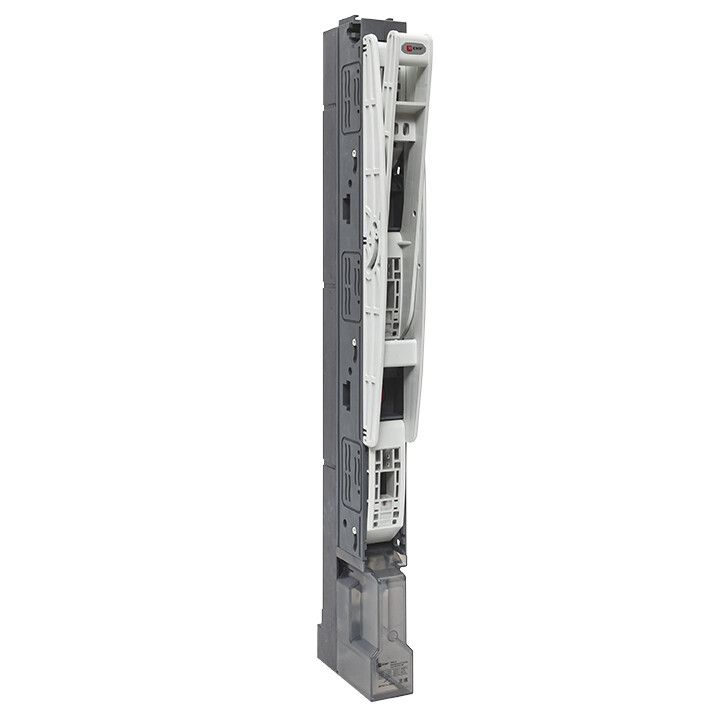

Выключатель-разъединитель УВРЭ v2 верт. (100мм) 160А одновременный под ППН габ.00 PROxima EKF uvre2-v-160-o

Выключатель-разъединитель УВРЭ v2 вертикальный 160А одновременный под плавкий предохранитель (ППН) габарит 00 - это надёжный аппарат для ручного отключения трёхфазной сети и обеспечения безопасности при техобслуживании. Бренд EKF предлагает эту модель в исполнении с одновременным отключением всех фаз, подходящую для установки в распределительных щитах. Артикул uvre2-v-160-o соответствует габариту 00 и размерам 100×185 мм.

Назначение и область применения

Выключатель-разъединитель УВРЭ v2 вертикальный 160А предназначен для ручного включения и отключения трёхфазных цепей переменного тока с напряжением до 690 В и частотой 50/60 Гц. Он выполняет функции аварийной остановки, сервисного и главного выключателя, а также защищает цепь от коротких замыканий при использовании совместно с плавкими предохранителями ППН (в комплект не входят).

Применяется в распределительных и вводно-распределительных устройствах, шкафах управления, на трансформаторных подстанциях. Подходит для систем, где требуется гарантированное отключение питания перед обслуживанием - например, на станках, конвейерах, насосных группах.

Технические характеристики

• Номинальный ток: 160 А
• Номинальное напряжение: 690 В
• Количество полюсов: 3
• Тип рукоятки: рычажного типа, откидного механизма
• Условный ток короткого замыкания: 50 кА
• Степень защиты: IP30 - защита от доступа пальцев и твёрдых предметов, но не от воды
• Способ монтажа: на монтажную плату (панель)
• Тип присоединения: болтовое (зажимы для проводов)
• Габарит предохранителя: 00 (соответствует стандартному размеру ППН-00)
• Размеры аппарата: 100 × 185 мм
• Конструкция: компактное устройство в едином корпусе
• Видимый разрыв: двойной - при отключении каждая фаза имеет два четко видимых разрыва контактов

Совместимость и монтаж

Выключатель-разъединитель УВРЭ v2 вертикальный 160А совместим с плавкими предохранителями серии ППН габарита 00. Предохранители необходимо приобретать отдельно - они не входят в комплект.

Монтаж осуществляется на металлическую монтажную плиту или стенку шкафа с помощью крепёжных отверстий. Для подключения используются болтовые зажимы - рекомендуется использовать медные жилы сечением до 50 мм2. Клеммы рассчитаны на усилие затяжки 4–5 Нм. Перед монтажом убедитесь, что ширина проёма в панели достаточна для установки аппарата (100 мм по ширине).

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Двойной видимый разрыв обеспечивает безопасность при проведении работ на оборудовании - персонал может визуально подтвердить отсутствие напряжения. IP30 не предусматривает защиту от брызг и пыли, поэтому применение допускается только внутри закрытых щитов.

Преимущества

• Одновременное отключение всех трёх фаз - исключает риск работы на одной фазе
• Наличие двойного видимого разрыва - повышает безопасность при техобслуживании
• Жесткая конструкция корпуса - устойчивость к механическим воздействиям
• Совместимость с популярными предохранителями ППН - удобство замены и запасования
• Компактные размеры - экономия места в шкафах

Ограничения применения

• Не предназначен для частых коммутаций - не является нагрузочным выключателем; применяется только для ручного отключения при отсутствии тока
• IP30 не позволяет использовать в условиях повышенной влажности, пыли или открытых площадках
• Требуется обязательная установка внешних предохранителей ППН-00 - без них аппарат не обеспечивает защиту от перегрузки
• Запрещено отключать под нагрузкой выше 160 А - возможен выход из строя контактов

Примеры использования

• Главный выключатель в вводно-распределительном устройстве (ВРУ) производственного помещения
• Сервисный разъединитель перед частотным преобразователем на конвейере
• Аварийный отключающий элемент в шкафе управления насосной станцией
• Разъединитель в распределительном щите трансформаторной подстанции 0,4 кВ

Практические советы

• Перед установкой проверьте соответствие габарита предохранителя - используйте только ППН-00, другие типы не поместятся
• Обязательно соблюдайте порядок подключения: входные клеммы - снизу, выходные - сверху, чтобы избежать путаницы при обслуживании
• После монтажа протестируйте работу: переведите рычаг в положение “OFF” - убедитесь, что все три фазы полностью разомкнуты и виден двойной разрыв
• Не используйте аппарат в качестве основного выключателя для частых включений - он не рассчитан на многократные коммутации под нагрузкой
• При замене предохранителя всегда отключайте питание через этот же выключатель-разъединитель УВРЭ v2 вертикальный 160А - даже если есть другой рубильник
