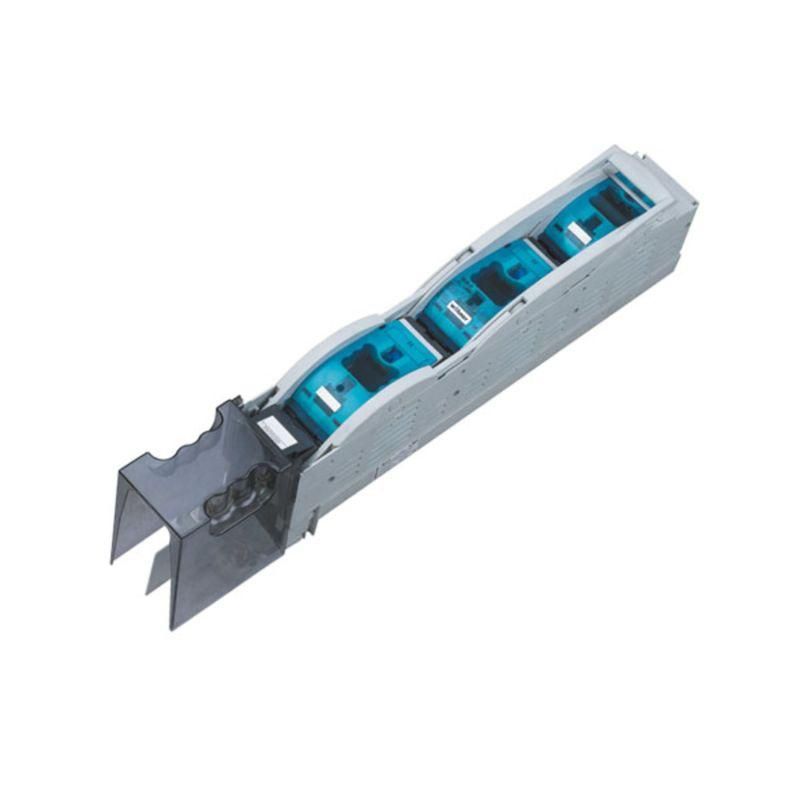

Предохранитель-выключатель-разъединитель NHRT40-160/3L с трехфазным отключением | 407004 CHINT

Предохранитель-выключатель-разъединитель CHINT 407004 - комбинированное устройство, сочетающее функции автоматического выключателя, предохранителя и разъединителя в одном корпусе. Подходит для защиты и коммутации трёхфазных цепей до 160 А в распределительных щитах промышленного оборудования.

Назначение и область применения

Устройство CHINT 407004 используется для безопасного отключения трёхфазных электрических цепей при аварийных ситуациях, плановом обслуживании или ремонте. Обеспечивает одновременное отключение всех трёх фаз, что исключает риск работы оборудования на одной или двух фазах. Применяется в силовых щитах на производствах, в системах конвейеров, насосных станциях, компрессорах и других установках с высокой мощностью.

Технические характеристики

• Количество полюсов: 3 - обеспечивает полное отключение всех фаз одновременно
• Номинальный ток длительной нагрузки: 160 А - способен работать постоянно при токе до этого значения
• Тип элемента управления: рычажковый - удобная механическая рукоятка для ручного включения и отключения
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не защищён от воды и пыли
• Монтаж на сборные шины: да - позволяет устанавливать устройство прямо на DIN-рейку с готовыми контактными шинами, без дополнительной проводки

Совместимость и монтаж

CHINT 407004 совместим со стандартными сборными шинами типа NH, используемыми в промышленных распределительных устройствах. Установка происходит путём вставки в специальные контакты шины - не требует болтовых соединений. Для правильной работы необходимо соблюдать посадочные размеры шин и использовать только рекомендованные предохранители класса NH соответствующего номинала. Монтаж допускается только в закрытых щитах с уровнем защиты не ниже IP54, так как сам прибор имеет IP20.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 60947-3 для выключателей-разъединителей и IEC 60269 для предохранителей. Конструкция гарантирует механическую блокировку: невозможно вставить предохранитель при включенном положении, и нельзя включить устройство без установленного предохранителя. Это снижает риск случайного включения при замене плавкой вставки.

Преимущества

• Объединяет три функции - выключатель, разъединитель и предохранитель - в одном модульном устройстве, экономя место в щите
• Рычаг с ярко выраженной позицией “ON/OFF” позволяет легко определить состояние цепи даже издалека
• Интеграция с шинами ускоряет монтаж и снижает количество точек соединения, повышая надёжность системы
• Запатентованная система зажимов предохранителя обеспечивает плотный контакт и минимизирует нагрев

Ограничения применения

• Не предназначен для частых операций включения/отключения - рассчитан на редкие коммутации (не более 1–2 раз в день)
• IP20 не допускает использование во влажных, пыльных или открытых помещениях - требуется установка внутри герметичного щита
• Не работает как автоматический выключатель: не реагирует на перегрузки или КЗ самостоятельно - только после срабатывания вставленного предохранителя
• Требует обязательного использования оригинальных или сертифицированных предохранителей NH номиналом до 160 А

Примеры использования

• Защита трёхфазного двигателя 75 кВт на конвейере
• Отключение питания группы сварочных аппаратов перед техобслуживанием
• Центральный рубильник в распределительном щите производственного участка
• Аварийное отключение вентиляционной системы на заводе

Практические советы

• Перед заменой предохранителя всегда отключайте CHINT 407004 рычагом - даже если питание отключено на входе
• Проверяйте соответствие номинала предохранителя и тока нагрузки: не используйте вставки выше 160 А
• При монтаже на шину убедитесь, что все контакты плотно зафиксированы - слабый контакт вызывает перегрев
• Не применяйте устройство в сетях с напряжением выше 690 В - максимальное рабочее напряжение не указано, но для NH-серии обычно 690 В AC
• Рекомендуется периодически проверять свободное движение рычага - при попадании пыли или влаги он может заклинить
