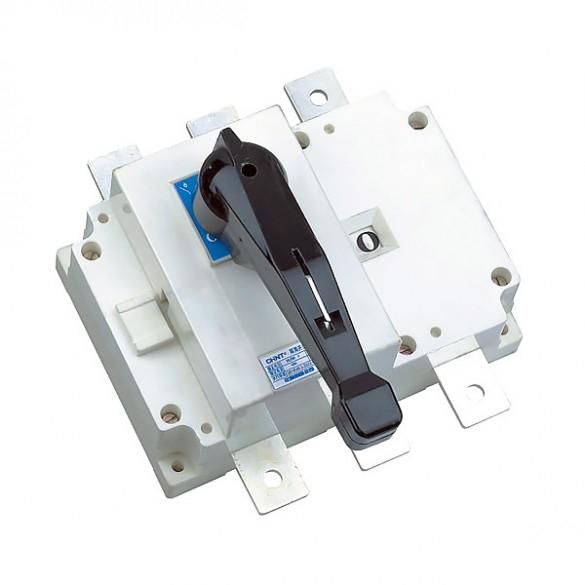

Выключатель-разъединитель NH40-160/3 ,3P ,160А, стандартная рукоятка управления | 393262 CHINT

Выключатель-разъединитель NH40-160/3 от CHINT предназначен для безопасного отключения и изоляции электрической цепи при обслуживании или аварийных ситуациях. Этот трёхполюсный аппарат с рукояткой управления рассчитан на работу в распределительных щитах промышленных и жилых объектов, обеспечивает надёжную коммутацию тока до 160 А и является основным выключателем в системе.

Назначение и область применения

Выключатель-разъединитель NH40-160/3 используется для ручного отключения электрической цепи без нагрузки или при минимальном токе. Он не предназначен для частого включения-выключения под нагрузкой, но служит надёжной точкой изоляции для проведения работ по техобслуживанию. Применяется в низковольтных комплектных устройствах: ВРУ, распределительных шкафах, ящиках управления, а также в системах питания станков, насосов, вентиляторов и других промышленных потребителей.

Технические характеристики

• Номинальное напряжение: до 690 В переменного тока (50 Гц), до 440 В постоянного тока
• Номинальный ток: 160 А - допустимая длительная нагрузка
• Количество полюсов: 3
• Коммутируемая мощность при AC-3, 400 В: 80 кВт - максимальная мощность двигателя, которую можно отключить под нагрузкой (не рекомендуется часто)
• Условный номинальный ток короткого замыкания (Icu): 10 кА - способен выдерживать ток КЗ без разрушения
• Номинальный кратковременно выдерживаемый ток: 10 кА - сохраняет целостность при КЗ в течение времени срабатывания автоматического выключателя
• Степень защиты IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды
• Конструкция: комплектное устройство в прочном корпусе
• Элемент управления: поворотная удлинённая рукоятка черного цвета
• Вспомогательные контакты: отсутствуют

Совместимость и монтаж

Выключатель-разъединитель NH40-160/3 устанавливается на DIN-рейку 35 мм в сборках типа NSB, NHB или аналогичных. Для монтажа требуется свободное место вокруг аппарата - минимум 50 мм с каждой стороны для удобства оперирования рукояткой. Убедитесь, что шина фиксируется плотно, так как высокий ток (до 160 А) требует надёжного соединения. Подключение проводов - сверху и снизу, согласно схеме на корпусе. Нельзя использовать с реверсивными схемами или в условиях частой коммутации под нагрузкой.

Безопасность и стандарты

Выключатель-разъединитель NH40-160/3 соответствует требованиям IEC 60947-3 и ГОСТ Р 50030.3. Обеспечивает видимый разрыв цепи - обязательное условие для безопасности при ремонте. Конструкция исключает случайное включение при открытой рукоятке. Использование в качестве главного выключателя позволяет выполнять функции отключения всей системы в соответствии с нормами ПУЭ.

Преимущества

• Максимальная механическая прочность корпуса - выдерживает условия промышленной среды
• Удобная удлинённая рукоятка - позволяет легко управлять даже при ограниченном доступе
• Высокая предельная отключающая способность (10 кА) - гарантирует безопасность при КЗ
• Совместимость с широким спектром комплектных устройств NH40 - легко интегрируется в существующие решения
• Отсутствие вспомогательных контактов снижает стоимость и увеличивает надёжность

Ограничения применения

• Не предназначен для частого включения/выключения под нагрузкой - используйте автоматические выключатели для этого
• Защита IP20 не защищает от пыли и влаги - нельзя применять во влажных помещениях, на улице или в пыльных цехах без дополнительной защиты
• Отсутствие вспомогательных контактов - невозможно удалённо контролировать положение переключателя без внешних решений
• Не работает в сетях выше 690 В или с током более 160 А - превышение параметров недопустимо

Примеры использования

• Главный выключатель в ВРУ многоквартирного дома
• Отключающее устройство перед частотным преобразователем на производстве
• Рубильник в распределительном шкафу конвейерной линии
• Точка изоляции для обслуживания группы двигателей

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и номинала автомата - для 160 А нужен медный кабель не менее 50 мм2
• Обязательно закрепите рукоятку в положении “OFF” при проведении работ - это требование ПУЭ
• Если вам нужны сигналы состояния, установите отдельный контактный модуль или реле контроля
• Не используйте NH40-160/3 вместо автоматического выключателя - он не имеет тепловой или электромагнитной защиты
• При замене старого рубильника - совпадают ли габариты и тип крепления? NH40-160/3 имеет стандартизованные размеры, но всегда сверьтесь с чертежом шкафа
