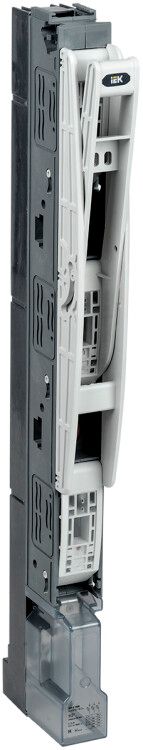

Предохранитель-выключатель-разъединитель ПВР-3 вертикальный 160А 185мм с одновременным отключением - SPR20-3-3-160-185-050 IEK

Выключатель-разъединитель-предохранитель ПВР-3 вертикальный 160А 185мм от IEK предназначен для ручного отключения и защиты электрических цепей переменного тока до 690 В. Этот аппарат сочетает функции разъединителя, выключателя и предохранителя в одном устройстве, что упрощает монтаж и обслуживание. Артикул spr20-3-3-160-185-050 подходит для установки на монтажную плату в распределительных щитах промышленного оборудования.

Назначение и область применения

Выключатель-разъединитель-предохранитель ПВР-3 вертикальный 160А 185мм используется для ручного отключения электрической цепи и защиты от перегрузок и коротких замыканий. Применяется в цепях переменного тока с частотой 50 Гц и напряжением до 690 В. Подходит для установки в силовые щиты на объектах с высокими требованиями к надежности: станки, конвейеры, насосные системы, освещение промзон.

Технические характеристики

• Номинальное напряжение: 690 В - работает в сетях с повышенным напряжением, включая промышленные 380/400/690 В
• Номинальный ток: 160 А - рассчитан на длительную работу при нагрузках до этого значения
• Количество полюсов: 3 - защищает все три фазы одновременно
• Тип защиты: ножевой предохранитель - требует замены плавкой вставки после срабатывания
• Степень защиты IP30 - защита от твердых предметов более 2,5 мм, но не от воды; подходит только для внутренней установки в закрытых щитах
• Тип рукоятки: рычажный - обеспечивает четкий визуальный контроль положения (включен/отключен)
• Способ монтажа: монтажная плата - крепится болтами к металлической или композитной панели
• Материал корпуса: пластик - легкий, изолирующий, устойчивый к механическим воздействиям
• Наличие прозрачной крышки: да - позволяет визуально контролить состояние плавкой вставки без вскрытия устройства
• Срок службы: 15 лет - при соблюдении условий эксплуатации и своевременной замене предохранителей
• Количество НО контактов: 0 - не имеет вспомогательных контактов для сигнализации или автоматизации

Совместимость и монтаж

Выключатель-разъединитель-предохранитель ПВР-3 вертикальный 160А 185мм монтируется на стандартную монтажную плиту толщиной до 4 мм. Размеры аппарата (185 мм) соответствуют типовым габаритам для шкафов среднего класса. Для подключения используются винтовые зажимы - рекомендуется использовать медные провода сечением до 50 мм2. Установка возможна только в вертикальном положении - горизонтальная установка запрещена. Перед монтажом проверьте соответствие посадочного отверстия и шага крепления.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для ручных разъединителей. Предохранители встроены в соответствии с ГОСТ Р 50345. Каждый элемент прошел испытания на термическую и электродинамическую стойкость. Прозрачная крышка снижает риск случайного прикосновения к токоведущим частям при работе. Не допускается использование в взрывоопасных зонах - степень защиты IP30 не обеспечивает герметичность.

Преимущества

• Комбинированная функция - вместо трех отдельных устройств один модуль выполняет роль выключателя, разъединителя и предохранителя
• Визуальный контроль состояния - прозрачная крышка позволяет видеть целостность плавкой вставки без демонтажа
• Надежное механическое отключение - рычаг жестко фиксирует положение, исключая самопроизвольное включение
• Долгий срок службы - основные механизмы рассчитаны на 15 лет работы при регулярном обслуживании
• Легкая замена предохранителя - доступ к вставкам осуществляется через крышку без снятия всего аппарата

Ограничения применения

• Не подходит для автоматических систем - отсутствуют вспомогательные контакты и возможность дистанционного управления
• Запрещено применение во влажных помещениях и на улице - IP30 не защищает от влаги и брызг
• Требуется ручное вмешательство - нельзя использовать там, где нужна быстрая аварийная реакция
• После срабатывания предохранителя необходимо менять всю вставку - восстановление работоспособности невозможно без замены расходника
• Не совместим с автоматическими выключателями по функционалу - не имеет тепловой или электромагнитной защиты, только плавкие вставки

Примеры использования

• Главный входной разъединитель в щите питания станка с ЧПУ
• Защита группы мощных нагревателей в сушильной камере
• Разъединитель перед преобразователем частоты в системе вентиляции
• Распределительный пункт на производственной линии с несколькими потребителями 380 В

Практические советы

• Выбирайте плавкие вставки строго по номиналу 160 А - превышение увеличивает риск повреждения оборудования
• Перед заменой предохранителя всегда отключайте питание и используйте изолированный инструмент
• Проверяйте плотность затяжки контактных зажимов каждые 6–12 месяцев - ослабление вызывает перегрев
• Не устанавливайте ПВР-3 рядом с источниками тепла - температура выше +40 C снижает долговечность пластикового корпуса
• Для удобства обслуживания оставляйте свободное пространство вокруг аппарата - минимум 50 мм с каждой стороны
• Артикул spr20-3-3-160-185-050 совпадает с оригинальными запасными частями IEK - можно заказывать аналогичные вставки без риска несоответствия
