Предохранитель-выключатель-разъединитель OptiBlock-00-M | 337872 КЭАЗ

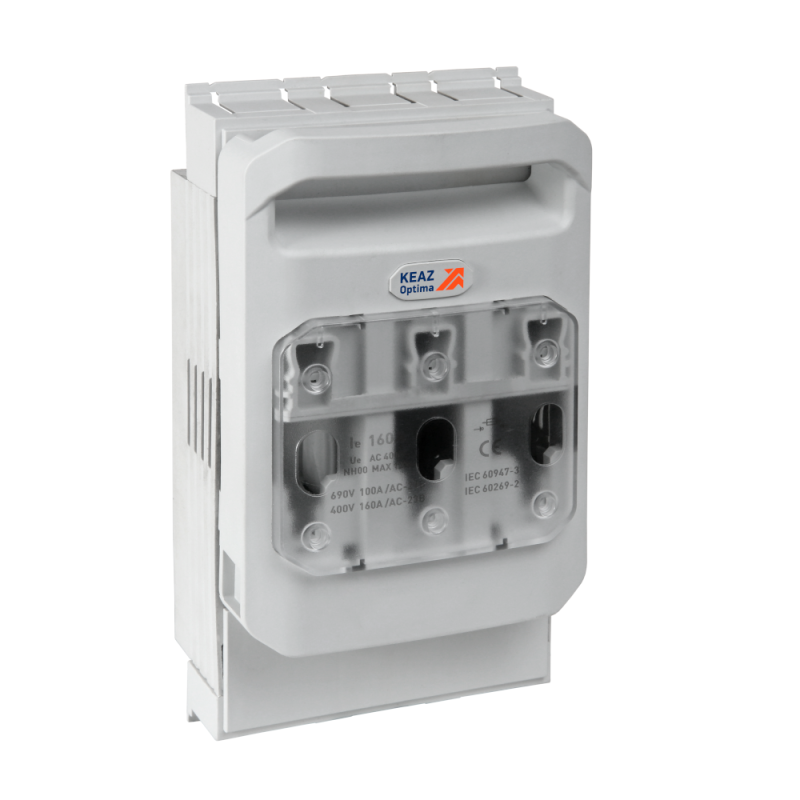

Предохранитель-выключатель-разъединитель OptiBlock-00-M от КЭАЗ - комбинированное устройство, сочетающее функции ручного отключения, защиты от коротких замыканий и перегрузок в сетях переменного тока до 690 В. Артикул 337872 предназначен для панельной установки и работает совместно с плавкими вставками типа NH00.

Назначение и область применения

OptiBlock-00-M используется для безопасного отключения электрической цепи вручную, а также для автоматической защиты от сверхтоков - коротких замыканий и длительных перегрузок. Устройство применяется в распределительных щитах промышленного оборудования: станках, конвейерах, насосных станциях, системах вентиляции и других объектах с высокой нагрузкой. Подходит для цепей с частотой 50–60 Гц и током до 160 А.

Технические характеристики

• Номинальное напряжение: 690 В
• Номинальный ток: 160 А
• Количество полюсов: 3
• Тип предохранителя: ножевой, габарит NH00
• Исполнение рукоятки: стационарная (не съемная)
• Способ монтажа: панельный
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Материал корпуса: пластик
• Размещение на шинах: сверху
• Размещение на DIN-рейках: универсальное
• Количество нормально открытых контактов: 0
• Количество групп: 1

Совместимость и монтаж

OptiBlock-00-M устанавливается на панель с помощью болтов через отверстия в основании. Для работы требуется использование плавких вставок типа NH00 - они вставляются в контактные зажимы устройства. Монтаж допускается на вертикальные поверхности; горизонтальная установка не рекомендована. Устройство совместимо с DIN-рейками, но фиксируется исключительно панельным способом. Не используйте вставки другого габарита - это нарушает защитные характеристики.

Безопасность и стандарты

OptiBlock-00-M соответствует требованиям международных стандартов IEC 60947-3 и IEC 60269-2 для выключателей-разъединителей и плавких предохранителей. Конструкция обеспечивает механическую блокировку при открытом положении - нельзя вставить или извлечь вставку при включенном состоянии. Это снижает риск поражения током при обслуживании.

Преимущества

• Объединяет три функции - отключение, защита и разъединение - в одном корпусе, экономя место в щите.
• Стационарная рукоятка надежно зафиксирована, исключает случайное отключение.
• Поддерживает работу с серийными вставками OptiFuse NH - обеспечивают точную отключающую способность и долгий срок службы.
• Универсальное крепление позволяет использовать как на панелях, так и на рейках в сборочных модулях.

Ограничения применения

• Не предназначен для частого оперативного включения/выключения - рассчитан на редкие ручные отключения (до 100 раз в год).
• IP20 не обеспечивает защиту от пыли и брызг - не устанавливайте во влажных или запыленных средах без дополнительного кожуха.
• Не поддерживает дистанционное управление - только ручное воздействие.
• Запрещено применять с вставками габарита NH0, NH1 и выше - несоответствие габаритов вызывает перегрев и выход из строя.

Примеры использования

• Защита двигателя 110 кВт на конвейере - отключение при перегрузке и быстрое отсоединение для ремонта.
• Распределительный щит насосной станции - ручное отключение перед техобслуживанием.
• Линии питания печей и нагревателей - защита от КЗ при скачках напряжения.

Практические советы

• Перед установкой проверьте соответствие номинала вставки (NH00) и тока нагрузки - оптимально выбирать вставку с номиналом 125–160 А.
• При монтаже соблюдайте момент затяжки крепежа - переусердствовать нельзя, чтобы не повредить пластиковый корпус.
• Проверяйте состояние контактов каждые 6 месяцев - особенно при работе с высокими токами.
• Для удобства обслуживания используйте пломбируемый механизм - он предотвращает несанкционированное включение.
• Артикул 337872 - это именно модель OptiBlock-00-M. Не путайте с другими сериями КЭАЗ, даже если внешний вид похож.
