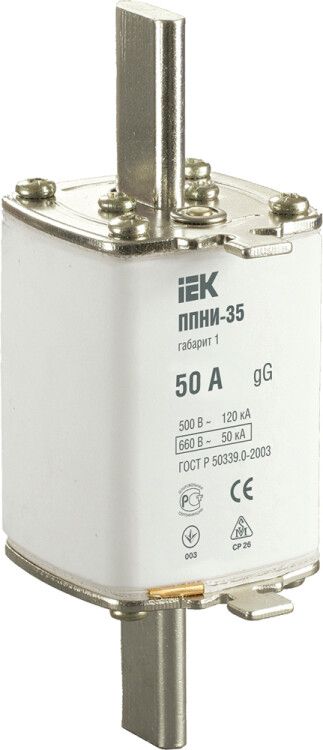

Плавкая вставка предохранителя ППНИ-35, габарит 1, 50А | DPP30-050 IEK

Плавкая вставка предохранителя ППНИ-35, габарит 1, 50 А - это однополюсный коммутационный элемент серии ППNI, предназначеный для защиты цепей от перегрузок и коротких замыканий. Бренд IEK (ИЭК) обеспечивает соответствие изделию нормам ГОСТ, а артикул dpp30-050 позволяет точно идентифицировать продукт при закупках и заменах.

Назначение и область применения

Плавкая вставка предохранителя ППНИ-35, габарит 1, 50 А используется для защиты электрических цепей в промышленных установках. Она срабатывает при превышении допустимого тока - защищает кабели, оборудование и автоматические выключатели от повреждений из-за перегрузок или коротких замыканий.

Применяется в:

• вводно-распределительных устройствах (ВРУ)
• шкафах распределительных (ШР, ШРС, ПР)
• щитах освещения (ЩО)
• шкафах низкого напряжения (ШРПНН)
• панелях управления и ящиках контроля

Подходит для однофазных и трёхфазных сетей переменного тока с частотой 50 Гц и напряжением до 690 В.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который вставка может проводить без срабатывания.
• Номинальное напряжение: 690 В - максимальное рабочее напряжение сети, для которой рассчитана вставка.
• Габарит: 1 (NH1) - стандартный размер, совместимый с держателями предохранителей этого класса.
• Отключающая способность: 150 кА - максимальная величина тока короткого замыкания, которую вставка может безопасно прервать.
• Категория применения: gL/gG - универсальный тип, обеспечивающий защиту как от длительных перегрузок, так и от сверхтоков КЗ.
• Исполнение: втычное - монтируется путём вставления в контактную систему держателя.
• Индикатор состояния: передний - визуальное определение сработавшей вставки через прозрачное окно.
• Степень защиты: IP00 - вставка не имеет собственной защиты от внешних воздействий; требует установки в корпус с соответствующей степенью защиты.
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, устойчив к повышенной влажности и запылённости в помещениях.
• Срок службы: 15 лет - гарантийный срок эксплуатации при соблюдении условий монтажа и нагрузки.
• Количество полюсов: 1 - одноканальная защита одной фазы.

Совместимость и монтаж

Плавкая вставка ППНИ-35, габарит 1, 50 А совместима с держателями предохранителей стандарта NH1 (DIN 43628). Монтаж осуществляется встык - вставка вставляется в контакты держателя до щелчка. Для надёжного соединения важно использовать держатель того же класса и производителя, рекомендованного для работы с вставками серии ППНИ.

Не допускается использование адаптеров или переходников, не сертифицированных для данного габарита - это снижает отключающую способность и создаёт риск возгорания.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50339.0–92 и ГОСТ Р 50339.2–92, что подтверждает его соответствие российским нормам безопасности для промышленных предохранителей. Сертификация обеспечивает гарантированную отключающую способность и термическую стойкость при аварийных режимах.

Преимущества

• Высокая отключающая способность (150 кА) - подходит для мощных промышленных объектов с высокими токами КЗ.
• Чёткий визуальный индикатор - легко определить сработавшую вставку без тестирования.
• Долгий срок службы (15 лет) - снижает затраты на обслуживание и замену.
• Совместимость с широким спектром держателей NH1 - упрощает ремонт и модернизацию существующих щитов.
• Устойчивость к климатическим условиям УХЛ3 - надёжна в неотапливаемых и сырых помещениях.

Ограничения применения

• Не применяется в цепях постоянного тока (DC) - рассчитана исключительно на переменный ток (AC).
• Не имеет собственной степени защиты (IP00) - обязательно должна устанавливаться внутри корпуса с защитой не ниже IP54.
• Не подходит для защиты чувствительной электроники - предназначена для силовой защиты, а не для точечной защиты устройств.
• Не допускается замена на вставки другого номинала без перерасчёта всей защиты - превышение тока может привести к выходу оборудования из строя.

Примеры использования

• Защита входного кабеля 380 В от короткого замыкания в щите ВРУ торгового центра.
• Фазовая защита двигателя 40 кВт в пульте управления конвейерной линии.
• Максимальная защита трансформатора 630 кВА в ЩО на производстве.
• Автоматическая отсечка при КЗ в распределительном шкафу ШРПНН на складском комплексе.

Практические советы

• При замене всегда проверяйте номинал тока и габарит - даже небольшая разница в размере (например, NH1 вместо NH2) недопустима.
• Перед заменой отключите питание и используйте изолированный инструмент - вставка находится под напряжением при работе системы.
• Проверяйте состояние держателя: окисление контактов или деформация пружин снижают эффективность защиты.
• При использовании в условиях повышенной влажности (УХЛ3) регулярно осматривайте корпус - внутренняя коррозия может вызвать самопроизвольное срабатывание.
• Не ремонтируйте и не восстанавливают плавкие вставки - они являются одноразовым элементом защиты.
