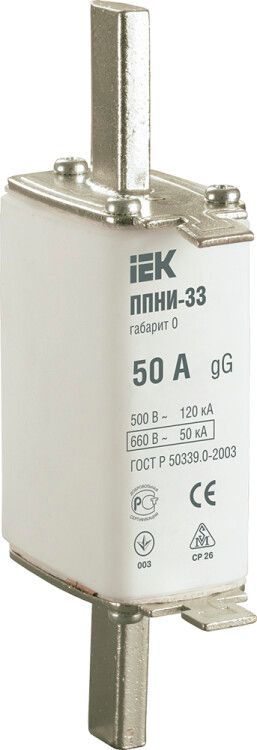

Плавкая вставка предохранителя ППНИ-33, габарит 0, 50А | DPP20-050 IEK

Плавкая вставка предохранителя ППНИ-33, габарит 0, 50 А - это однополюсный втычной предохранитель серии ППNI, предназначенный для защиты цепей от перегрузок и коротких замыканий в промышленном оборудовании. Бренд IEK (ИЭК) обеспечивает соответствие изделию нормам ГОСТ, а артикул dpp20-050 позволяет точно идентифицировать модель при закупке и замене.

Назначение и область применения

Плавкая вставка предохранителя ППНИ-33, габарит 0, 50 А используется для защиты электрических цепей переменного тока от сверхтоков - как при длительных перегрузках, так и при аварийных коротких замыканиях. Применяется в системах с номинальным напряжением до 690 В и частотой 50 Гц.

• Вводно-распределительные устройства (ВРУ)
• Распределительные щиты и шкафы (ШР, ШРС, ПР)
• Щиты освещения и управления (ЩО, ШРПНН)
• Оборудование трансформаторных подстанций
• Промышленные станки, конвейеры, насосы

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который вставка выдерживает без срабатывания
• Номинальное напряжение: 690 В - максимальное рабочее напряжение сети, для которой рассчитана вставка
• Тип тока: Переменный (AC) - работает только в сетях переменного тока
• Габарит: 0 - соответствует стандартному размеру для втычных предохранителей этой серии
• Отключающая способность: 150 кА - способна безопасно прервать ток короткого замыкания до этого значения
• Категория применения: gL/gG - универсальный тип для защиты кабелей и оборудования от перегрузок и КЗ
• Исполнение: Втычное - устанавливается в держатель/патрон через защелкивающий контакт
• Количество полюсов: 1 - защищает одну фазу или один проводник
• Индикатор состояния: Передний - визуальное определение сработавшей вставки по цветному флажку
• Степень защиты: IP00 - не имеет внешней защиты; требует установки в корпус или патрон с защитой
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с умеренным климатом, температурой от −40C до +40C, влажностью до 80%
• Срок службы: 15 лет - гарантируемый срок хранения и эксплуатации при соблюдении условий
• Нормативный документ: ГОСТ Р 50339.0-92, ГОСТ Р 50339.2-92 - сертифицировано по российским стандартам

Совместимость и монтаж

Плавкая вставка предохранителя ППНИ-33, габарит 0, 50 А совместима с патронами и держателями, предназначенными для габарита 0 серии ППНИ. Монтаж осуществляется путём введения контактов в патрон до фиксации - звуковой щелчок указывает на правильную посадку. Не рекомендуется использовать с другими габаритами (например, 1, 2, 3) - они имеют другую форму и размеры контактов.

Монтаж выполняется **только на отключённой** цепи. Для замены используйте изолированный инструмент. Индикатор на передней стороне позволяет легко определить сработавшую вставку без вскрытия корпуса.

Безопасность и стандарты

Плавкая вставка предохранителя ППНИ-33, габарит 0, 50 А соответствует требованиям ГОСТ Р 50339.0 и ГОСТ Р 50339.2, что гарантирует надёжность отключения при КЗ и термическую стойкость. Сертификация подтверждает соответствие международным принципам классификации gG. Однако, поскольку степень защиты IP00, устройство **не защищено от доступа к токоведущим частям**, поэтому обязательна установка в закрытом корпусе или патроне с защитой минимум IP44.

Преимущества

• Высокая отключающая способность (150 кА) - подходит для мощных промышленных объектов
• Визуальный индикатор срабатывания - ускоряет диагностику отказов
• Совместимость со стандартными патронами ППНИ - простая замена без модернизации оборудования
• Долгий срок службы (15 лет) - снижает затраты на обслуживание
• Подтверждённая сертификация по ГОСТ - легализация в проектах и госзакупках

Ограничения применения

• Не применяется в цепях постоянного тока (DC) - только для AC
• Не подходит для защиты чувствительной электроники - предназначена для силовых цепей
• Требует установки в корпус с защитой выше IP00 - сама вставка не защищена от пыли, влаги и случайного прикосновения
• Не рекомендовано применение вне температурного диапазона УХЛ3 (−40…+40 C)
• Не является автоматическим выключателем - после срабатывания требуется замена

Примеры использования

• Защита входного кабеля 380 В в распределительном щите ШРПНН
• Фазовая защита двигателя 4 кВт на конвейере
• Автоматическая защита группы светильников в производственном помещении
• Входной предохранитель в преобразователе частоты с питанием от 660 В

Практические советы

• Выбирая вставку, проверьте точное соответствие номинальному току нагрузки - не стоит брать запас более чем на 20%, чтобы сохранить чувствительность защиты
• При замене всегда используйте оригинальные вставки того же габарита и категории (gG) - аналоги других типов могут не отключаться своевременно
• Проверяйте состояние патрона перед установкой новой вставки - окисление или деформация контактов вызывают нагрев и выход из строя
• Убедитесь, что патрон рассчитан на 690 В - некоторые модели подходят только до 500 В
• При работе в условиях повышенной влажности или пыли - обязательно используйте герметичные патроны с IP54+
• Артикул dpp20-050 - ключевой для заказа запчастей; сохраняйте его в списках запасных элементов вашего оборудования
