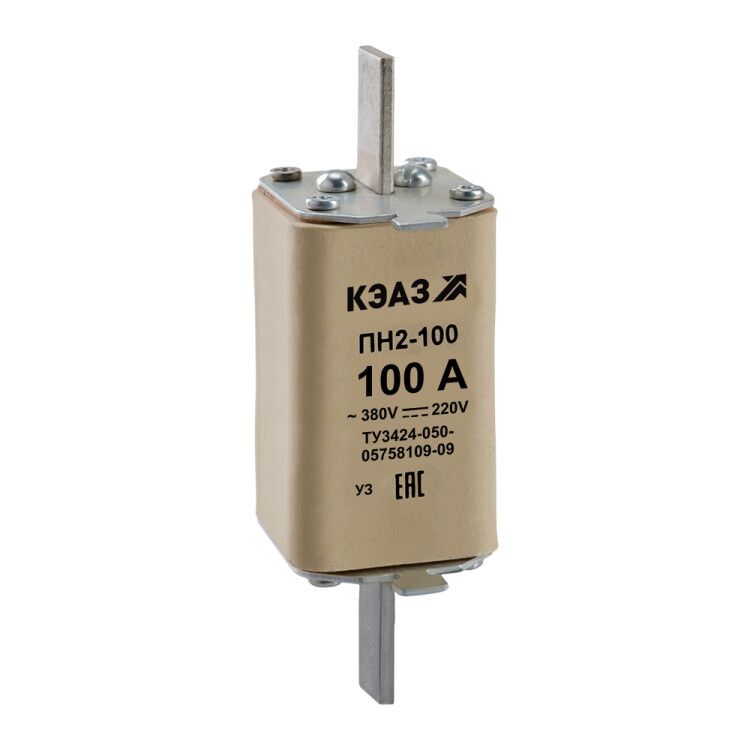

Вставка плавкая ПН2-100-40А-У3 | 110867 КЭАЗ

Вставка плавкая ПН2-100-40А-У3 от КЭАЗ - это однополюсный предохранитель для защиты электрических цепей от перегрузок и коротких замыканий в промышленном оборудовании и распределительных щитах на напряжение до 380 В переменного тока.

Назначение и область применения

Вставка плавкая ПН2-100-40А-У3 используется для защиты силовых цепей переменного тока с частотой 50–60 Гц и напряжением до 380 В, а также цепей постоянного тока до 220 В. Применяется в промышленных установках, распределительных щитах, на станках, конвейерах и других устройствах, где требуется надёжная защита от аварийных токов. Подходит для использования в условиях жилых, общественных и промышленных зданий.

Технические характеристики

• Номинальный ток: 40 А
• Номинальное напряжение: 380 В (переменный ток), 220 В (постоянный ток)
• Предельная отключающая способность: 100 кА - способна безопасно прервать очень большие токи короткого замыкания
• Тип тока: Переменный (AC), совместима с цепями постоянного тока (DC) до 220 В
• Количество полюсов: 1
• Частота: 50 / 60 Гц
• Исполнение: втычное - устанавливается в соответствующие держатели предохранителей
• Габарит: соответствует типоразмеру 100 А (не путать с номинальным током 40 А - габарит определяет физические размеры и совместимость с держателем)
• Климатическое исполнение: У3 - рассчитана на работу при температурах от -60 C до +40 C, в умеренном климате с повышенной влажностью
• Степень защиты: IP00 - не имеет внешней защиты от пыли и воды; требует установки в закрытый корпус или держатель
• Категория применения: gL/gG - обеспечивает защиту как от длительных перегрузок, так и от сверхтоков короткого замыкания
• Нормативные документы: ГОСТ 17242-86, ТУ3424-050-05758109-2009

Совместимость и монтаж

Вставка плавкая ПН2-100-40А-У3 предназначена для установки в держатели предохранителей типа ПН2, соответствующие габариту 100 А. Монтаж осуществляется методом «втыкания» - вставляется в контактную пару аппарата. Для правильной работы необходимо использовать только рекомендованные держатели от КЭАЗ или аналогичные, сертифицированные по ГОСТ 17242-86. Недопустимо использование держателей меньшего габарита - это может вызвать перегрев или некорректное отключение.

Безопасность и стандарты

Вставка плавкая ПН2-100-40А-У3 соответствует требованиям ГОСТ 17242-86 и техническим условиям ТУ3424-050-05758109-2009. Относится к категории gL/gG - значит, обеспечивает селективную защиту и гарантированное отключение даже при максимальных токах короткого замыкания до 100 кА. Сертифицирована в реестре радиоэлектронной продукции (код РЭ-2495/20).

Преимущества

• Высокая отключающая способность (100 кА) - надёжно защищает оборудование даже при серьёзных авариях
• Широкий диапазон рабочих температур (-60…+40 C) - позволяет применять в холодных регионах и неотапливаемых помещениях
• Совместимость с AC и DC - универсальность для различных типов цепей
• Простая замена - втычное исполнение позволяет менять вставку без инструментов
• Произведён на КЭАЗ - проверенная технология и качество сборки

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP00 требует обязательного размещения внутри корпуса или держателя
• Не применяется в цепях выше 380 В переменного тока - превышение напряжения недопустимо
• Не следует использовать в качестве основной защиты в системах с высокими импульсными нагрузками без дополнительных устройств
• Запрещено использовать с держателями другого типоразмера - риск возгорания из-за плохого контакта

Примеры использования

• Защита входных групп промышленных станков с ЧПУ
• Автоматическая защита двигателей на конвейерных линиях
• Монтаж в распределительных щитах производственных цехов
• Защита преобразователей частоты и пускателей в условиях низких температур
• Щиты освещения и силовые шкафы в холодильных комплексах

Практические советы

• Выбирая вставку ПН2-100-40А-У3, всегда проверяйте соответствие габарита 100 А вашему держателю - даже если ток меньше, размер важнее
• При замене используйте только оригинальные или сертифицированные аналоги - нестандартные вставки могут не отключить ток короткого замыкания
• Перед заменой обязательно отключите питание и убедитесь, что цепь обесточена - даже при выключенном автомате возможен остаточный заряд
• Проверяйте состояние держателя перед установкой новой вставки - окисление контактов снижает эффективность защиты
• Для условий с частыми перегрузками рекомендуется комбинировать эту вставку с тепловыми реле - повышает срок службы оборудования
