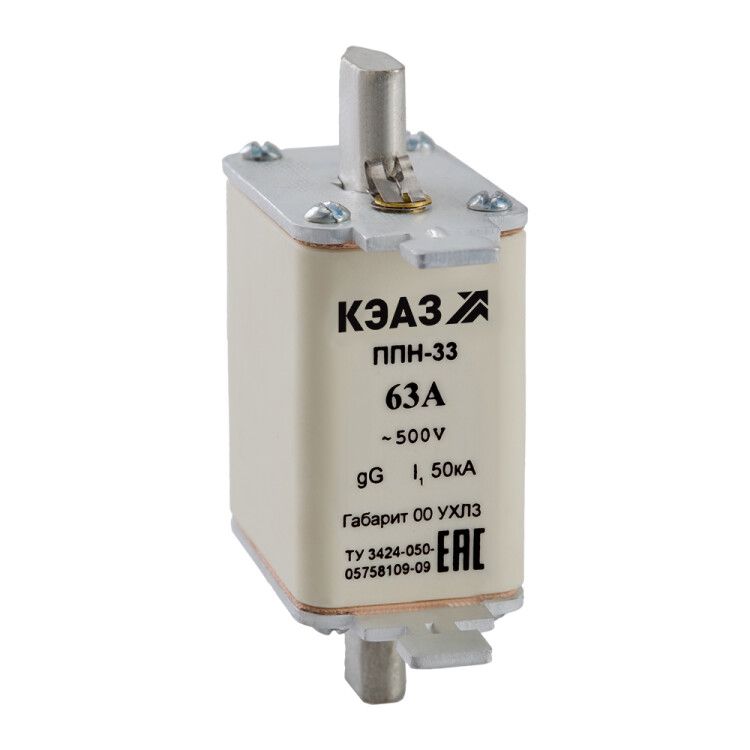

Вставка плавкая ППН 33 40А Х3 габарит 00 Т3 КЭАЗ 120183

Вставка плавкая ППН-33-Х3-00-40А-Т3 от КЭАЗ - это надёжный элемент защиты цепей переменного тока до 500 В, предназначенный для автоматического отключения при перегрузках и коротких замыканиях. Применяется в распределительных щитах, силовых установках и промышленном оборудовании, где требуется высокая отключающая способность.

Назначение и область применения

Вставка плавкая ППН-33-Х3-00-40А-Т3 используется для защиты кабельных линий и электрического оборудования от повреждений из-за сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Подходит для установки в устройствах с номинальным напряжением до 500 В переменного тока. Часто применяется в промышленной автоматизации: на станках, конвейерах, пускателях, распределительных щитах средней и большой мощности.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который вставка выдерживает без срабатывания;
• Номинальное напряжение: 500 В AC - максимальное рабочее напряжение сети переменного тока;
• Номинальная отключающая способность: 50 кА - способность безопасно прервать ток короткого замыкания до 50 тысяч ампер;
• Категория применения: gL/gG - обеспечивает защиту как от кратковременных КЗ, так и от долговременных перегрузок;
• Типоразмер: 00 - соответствует стандартному габариту для ножевых предохранителей, совместимому с патронами типоразмера 00;
• Мощность потерь: 3,1 Вт - тепловые потери при работе на номинальном токе, влияют на нагрев контактов и требуют правильного теплоотвода;
• Индикация срабатывания: верхний индикатор - визуальный сигнал (выброс цветной метки) при перегорании;
• Наличие бойка: да - механический элемент, который при срабатывании активирует внешнюю сигнализацию или блокировку в патроне.

Совместимость и монтаж

Вставка плавкая ППН-33-Х3-00-40А-Т3 устанавливается в патроны, рассчитанные на типоразмер 00. Совместима с патронами серии ППН и аналогичными моделями других производителей, имеющими те же габариты и контактную систему. Монтаж выполняется при отключённом питании. Убедитесь, что зажимы патрона плотно фиксируют ножевые контакты вставки - плохой контакт вызывает перегрев. Бойок требует наличия в патроне механизма для его захвата и передачи сигнала - проверьте совместимость патрона до установки.

Безопасность и стандарты

Вставка соответствует требованиям международных стандартов IEC 60269-1 и IEC 60269-2 для предохранителей категории gL/gG. Произведена на заводе КЭАЗ, сертифицированном в соответствии с ГОСТ Р и ЕАЭС. Обеспечивает класс безопасности IP20 при установленной в патроне - сама вставка не имеет степени защиты, её безопасность зависит от корпуса патрона.

Преимущества

• Высокая отключающая способность (50 кА) позволяет использовать в сетях с большими токами КЗ - например, рядом с трансформаторами;
• Верхний индикатор и бойк позволяют быстро определить причину отключения без вскрытия патрона;
• Низкие потери мощности (3,1 Вт) снижают риск перегрева контактов и увеличивают срок службы соединений;
• Стандартный типоразмер 00 обеспечивает широкую доступность запасных патронов и совместимость с множеством устройств.

Ограничения применения

• Не предназначен для работы в цепях постоянного тока - только для переменного тока (AC);
• Не рекомендуется применять в условиях частых кратковременных перегрузок выше 110% от номинала - это сокращает срок службы;
• Требует обязательного использования в герметичном или закрытом патроне - открытый монтаж недопустим из-за риска поражения током и возгорания;
• Не подходит для защиты чувствительной электроники - для этого нужны более быстродействующие предохранители (например, aR).

Примеры использования

• Защита входного кабеля питания промышленного станка с двигателем 30–40 кВт;
• Установка в главном распределительном щите объекта с нагрузкой до 20 кВт;
• Функция защиты в пускателе с магнитным контактором, где нужна гарантированная отсечка при аварии;
• Резервная защита в цепях управления с высоким уровнем помех.

Практические советы

• Выбирая вставку ППН-33-Х3-00-40А-Т3, всегда проверяйте соответствие типоразмера 00 вашему патрону - даже небольшое отличие в длине или ширине ножей может привести к плохому контакту;
• При замене используйте только оригинальные или сертифицированные аналоги - некачественные вставки могут не отключиться при КЗ;
• Если индикатор сработал, но бойк не вышел - проверьте целостность патрона: возможно, механизм заедает;
• Не допускайте многократных срабатываний одной вставки - после каждого отключения она теряет часть своей надёжности; заменяйте сразу;
• Для систем с частыми перегрузками рассмотрите возможность перехода на автоматические выключатели - они восстанавливаются, а вставка - одноразовая.
