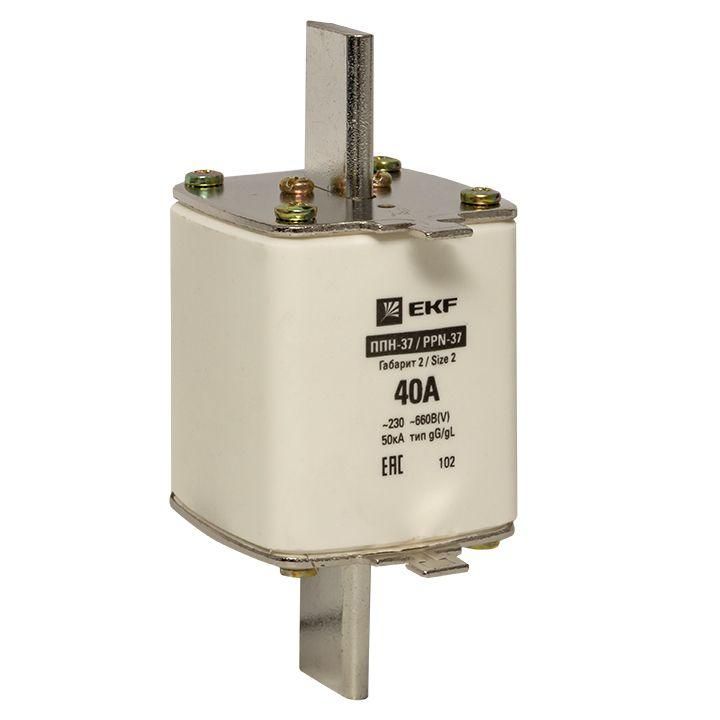

Плавкая вставка ППН-37 400/40А габарит 2 EKF PROxima - fus-37/400/40

Плавкая вставка ППН-37 400/40А габарит 2 от EKF - это надёжный элемент защиты для цепей переменного тока, рассчитанный на работу при напряжении до 660 В и токе 40 А. Она используется в промышленных распределительных системах и совмещается с держателями и рубильниками, не входящими в комплект.

Назначение и область применения

Плавкая вставка ППН-37 400/40А габарит 2 защищает кабельные линии и оборудование от повреждений из-за перегрузок и коротких замыканий. Подходит для установки в распределительных щитах, вводно-распределительных устройствах (ВРУ) и специализированных рубильниках. Часто применяется на производствах, где есть мощные двигатели, конвейеры, насосы и другая промышленная техника.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который вставка выдерживает без срабатывания;
• Номинальное напряжение: 660 В - максимум, при котором обеспечивается безопасное отключение;
• Род тока: переменный (AC), 50 Гц - работает только в сетях с частотой 50 герц;
• Номинальная отключающая способность: 50 кА - способна прервать ток короткого замыкания до 50 тысяч ампер;
• Категория применения: gL / gG - универсальная защита для кабелей и оборудования, соответствует международным требованиям IEC 60269;
• Габарит: 2 - стандартизированная форма и размеры, определяющие совместимость с держателями;
• Гарантийный срок: 60 месяцев - заводская гарантия на исправную работу при соблюдении условий эксплуатации.

Совместимость и монтаж

Плавкая вставка ППН-37 400/40А габарит 2 устанавливается исключительно в держатели и рубильники, соответствующие габариту 2. Сама вставка не имеет корпуса - она вставляется в металлический или пластиковый держатель, который закрепляется на DIN-рейке или стенке шкафа. Убедитесь, что выбранный держатель предназначен именно для вставок ППН-37 с габаритом 2. Комплектация вставки не включает держатель - он приобретается отдельно.

Безопасность и стандарты

Изделие соответствует стандарту IEC 60269-1 и IEC 60269-2-1, которые регламентируют требования к плавким предохранителям промышленного назначения. Категория gL/gG означает высокую отключающую способность и быстрое реагирование даже на значительные сверхтоки. Материалы вставки термостойкие, не поддерживают горение, обеспечивают безопасное отключение без выброса пламени.

Преимущества

• Высокая отключающая способность (50 кА) позволяет использовать её в местах с большими потенциальными токами КЗ - например, рядом с силовыми трансформаторами;
• Стандартный габарит 2 обеспечивает широкую доступность совместимых держателей и запчастей;
• Материалы вставки устойчивы к вибрациям и колебаниям температур, характерным для промышленной среды;
• Долгий срок службы и гарантированная надёжность благодаря проверенной технологии EKF.

Ограничения применения

• Не постоянному току (DC) - только для AC 50 Гц;
• Не рекомендуется применять в условиях повышенной влажности без дополнительной защиты корпуса держателя;
• Не является устройством автоматического восстановления - после срабатывания требуется замена вставки;
• Не подходит для защиты чувствительной электроники - требуются более точные средства, такие как автоматические выключатели с токоограничивающей характеристикой.

Примеры использования

• Защита питания асинхронных двигателей на заводах;
• Обеспечение безопасности кабельных линий в цехах с большим числом потребителей;
• Функциональная часть вводно-распределительных устройств (ВРУ) на объектах ЖКХ и промышленности;
• Элемент фильтрации токов КЗ в старых распределительных щитах, модернизируемых с использованием современных решений EKF.

Практические советы

• Выбирая держатель, всегда проверяйте соответствие габарита - неверный тип может вызвать плохой контакт или невозможность установки;
• При замене используйте новую вставку того же номинала - нельзя менять 40 А на 50 А ради “большей надёжности” - это опасно;
• Перед заменой обязательно отключите питание всей цепи; использование вставки под нагрузкой недопустимо;
• Храните запасные вставки в сухом месте - попадание влаги снижает надёжность контактов;
• Проверьте состояние держателя перед установкой - окисление или деформация контактов могут стать причиной нагрева и выхода из строя даже целой вставки.
