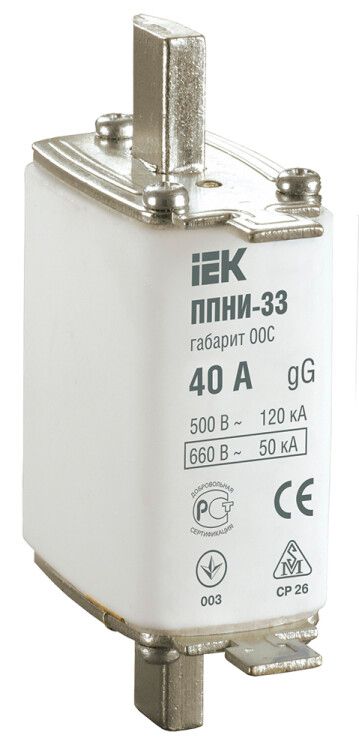

Плавкая вставка предохранителя ППНИ-33, габарит 00С, 40А | DPP11-040 IEK

Вставка плавкая предохранителя ППНИ-33, габарит 00С, 40А - это однополюсный втычной предохранитель серии ППNI от IEK, предназначенный для защиты цепей переменного тока от перегрузок и коротких замыканий. Артикул dpp11-040 соответствует номинальному току 40 А и рассчитан на работу в промышленных распределительных системах до 690 В.

Назначение и область применения

Вставка плавкая предохранителя ППНИ-33, габарит 00С, 40А используется для защиты электрических цепей от сверхтоков - как при длительных перегрузках, так и при аварийных коротких замыканиях. Применяется в промышленных установках с переменным током частотой 50 Гц. Подходит для монтажа в распределительных щитах, шкафах низкого напряжения, ВРУ, ЩО, ПР и других аппаратах, где требуется надёжная защита кабельных линий и оборудования.

Технические характеристики

• Номинальный ток: 40 А
• Номинальное напряжение: 690 В (переменный ток AC)
• Отключающая способность: 150 кА - способна безопасно прервать максимальный ток КЗ на уровне 150 тысяч ампер
• Категория применения: gL/gG - универсальная защита для силовых цепей, включая кабели и двигатели
• Количество полюсов: 1
• Тип исполнения: втычное - устанавливается в держатель/патрон через механический контакт
• Индикация: передняя - позволяет визуально определить состояние (перегорела / рабочая) без демонтажа
• Степень защиты: IP00 - не имеет внешней защиты, требует установки в закрытый корпус
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, допустима повышенная влажность
• Срок службы: 15 лет - при соблюдении условий эксплуатации и отсутствии многократных срабатываний
• Соответствие нормам: ГОСТ Р 50339.0-92, ГОСТ Р 50339.2-92

Совместимость и монтаж

Вставка плавкая предохранителя ППНИ-33, габарит 00С, 40А совместима с держателями и патронами, предназначенными для габарита 00С. Монтаж осуществляется путём вставки в специальный аппарат - например, в автоматический выключатель, рубильник или отдельный патрон. Обязательно использовать только рекомендованные держатели того же класса и типоразмера. Напряжение питания - только переменное (AC), постоянный ток не допускается. Для обеспечения безопасности вставка должна быть установлена внутри защищённого корпуса из-за отсутствия степени защиты (IP00).

Безопасность и стандарты

Вставка плавкая предохранителя ППНИ-33, габарит 00С, 40А сертифицирована по ГОСТ Р 50339.0 и ГОСТ Р 50339.2, что гарантирует соответствие требованиям безопасности для промышленного использования. Отключение при КЗ происходит с высокой скоростью благодаря кварцевому наполнителю, снижающему риск возгорания. Индикатор на лицевой стороне позволяет оперативно диагностировать отказ без вскрытия аппарата. Однако из-за IP00 нельзя применять в открытых или влажных средах без дополнительной защиты корпуса.

Преимущества

• Высокая отключающая способность (150 кА) - подходит для мощных промышленных объектов
• Универсальность категории gL/gG - защищает как кабели, так и нагрузки с высокими пусковыми токами (например, двигатели)
• Передний индикатор - удобство обслуживания и быстрая замена
• Долгий срок службы (15 лет) - при правильном использовании не требует частой замены
• Соответствие российским стандартам - легко интегрируется в существующие системы

Ограничения применения

• Не применяется в цепях постоянного тока - только переменный ток (AC)
• IP00 - запрещено использование вне герметичного или закрытого корпуса; недопустимо во влажных помещениях без защиты
• Максимальное напряжение - 690 В, не выше
• Не подходит для защиты чувствительной электроники - только для силовых цепей
• При частых срабатываниях (более 3–5 раз в год) срок службы значительно сокращается

Примеры использования

• Защита входного кабеля в ВРУ здания
• Фазовая защита в шкафу управления насосной станцией
• Защита линии питания трансформатора 690 В
• Автоматизация на конвейере с двигателем 30–40 кВт
• Распределительный щит ШРПНН в производственном цехе

Практические советы

• Выбирая вставку ППНИ-33, габарит 00С, 40А, проверьте, чтобы держатель был точно такого же типоразмера - даже небольшое отличие может вызвать плохой контакт и нагрев
• При замене всегда используйте новую вставку с таким же номиналом - не пытайтесь “закоротить” или заменить на другую по току
• Если вставка часто перегорает - проверьте цепь на наличие КЗ, перегрузки или неисправного оборудования
• Для работы в условиях повышенной влажности или пыли обязательно устанавливайте её в корпус с минимум IP54
• Артикул dpp11-040 - это точный аналог для замены в системах IEK, но также совместим с другими производителями, поддерживающими габарит 00С
