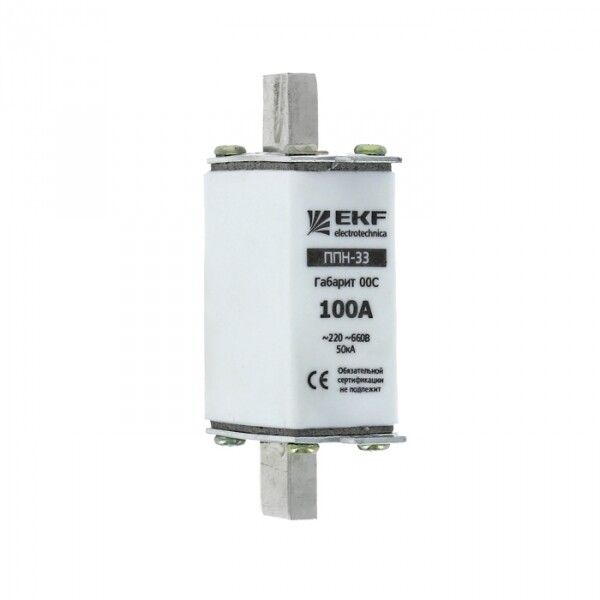

Вставка плавкая ППН-33 100/40А габарит 00C PROxima EKF fus-33/100/40

Плавкая вставка ППН-33 100/40А габарит 00С от EKF - однополюсный предохранитель для защиты цепей переменного тока от перегрузок и КЗ, рассчитанный на работу в распределительных щитах и промышленном оборудовании. Артикул fus-33/100/40 соответствует сериям PROxima и EKF.

Назначение и область применения

Плавкая вставка ППН-33 100/40А габарит 00С защищает кабельные линии, двигатели и другую нагрузку в электросетях переменного тока 50 Гц с напряжением до 660 В. Применяется в низковольтных коммутационных устройствах: распределительных панелях ЩО-70, вводно-распределительных устройствах ВРУ1, шкафах ШРС1 и аналогичных системах. Подходит для установки в промышленных условиях - на заводах, в насосных станциях, на конвейерах.

Технические характеристики

• Номинальный ток: 40 А
• Номинальное напряжение: 660 В AC
• Отключающая способность: 50 кА - способна безопасно прервать высокие токи КЗ
• Количество полюсов: 1
• Род тока: переменный (AC), 50 Гц
• Габарит: 00C - компактный формат, совместимый со стандартными держателями
• Категория применения: gL/gG - обеспечивает защиту как от длительной перегрузки, так и от сверхтоков КЗ
• Температурный диапазон: от -40 C до +55 C - работает в холодных и жарких помещениях
• Климатическое исполнение: УХЛ3 - предназначен для умеренного и холодного климата с повышенной влажностью
• Материал корпуса: пластик - легкий, ударостойкий, не проводящий
• Степень защиты: IP00 - не имеет внешней защиты, требует установки в закрытом устройстве
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Плавкая вставка ППН-33 100/40А габарит 00С монтируется в специальные держатели типа “втычное” на монтажную плату. Совместима с держателями, рассчитанными на габарит 00C. Для установки и снятия рекомендован универсальный съемник - он исключает риск повреждения контактов и снижает вероятность поражения током. Корпус не герметичен, поэтому встраивается только внутрь закрытых щитов или панелей.

Безопасность и стандарты

Соответствует ГОСТ Р 50339.1-92 - основному нормативу для плавких вставок в России. Мелкодисперсный кварцевый песок внутри корпуса эффективно гасит дугу при срабатывании, что минимизирует риск возгорания. Индикатор срабатывания позволяет визуально определить, что вставка пробита - это ускоряет диагностику отказа.

Преимущества

• На 40% ниже потери мощности по сравнению с моделями ПН-2 - снижают нагрев в контактной группе
• Габариты на 15% меньше, чем у ПН-2 - экономят место в щите
• Индикатор срабатывания - быстрое выявление неисправности без тестирования
• Высокая отключающая способность (50 кА) - надежно защищает даже при серьезных авариях
• Пластиковый корпус - прочный, не corrode, легко обслуживать

Ограничения применения

• Не допускается использование вне закрытых электрощитов - степень защиты IP00 не защищает от пыли, влаги и случайного прикосновения
• Подходит только для переменного тока - нельзя применять в цепях постоянного тока
• Не рекомендуется для частых срабатываний - вставка является одноразовым элементом; после сработки требуется замена
• Требуется точное соответствие габарита 00C - неверный тип держателя вызывает плохой контакт и перегрев

Примеры использования

• Защита входного кабеля питания в щите ЩО-70
• Обеспечение безопасности двигателей на конвейере (до 40 А)
• Фазовая защита в шкафах управления насосами
• Автоматические системы освещения в производственных цехах

Практические советы

• Выбирая вставку, проверьте, чтобы держатель был точно под габарит 00C - не используйте адаптеры, они нарушают тепловой режим
• После срабатывания всегда заменяйте вставку новой - не восстанавливайте и не перемыкайте
• Проверяйте наличие индикатора перед запуском оборудования - если он выбит, значит, есть проблема в цепи
• При монтаже в холодных условиях (-30…-40 C) давайте вставке время принять температуру среды - резкие перепады влияют на надежность контакта
• Для профилактики периодически осматривайте держатели на предмет окисления контактов - особенно в сырых помещениях
