Вставка плавкая ПН2-100-С-31,5А-У3 | 120108 КЭАЗ

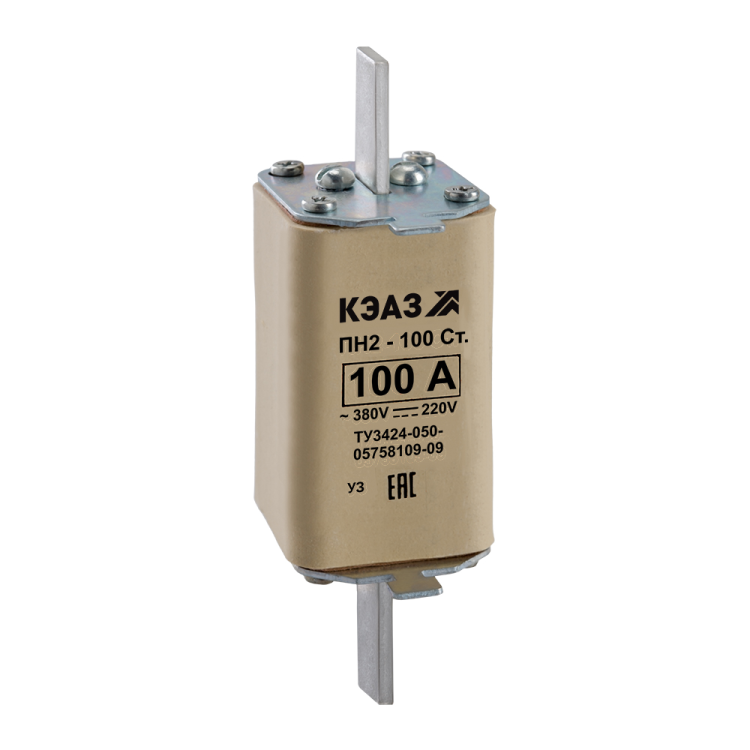

Вставка плавкая ПН2-100-С-31,5А-У3 от КЭАЗ - это однополюсная плавкая вставка для защиты силовых цепей от перегрузок и коротких замыканий. Применяется в промышленном и бытовом оборудовании с переменным и постоянным током, совместима с аппаратами серии ПН2-100.

Назначение и область применения

Вставка плавкая ПН2-100-С-31,5А-У3 используется для защиты кабелей, электродвигателей, распределительных щитов и другого силового оборудования от повреждений при перегрузках и коротких замыканиях. Подходит для установки в промышленных электроустановках, жилых и общественных зданиях. Работает в сетях переменного тока до 380 В (50/60 Гц) и постоянного тока до 220 В.

Технические характеристики

• Номинальный ток: 31,5 А - максимальный длительно допустимый ток, при котором вставка не перегревается;
• Номинальное напряжение: 380 В (переменный ток), 220 В (постоянный ток);
• Отключающая способность: 100 кА - способность безопасно прервать ток короткого замыкания до этой величины;
• Количество полюсов: 1 - защищает одну фазу или один провод;
• Род тока: AC/DC - работает как в сети переменного, так и постоянного тока;
• Исполнение: втычное - устанавливается в гнездо аппарата путём вставления;
• Габарит: соответствует рамке 100 А - совместима с предохранителями этого типоразмера;
• Климатическое исполнение: У3 - рассчитана на работу при температуре от -60 C до +40 C, в условиях умеренного климата;
• Степень защиты: IP00 - нет защиты от внешних воздействий, требует установки в закрытые корпуса или устройства;
• Частота: 50/60 Гц - оптимальна для стандартных сетей России и Европы;
• Категория применения: gL/gG - обеспечивает защиту как от длительных перегрузок, так и от высоких токов КЗ;
• Нормативные документы: ГОСТ 17242-86, ТУ3424-050-05758109-2009.

Совместимость и монтаж

Вставка плавкая ПН2-100-С-31,5А-У3 предназначена для установки в предохранители типа ПН2-100, выпускаемые КЭАЗ. Монтаж осуществляется на аппарат - втыкается в специальные контактные гнёзда. Для правильной работы необходимо использовать только совместимые держатели и корпуса, соответствующие габариту 100 А. Не рекомендуется применять с другими типами предохранителей, даже при совпадении тока - из-за различий в форме и контактах.

Безопасность и стандарты

Вставка соответствует требованиям ГОСТ 17242-86 и техническим условиям ТУ3424-050-05758109-2009. Относится к категории gL/gG - значит, имеет гарантированную отключающую способность при высоких токах КЗ. Сертифицирована в реестре радиоэлектронной продукции (код РЭ-2495/20). Благодаря классу защиты IP00, вставка должна использоваться исключительно внутри герметичных или закрытых устройств - открытая установка запрещена.

Преимущества

• Высокая отключающая способность (100 кА) - надёжно защищает оборудование даже при серьёзных авариях;
• Широкий диапазон рабочих температур (-60…+40 C) - позволяет применять в холодных регионах и неотапливаемых помещениях;
• Поддержка переменного и постоянного тока - универсальность для различных систем управления;
• Совместимость со всей серией ПН2 - легко заменить при необходимости;
• Производство КЭАЗ - проверенная надёжность и соответствие российским стандартам.

Ограничения применения

• Не применяется в открытом виде - степень защиты IP00 требует обязательной установки в корпус или держатель;
• Не предназначен для защиты слаботочных цепей (например, сигнализация, управление) - только силовые нагрузки;
• Максимальное напряжение постоянного тока - 220 В; при более высоких значениях возможна дуга и выход из строя;
• Не следует использовать вместо автоматических выключателей там, где требуется многократное срабатывание - вставка одноразовая;
• Не рекомендовано применение в средах с повышенной влажностью, пылью или химически активными веществами без дополнительной защиты корпуса.

Примеры использования

• Защита электродвигателей на конвейерах и насосах в цехах;
• Щитовое оборудование в жилых домах и офисах - защита групп освещения и розеток;
• Системы управления лифтами, вентиляцией, тепловыми завесами;
• Промышленные преобразователи частоты и источники бесперебойного питания (при напряжении ≤220 В DC);
• Энергообъекты в северных регионах - благодаря широкому температурному диапазону.

Практические советы

• Выбирая вставку ПН2-100-С-31,5А-У3, всегда сверьте номинальный ток с расчетным током нагрузки - лучше брать с запасом 10–20 %;
• При замене используйте только оригинальные вставки КЭАЗ - аналоги могут иметь отличную временятоковую характеристику;
• Проверьте состояние держателя перед установкой - окисленные или деформированные контакты снижают надёжность;
• Не затягивайте крепления слишком сильно - можно повредить корпус вставки;
• После срабатывания обязательно найдите причину перегрузки - замена вставки без диагностики приведёт к новому отказу.
