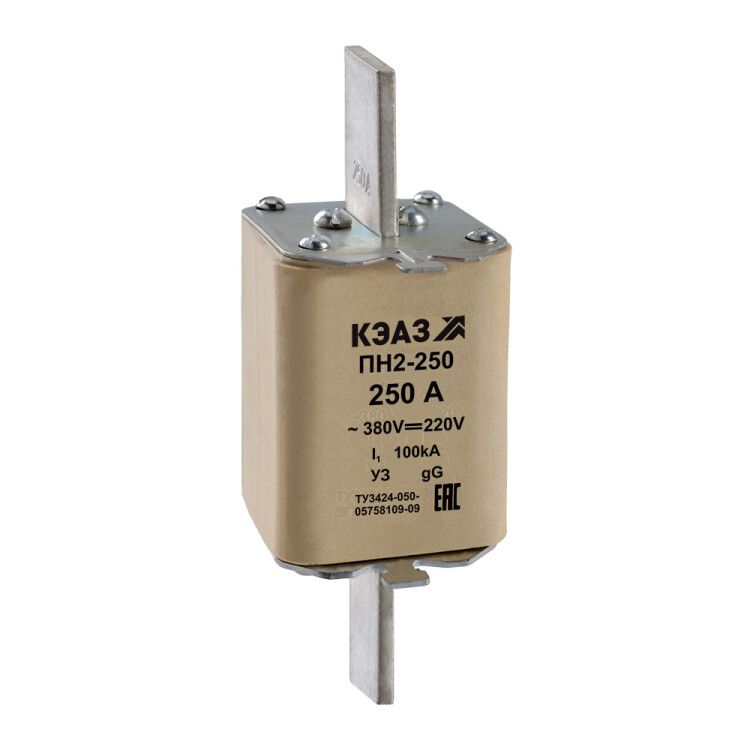

Вставка плавкая ПН2 250А 690В 100кА У3 КЭАЗ (Курский электроаппаратный завод) 110883

Вставка плавкая ПН2-250-250А-У3 от КЭАЗ - это однополюсный предохранитель с номинальным током 250 А, предназначенный для защиты силовых цепей от коротких замыканий и перегрузок. Применяется в аппаратах с втычным креплением, работает в широком диапазоне температур и соответствует требованиям ГОСТ 17242-86.

Назначение и область применения

Вставка плавкая ПН2-250-250А-У3 используется для защиты кабелей, электродвигателей, преобразователей частоты и другого силового оборудования от аварийных токов - как при коротком замыкании, так и при длительной перегрузке. Относится к категории gL/gG, что означает универсальную защиту для промышленных систем переменного и постоянного тока. Подходит для установки в выключатели, рубильники, контакторы и другие устройства с втычными гнездами.

Технические характеристики

• Номинальный ток: 250 А
• Номинальное напряжение: 380 В
• Номинальная отключающая способность: 100 кА - способна безопасно прервать очень большие токи КЗ
• Род тока: AC/DC - работает как в сетях переменного, так и постоянного тока
• Частота: 50/60 Гц - совместима со стандартными промышленными сетями
• Количество полюсов: 1
• Потери мощности: 34 Вт - указывает на тепловую нагрузку при работе
• Габарит: 250А - соответствует стандартному размеру для вставок этого класса
• Диапазон рабочих температур: от -60 C до +40 C - позволяет использовать в суровых условиях
• Степень защиты: IP00 - не имеет внешней защиты, требует установки в корпус или щит
• Климатическое исполнение: У3 - рассчитана на умеренный климат с возможностью работы в помещениях с контролируемой влажностью
• Нормативные документы: ГОСТ 17242-86, ТУ3424-050-05758109-2009

Совместимость и монтаж

Вставка плавкая ПН2-250-250А-У3 - втычного типа, монтируется непосредственно в специальные держатели (аппараты) с контактами, соответствующими габариту 250А. Совместима с устройствами, предназначенными для вставок серии ПН2. Обязательно проверяйте соответствие типоразмера гнезда - не подходит для других серий, даже при одинаковом токе. Монтаж выполняется без инструментов: вставьте в гнездо до упора, убедитесь в надежном контакте. Не допускается использование с адаптерами или переходниками, не рекомендованными производителем.

Безопасность и стандарты

Вставка плавкая ПН2-250-250А-У3 изготовлена в соответствии с ГОСТ 17242-86 и техническими условиями КЭАЗ. Соответствует международной классификации gL/gG, что гарантирует селективность и надежность отключения. Наличие кода в реестре РЭ-2495/20 подтверждает легальность производства и возможность использования в государственных и промышленных объектах. Благодаря высокой отключающей способности (100 кА) обеспечивает безопасность при крупных авариях.

Преимущества

• Высокая отключающая способность - защищает оборудование даже при самых серьезных КЗ
• Широкий температурный диапазон - можно применять в холодных цехах и на открытых площадках
• Поддержка переменного и постоянного тока - универсальное решение для современного оборудования
• Совместимость с большинством аппаратов КЭАЗ и аналогичных моделей других производителей
• Низкий уровень потерь мощности (34 Вт) снижает нагрев в месте установки

Ограничения применения

• Не имеет степени защиты выше IP00 - обязательно требуется установка в закрытый корпус или распределительный щит
• Не подходит для защиты слаботочных цепей, автоматики, электроники - только для силовой сети
• Не является многоразовым - после срабатывания необходимо заменить
• Не следует использовать в средах с повышенной запыленностью или агрессивными газами без дополнительной герметизации
• Максимальная температура окружающей среды +40 C - при более высоких значениях возможны ложные срабатывания

Примеры использования

• Защита главного входа в частотный преобразователь на 250 А
• Автоматическая защита двигателя насосной станции в промышленном цеху
• Фазовая защита в силовом шкафу управления конвейерной линией
• Входной предохранитель в выпрямительном блоке постоянного тока
• Щитовое оборудование на холодильных установках в регионах с зимними минусами

Практические советы

• Выбирая вставку ПН2-250-250А-У3, всегда сверяйтесь с номиналом аппарата - он должен точно соответствовать габариту 250А
• Проверяйте состояние держателя перед установкой: окисление или деформация контактов могут вызвать перегрев
• При замене используйте только оригинальные вставки КЭАЗ - совместимость с другими брендами не гарантирована
• Не затягивайте держатель слишком сильно - это повреждает контакты и снижает срок службы
• При использовании в условиях низких температур (-40…-60 C) убедитесь, что сам аппарат и провода также рассчитаны на этот диапазон
• Рекомендуется вести журнал замены - особенно в критически важных системах
