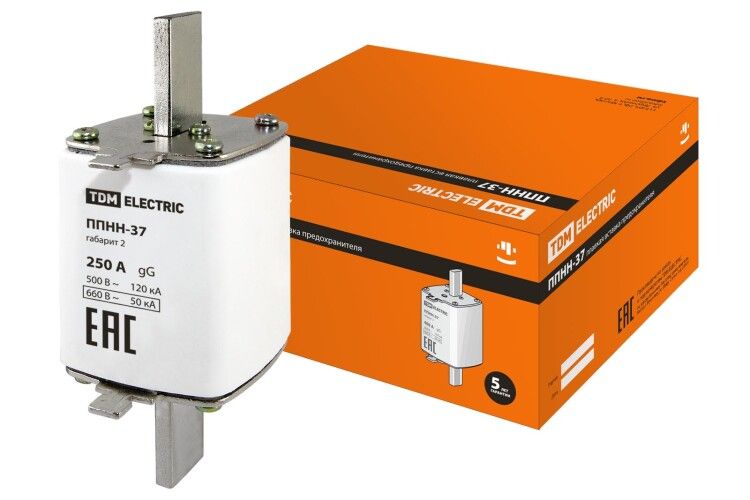

Предохранитель ППНН-37 габ.2, 250А | SQ0713-0030 TDM

Плавкая вставка предохранителя ППНН-37, габарит 2, 250А от TDM ELECTRIC предназначена для защиты промышленных цепей переменного тока от перегрузок и коротких замыканий. Устройство совместимо с держателями стандарта NH2, имеет компактную конструкцию и визуальный индикатор срабатывания - идеально для шкафов распределения и трансформаторных подстанций.

Назначение и область применения

Плавкая вставка предохранителя ППНН-37, габарит 2, 250А используется для защиты кабельных линий и электрооборудования от аварийных токов - перегрузки и короткого замыкания. Применяется в:

• Вводно-распределительных устройствах (ВРУ);
• Распределительных шкафах и пунктах (ШРС, ШР, ПР);
• Ящиках и шкафах управления;
• Оборудовании трансформаторных подстанций (КСО, ЩО).

Подходит для систем с переменным током до 660 В. Относится к категории gL/gG - обеспечивает защиту как от длительных перегрузок, так и от импульсных КЗ.

Технические характеристики

• Номинальный ток: 250 А - максимальный постоянный ток, который вставка выдерживает без срабатывания.
• Номинальное напряжение: 660 В AC - максимальное напряжение сети, для которой рассчитана вставка.
• Отключающая способность: 50 кА - максимальная величина тока короткого замыкания, которую вставка способна безопасно прервать.
• Габарит: 2 (NH2) - стандартный размер по IEC, совместимый с большинством промышленных держателей этого типа.
• Тип тока: переменный (AC).
• Рабочая температура: от –45 C до +60 C - работает в суровых условиях, включая холодные склады и жаркие цеха.
• Материал контактов: электротехническая медь с покрытием олово-висмут - снижает окисление и повышает долговечность соединений.
• Плавкий элемент: фосфористая бронза с точечной сваркой к выводам - обеспечивает надежную механическую связь и стабильную работу при нагреве.
• Наполнение корпуса: сухой кварцевый песок высокой очистки - эффективно гасит дугу при срабатывании, предотвращает выброс расплавленного металла.

Совместимость и монтаж

Плавкая вставка предохранителя ППНН-37, габарит 2, 250А устанавливается в держатели стандарта NH2 (габарит 2). Контакты выполнены в виде заостренных ножей - это уменьшает усилие при вставке и исключает деформацию контактных пластин. Для правильной установки проверьте соответствие размеров держателя и наличие зажимов, подходящих под форму ножевых контактов. Не используйте адаптеры или самодельные решения - это нарушает герметичность и снижает безопасность.

Безопасность и стандарты

Конструкция, габариты и испытательные параметры плавкой вставки ППНН-37 соответствуют международному стандарту МЭК (IEC 60269). Это гарантирует сертифицированную отключающую способность, термическую стабильность и безопасность при работе в промышленных сетях. Индикатор срабатывания позволяет оперативно выявить отказ без вскрытия держателя - снижает время простоя и риск случайного повторного включения поврежденной цепи.

Преимущества

• На 10–20% меньше габариты по сравнению с предохранителями ПН-2 - экономия места в шкафах и щитах.
• Снижение тепловых потерь более чем на 30% - меньше нагрева контактов, выше энергоэффективность системы.
• Индикатор срабатывания - визуальное определение состояния без демонтажа.
• Стандартная форма ножевых контактов - простая и быстрая замена даже в плотном расположении устройств.
• Работа при экстремальных температурах - подходит для открытых площадок и неотапливаемых помещений.

Ограничения применения

• Не предназначен для работы в цепях постоянного тока - только переменный ток (AC).
• Не рекомендуется использовать в средах с повышенной запыленностью без дополнительной защиты корпуса держателя - хотя вставка герметична, попадание пыли внутрь держателя может вызвать пробой.
• Не допускается использование с другими типами держателей (например, ПН-2 или DIN-рейки) - несовместимые размеры нарушают контакт и безопасность.
• После однократного срабатывания вставка подлежит обязательной замене - восстановлению не подлежит.

Примеры использования

• Защита главного входа в распределительный шкаф на заводе с мощными двигателями.
• Фазовая защита ввода в КСО трансформаторной подстанции 6/0,4 кВ.
• Автоматическая защита частотного преобразователя в системе конвейера.
• Цепь питания насосной группы в водопроводной станции с высокими пусковыми токами.

Практические советы

• Перед заменой всегда отключите питание и проверьте отсутствие напряжения - даже при выключенном автомате возможна индукция или обратное питание.
• При установке не затягивайте контакты слишком сильно - это может деформировать медные ножи и нарушить контакт.
• Проверяйте целостность индикатора перед монтажом новой вставки - трещины или помутнение указывают на брак или ранее сработавший элемент.
• Учитывайте посадочный диаметр держателя - он должен точно соответствовать габариту 2 (NH2). Не используйте держатели от других серий, даже если они кажутся похожими.
• При использовании в условиях вибрации (например, на станках) убедитесь, что держатель закреплен жестко - слабый контакт увеличивает риск перегрева.
