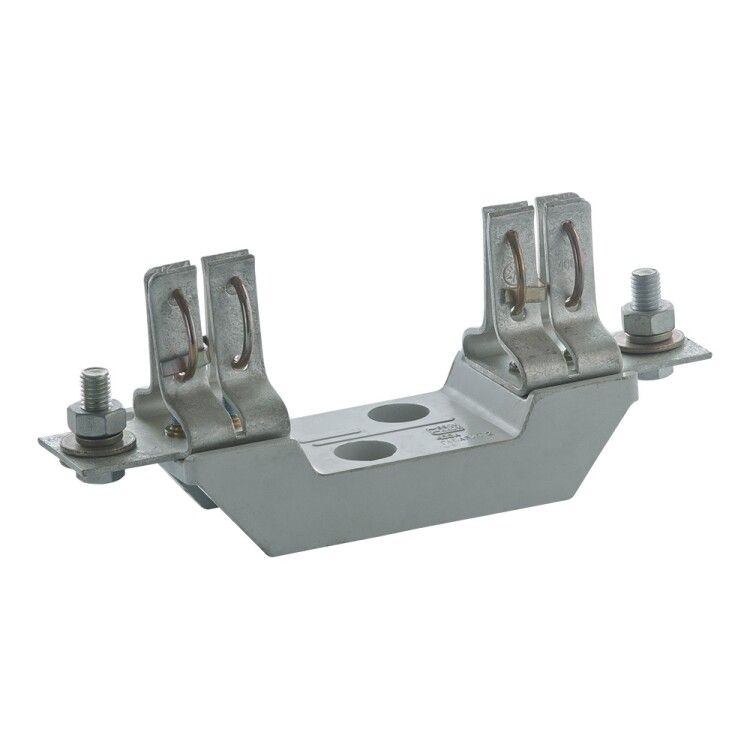

Основание ППН габарит 2 И2 УХЛ3 КЭАЗ 110359

Основание для плавкого предохранителя ППН-2-И2-УХЛ3 от КЭАЗ предназначено для установки ножевых предохранителей габарита NH2 в распределительных устройствах с напряжением до 500 В. Это надёжный элемент цепи, обеспечивающий механическую фиксацию и электрический контакт предохранителя, особенно в условиях промышленного оборудования.

Назначение и область применения

Основание для плавкого предохранителя ППН-2-И2-УХЛ3 используется для крепления однополюсных ножевых предохранителей серии ППН. Применяется в силовых щитах, пультах управления, распределительных устройствах на предприятиях, где требуется быстрая замена предохранителей при перегрузках или коротких замыканиях. Подходит для систем с номинальным током до 400 А и рабочим напряжением до 500 В переменного тока.

Технические характеристики

• Номинальный ток: 400 А
• Рабочее напряжение: 500 В
• Габарит: NH2 (2)
• Количество полюсов: 1
• Тип изделия: основание для плавкого предохранителя
• Степень защиты: IP00 - отсутствие защиты от внешних воздействий, доступ к токоведущим частям открытый
• Способ монтажа: крепление на монтажную плату (панель)

Совместимость и монтаж

Основание для плавкого предохранителя ППН-2-И2-УХЛ3 совместимо только с предохранителями серии ППН габарита NH2. Монтируется на металлическую или изоляционную монтажную плиту с помощью болтов или заклепок через отверстия в корпусе. Установка требует точной подгонки по размерам - посадочные отверстия соответствуют стандартному габариту NH2. После монтажа предохранитель вставляется в основание вертикально, обеспечивая плотный контакт с токоведущими пластинами.

Безопасность и стандарты

Основание для плавкого предохранителя ППН-2-И2-УХЛ3 соответствует требованиям ГОСТ Р 50030.3 и международным нормам IEC 60269 для ножевых предохранителей. Однако степень защиты IP00 означает, что все токоведущие части открыты - использование допускается только в защищённых шкафах или помещениях с ограниченным доступом. Нельзя устанавливать в местах с риском случайного прикосновения или попадания пыли/влаги.

Преимущества

• Высокая теплостойкость материала - выдерживает длительные нагрузки до 400 А без деформаций
• Жесткая конструкция обеспечивает стабильный электрический контакт даже при вибрациях
• Простая замена предохранителя - не требует инструментов, достаточно рук
• Произведено на КЭАЗ - проверенная надёжность в промышленных условиях

Ограничения применения

• Не применяется во влажных, пыльных или взрывоопасных средах - IP00 не обеспечивает защиту
• Подходит только для предохранителей габарита NH2; несовместимо с другими типами (например, NH3, DIAZED)
• Требует обязательной установки внутри закрытых щитов или ящиков
• Не предназначен для автоматических систем - только ручная замена

Примеры использования

• Щиты питания станков с ЧПУ
• Распределительные пункты на конвейерах
• Аппараты управления насосными станциями
• Силовые панели в металлургии и машиностроении

Практические советы

• Перед монтажом проверьте соответствие габарита предохранителя - ППН-2-И2-УХЛ3 работает только с NH2, другие размеры не войдут
• Обязательно используйте защитные крышки или дверцы шкафа - открытые контакты опасны!
• При сборке щита соблюдайте минимальные зазоры вокруг основания - теплоотвод важен при работе на 400 А
• Заменяйте предохранители только при отключённом питании - даже при малом токе есть риск дугового пробоя
• Проверяйте состояние контактов каждые 6–12 месяцев - окисление снижает проводимость и вызывает нагрев
