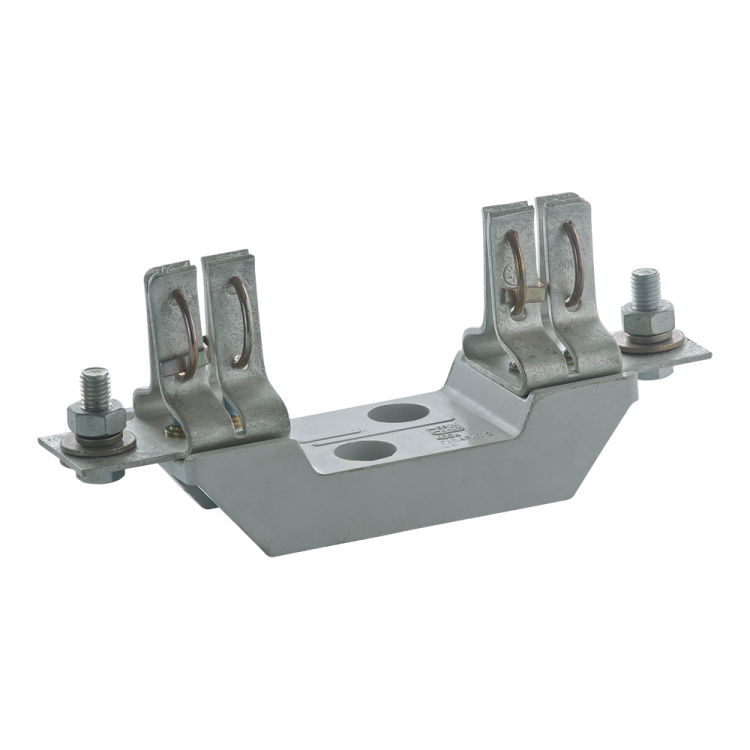

Основание ППН габарит 2 И1 УХЛ3 КЭАЗ 120017

Основание плавкого предохранителя ППН-2-И1-УХЛ3 от КЭАЗ предназначено для установки ножевых предохранителей габарита NH2 с номинальным током до 400 А и напряжением до 500 В. Это компонент силовой цепи, используемый в распределительных устройствах промышленного оборудования.

Назначение и область применения

Основание плавкого предохранителя ППН-2-И1-УХЛ3 служит для фиксации и электрического соединения ножевого предохранителя с силовой цепью. Применяется в щитах управления, пускателях, коммутационных ячейках на объектах с высокими нагрузками - например, на станках, конвейерах, насосных станциях и системах автоматизации.

Технические характеристики

• Количество полюсов: 1
• Номинальное напряжение: 500 В переменного тока
• Номинальный ток: 400 А
• Габарит совместимых предохранителей: NH2 (2)
• Способ монтажа: крепление на монтажную плату (панель)
• Степень защиты: IP00 - открытое исполнение, без защиты от прикосновений и внешних воздействий

Совместимость и монтаж

Основание ППН-2-И1-УХЛ3 совместимо только с предохранителями серии ППН габарита NH2. Монтаж осуществляется на металлическую или пластиковую панель с помощью болтов или заклепок через отверстия в корпусе. Убедитесь, что площадка для установки жесткая и соответствует требованиям по механической прочности. Подключение проводов выполняется к контактным зажимам, расположенным снизу основания - доступ к ним возможен только после установки предохранителя.

Безопасность и стандарты

Основание выполнено из термостойкого диэлектрического материала, устойчивого к перегреву. Соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для устройств коммутации и защиты. Открытая конструкция (IP00) требует обязательной установки внутри защищённого шкафа или корпуса - использование вне enclosure запрещено.

Преимущества

• Высокая надёжность контакта благодаря медным контактным пластинам с серебряными вставками
• Удобство замены предохранителя - достаточно вынуть/вставить ножевой элемент без инструментов
• Совместимость с широким спектром предохранителей ППН, выпускаемых КЭАЗ
• Устойчивость к вибрациям и механическим нагрузкам при правильном креплении

Ограничения применения

• Не допускается применение в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP00 исключает работу без корпуса
• Запрещена установка в открытых помещениях или на улице
• Не совместимо с предохранителями других габаритов (NH1, NH3, NH4)
• Работает только с предохранителями номиналом до 400 А; превышение тока вызывает повреждение контактов

Примеры использования

• Защита двигателей мощностью до 200 кВт в промышленных станках
• Аппараты коммутации в распределительных щитах на заводах
• Цепи питания частотных преобразователей и пускателей
• Системы аварийного отключения на конвейерных линиях

Практические советы

• Перед монтажом проверьте соответствие габарита предохранителя - он должен плотно входить в основание без усилия
• Обязательно используйте защитный кожух или шкаф с классом защиты не ниже IP54
• При замене предохранителя отключите питание и убедитесь, что цепь обесточена
• Не затягивайте крепления слишком сильно - это может деформировать монтажную плату
• Для обслуживания рекомендуется использовать инструменты с изолированными ручками
