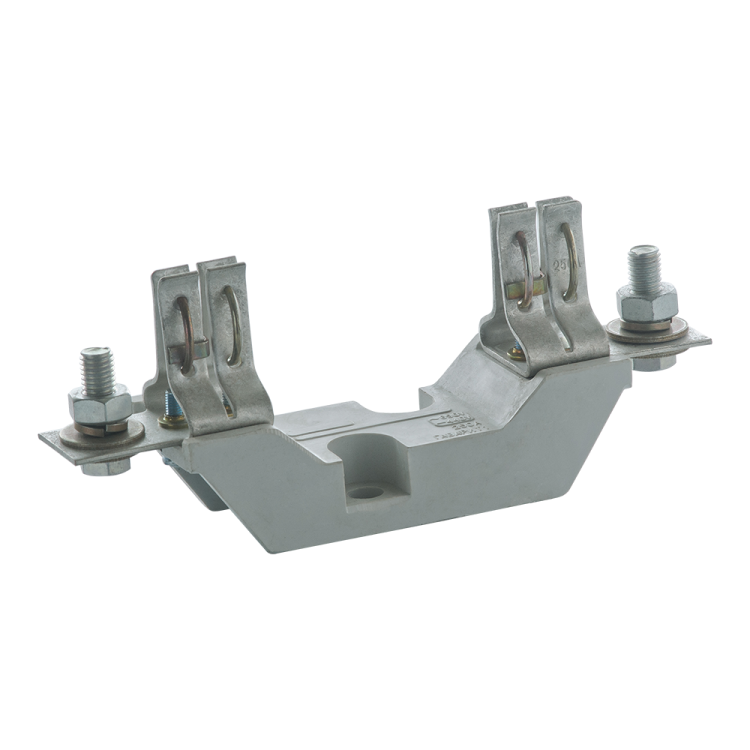

Основание ППН габарит 1 И1 УХЛ3 КЭАЗ 120016

Основание плавкого предохранителя ППН-1-И1-УХЛ3 от КЭАЗ предназначено для установки ножевых предохранителей серии ППН на монтажную плату. Это надёжный элемент цепи, обеспечивающий механическую фиксацию и электрический контакт предохранителя в распределительных устройствах до 500 В.

Назначение и область применения

Основание плавкого предохранителя ППН-1-И1-УХЛ3 используется для крепления однополюсных ножевых предохранителей габарита NH1. Применяется в силовых щитах, пультах управления, распределительных устройствах промышленного оборудования - например, на станках, конвейерах, системах автоматизации. Предназначен исключительно для работы совместно с предохранителями серии ППН.

Технические характеристики

• Количество полюсов: 1
• Номинальное напряжение: 500 В переменного тока
• Номинальный ток: 250 А
• Габарит: NH1 (соответствует стандартным размерам ножевых предохранителей этого класса)
• Степень защиты: IP00 - отсутствие защиты от внешних воздействий, доступ к токоведущим частям открытый
• Тип изделия: основание (не содержит плавкой вставки, требует установки отдельной вставки ППН)
• Способ монтажа: крепление на монтажную плату через отверстия

Совместимость и монтаж

Основание ППН-1-И1-УХЛ3 совместимо только с предохранителями серии ППН габарита NH1. Для монтажа требуется подготовить отверстия в монтажной плате согласно габаритным чертежам. Установка выполняется болтовым соединением - контакты основания должны точно совпадать с ножами предохранителя. После установки вставки проверьте плотность контакта: слабый контакт вызывает перегрев.

Безопасность и стандарты

Основание соответствует требованиям ГОСТ Р МЭК 60269-1 и ГОСТ Р МЭК 60269-2-1 для ножевых предохранителей. Однако из-за степени защиты IP00 использование в условиях повышенной запылённости, влаги или доступа посторонних лиц недопустимо - необходимо обеспечивать защиту корпусом или шкафом.

Преимущества

• Высокая теплостойкость материала - выдерживает нагрев при работе с номинальным током 250 А
• Чёткая фиксация ножевой вставки - снижает риск самопроизвольного выпадения
• Простая замена предохранителя - не требует демонтажа всей системы
• Произведено на КЭАЗ - известный производитель с длительным опытом в области коммутационной аппаратуры

Ограничения применения

• Не применяется вне закрытых щитов - IP00 не защищает от пыли, влаги, прикосновений
• Не предназначен для монтажа в открытом виде на стене или в зонах с высокой проходимостью
• Не совместим с предохранителями других серий (например, DIAZED, gG, gL) - отличаются габаритами и формой ножей
• Работает только с предохранителями номиналом до 250 А - превышение тока приведёт к повреждению контактов

Примеры использования

• Щиты питания промышленных станков с ЧПУ
• Распределительные пункты на конвейерных линиях
• Аппараты управления насосными станциями
• Системы аварийного отключения в цехах с постоянным контролем

Практические советы

• Перед установкой убедитесь, что предохранитель ППN имеет тот же габарит - NH1. Несовместимые вставки не войдут или будут плохо контактировать.
• Проверяйте состояние контактов основания после каждого срабатывания предохранителя - окисление или оплавление требуют замены.
• При сборке щита используйте защитные крышки или боксы - даже при наличии основания ППН-1-И1-УХЛ3 открытые контакты опасны!
• Закладывайте запасные предохранители того же типа - замена должна происходить без задержек в случае аварии.
• Обращайте внимание на маркировку: изделие ППН-1-И1-УХЛ3 от КЭАЗ имеет устойчивое исполнение УХЛ3 - рассчитано на работу при температуре от −40C до +40C и повышенной влажности внутри закрытого шкафа.
