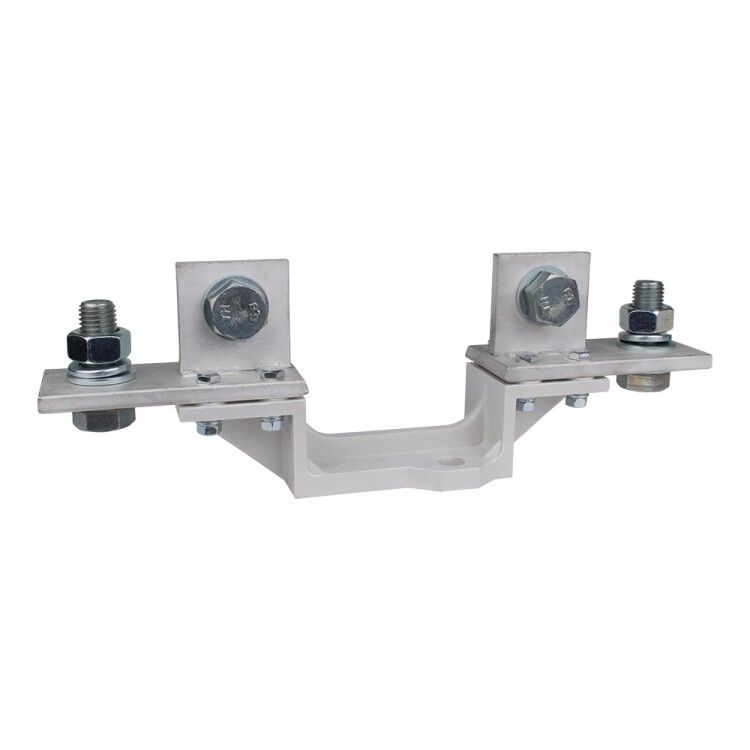

Основание ППН габарит 4 И2 УХЛ3 КЭАЗ 110361

Основание низковольтного предохранителя ППН-4-И2-УХЛ3 от КЭАЗ предназначено для установки ножевых предохранителей серии ППН в распределительных устройствах до 1000 В переменного тока. Артикул 110361 обеспечивает надёжное механическое и электрическое соединение с предохранителем габарита NH4, рассчитанным на ток до 1250 А.

Назначение и область применения

Основание низковольтного предохранителя ППН-4-И2-УХЛ3 используется для фиксации и подключения ножевых предохранителей серии ППN в силовых цепях. Применяется в щитах распределения энергии на промышленных объектах - например, в пультах управления станков, панелях питания конвейеров, распределительных пунктах. Подходит для систем с переменным током частотой 50–60 Гц.

Технические характеристики

• Номинальный ток: 1250 А - выдерживает длительную нагрузку без перегрева;
• Тип изделия: основание - служит для крепления и контактов с предохранителем, не содержит элементов коммутации;
• Габарит: NH4 (4) - соответствует стандартному размеру ножевых предохранителей этого класса;
• Род тока: переменный - не предназначен для постоянного тока;
• Количество полюсов: 1 - однофазная конструкция, для трёхфазных цепей требуется три штуки;
• Степень защиты IP20 - защищает от доступа пальцев и предметов более 12 мм, но не от пыли и воды; подходит только для внутренней установки в закрытых щитах.

Совместимость и монтаж

Основание ППН-4-И2-УХЛ3 совместимо исключительно с предохранителями серии ППN габарита NH4. Для монтажа необходимо:

• Закрепить основание на DIN-рейке или плоской поверхности с помощью болтов (не входят в комплект);
• Подключить входные и выходные провода к контактным зажимам - момент затяжки не более 8 Нм;
• Вставить предохранитель ППN-4 до упора - слышен характерный щелчок фиксации;
• Не допускать бокового усилия на корпус предохранителя при вставке - это повредит контакты.

Безопасность и стандарты

Основание ППН-4-И2-УХЛ3 соответствует требованиям ГОСТ Р МЭК 60269-1 и ГОСТ Р МЭК 60269-2-1. Конструкция выполнена из самозатухающего термопластика, устойчивого к нагреву. Условия эксплуатации: температура от −40C до +40C, относительная влажность до 90% при 25C - соответствует исполнению УХЛ3.

Преимущества

• Механическая прочность - металлические контакты покрыты серебром, обеспечивают низкое переходное сопротивление;
• Простота замены - предохранитель меняется без инструментов и отключения всей цепи;
• Чёткая визуальная индикация состояния - при срабатывании предохранитель легко определяется по разрыву плавкой вставки через прозрачный корпус;
• Высокая долговечность - основание не требует обслуживания при правильной эксплуатации.

Ограничения применения

• Не применяется в условиях повышенной запылённости, сырости или на открытом воздухе - степень защиты IP20 недостаточна;
• Не совместимо с предохранителями других габаритов (NH0, NH1, NH2, NH3, NH5);
• Не предназначено для работы с постоянным током - возможен риск возникновения дуги и повреждения контактов;
• Не рекомендуется использовать в цепях с импульсными перегрузками выше 1,5×Iн - может произойти преждевременное срабатывание предохранителя.

Примеры использования

• Щиты автоматического ввода резерва (АВР) на заводах;
• Распределительные пункты (РП) в пищевой и химической промышленности;
• Панели управления насосными станциями и вентиляционными комплексами;
• Цепи питания больших электродвигателей мощностью до 600 кВт.

Практические советы

• При замене предохранителя всегда проверяйте целостность контактов на основании - окисление снижает токопроводность;
• Выбирайте предохранители с аналогичным временем срабатывания (например, gG или aM) - не все типы подходят для вашей нагрузки;
• Учитывайте посадочный размер: основание имеет фиксированный шаг крепления - сверьте с монтажной схемой щита;
• Для многократных операций замены используйте изолирующие инструменты - даже при отключенном питании есть потенциальный заряд в конденсаторах;
• Артикул 110361 - единственный вариант для габарита NH4 в серии ППН от КЭАЗ; другие производители используют иные формы контактов - взаимозаменяемость невозможна.
