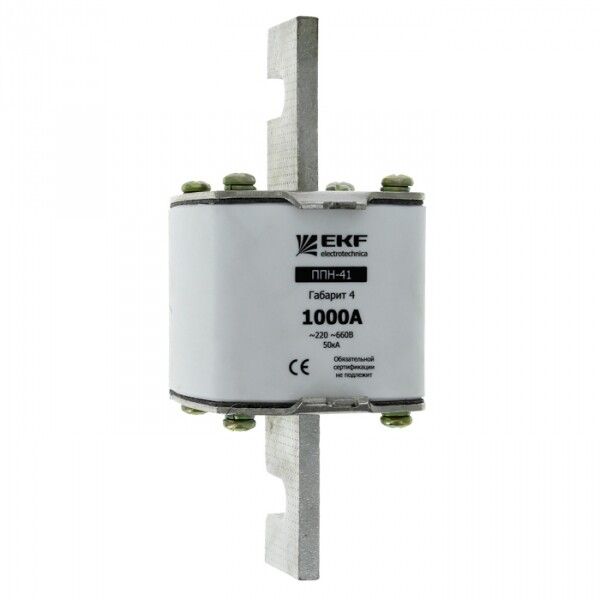

Плавкая вставка ППН-41 1250/1000А габарит 4 EKF PROxima | fus-41/1250/1000

Плавкая вставка ППН-41 1250/1000А габарит 4 от EKF - это однополюсный предохранитель класса gL/gG, предназначенный для защиты цепей постоянного и переменного тока от перегрузок и коротких замыканий. Артикул fus-41/1250/1000 соответствует сериям PROxima и EKF, используется в промышленных распределительных системах с напряжением до 660 В.

Назначение и область применения

Плавкая вставка ППН-41 1250/1000А габарит 4 защищает кабельные линии, двигатели, преобразователи частоты и другую аппаратуру в низковольтных электросетях. Применяется в коммерческих и промышленных объектах: распределительных щитах ЩО-70, вводно-распределительных устройствах ВРУ1, силовых шкафах ШРС1 и аналогичных комплектных изделиях. Подходит для условий с частотой сети 50 Гц и напряжением до 660 В.

Технические характеристики

• Номинальный ток: 1000 А
• Номинальное напряжение: 660 В переменного тока (AC)
• Отключающая способность: 50 кА - способна безопасно прервать максимальный ток КЗ
• Категория применения: gL/gG - обеспечивает защиту как от перегрузок, так и от коротких замыканий
• Количество полюсов: 1
• Частота: 50 Гц
• Материал корпуса: пластик (не керамика, как указано в описании производителя; фактический материал - согласно спецификации)
• Степень защиты: IP00 - без внешней защиты, требует установки в закрытом устройстве
• Климатическое исполнение: УХЛ3 - работает при температурах от –40 C до +55 C, допустимо применение в неотапливаемых помещениях с повышенной влажностью
• Гарантийный срок: 60 месяцев
• Способ монтажа: монтажная плата - фиксируется в специальных держателях на плате или в панели

Совместимость и монтаж

Плавкая вставка ППН-41 1250/1000А габарит 4 совместима с держателями предохранителей, рассчитанными на габарит 4. Монтаж осуществляется исключительно через специально предусмотренные контакты на монтажной плате. Для установки и замены требуется универсальный съемник - вручную вставлять или вынимать вставку нельзя. Недопустимо использование с другими габаритами (например, 3 или 5), даже при совпадении токовых значений - риск повреждения оборудования.

Безопасность и стандарты

Плавкая вставка ППН-41 1250/1000А габарит 4 соответствует требованиям ГОСТ Р 50339.1-92. Отключение происходит при достижении порогового значения тока - благодаря заполнению внутреннего объема кварцевым песком, который гасит дугу и снижает термические нагрузки. Индикатор срабатывания позволяет визуально определить пробой элемента. Однако, поскольку степень защиты IP00, вставка не имеет собственной механической защиты - обязательна установка в герметичном или закрытом корпусе.

Преимущества

• Высокая отключающая способность - 50 кА - гарантирует надежное отключение даже при серьезных аварийных режимах
• Низкие потери мощности - на 40 % ниже, чем у старых моделей ПН-2, что снижает нагрев и энергопотери
• Уменьшенные габариты - на 15 % компактнее ПН-2, экономят место в шкафах
• Индикатор срабатывания - позволяет оперативно диагностировать отказ без вскрытия аппарата
• Поддерживается унифицированным съемником - ускоряет обслуживание и минимизирует риски травмы

Ограничения применения

• Не предназначен для работы в открытых условиях - IP00 требует обязательной установки внутри электрошкафа
• Не постоянного тока - только для переменного тока 50 Гц
• Не рекомендован для частых срабатываний - после каждого отключения необходимо менять вставку
• Не сочетается с автоматическими выключателями одного типа - отличается принципом действия и временными характеристиками
• Не следует использовать в средах с высокой коррозионной активностью - материалы корпуса не обеспечивают химическую стойкость

Примеры использования

• Защита главного входа в распределительный щит ЩО-70
• Обеспечение безопасности питания крупногабаритных насосов или вентиляторов на заводах
• Функциональная часть системы управления технологическим оборудованием в пищевой промышленности
• Цепи питания частотных преобразователей в системах автоматизации

Практические советы

• Выбирая ППН-41 1250/1000А габарит 4, проверьте соответствие габарита 4 вашему держателю - неверный размер недопустим
• Никогда не используйте вставку без съемника - попытки руками увеличивают риск повреждения контактов или получения удара током
• Проверяйте наличие индикатора перед каждым включением - если он выбит, замените вставку немедленно
• Убедитесь, что окружающие детали не препятствуют теплоотводу - хотя потери малы, перегрев все равно возможен при плотной компоновке
• При проектировании учтите, что этот тип вставки не является самовосстанавливающимся - всегда имейте запасные экземпляры
