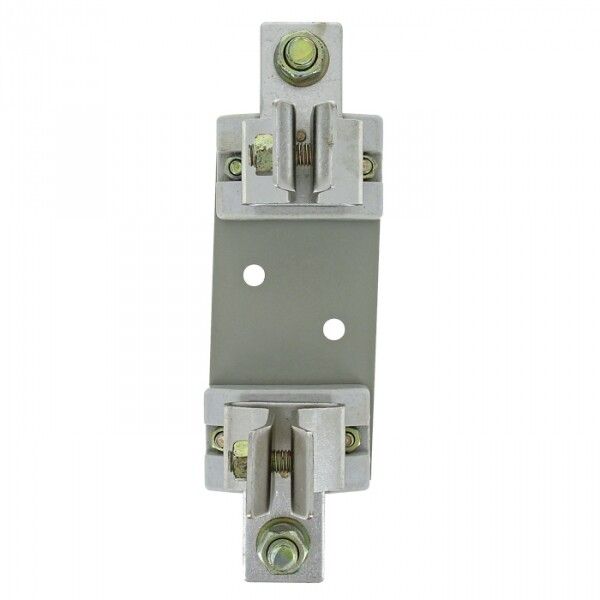

Держатель плавкого предохранителя габ 4.1000А к ППН-41 EKF fusb-41

Основание с держателем к плавкому предохранителю ППН-41, габарит 4, 1000 А от бренда EKF - это надёжный элемент для установки плавких вставок в силовые цепи переменного тока. Артикул fusb-41 предназначен для работы в распределительных щитах и обеспечивает механическую фиксацию и электрический контакт вставок типа gG/gL.

Назначение и область применения

Основание с держателем к плавкому предохранителю ППН-41, габарит 4, 1000 А используется для крепления и подключения однополюсных плавких вставок в электрических сетях переменного тока. Подходит для установки в распределительных и вводно-распределительных устройствах (РЩ, ВРУ). Обеспечивает безопасную замену предохранителей без необходимости отключать всю цепь. Часто применяется на производствах, где требуется защита кабельных линий и оборудования от перегрузок и коротких замыканий - например, на станках, насосах, конвейерах.

Технические характеристики

• Номинальный ток: 1250 А - максимальный допустимый ток через держатель без повреждений; совместим с вставками до этого значения;
• Габарит: NH4 (№4) - стандартизированный размер, соответствует требованиям ГОСТ Р 50339.1-92;
• Напряжение: 220 В - рекомендованное рабочее напряжение; возможно использование в сетях до 660 В при соблюдении условий;
• Количество полюсов: 1 - рассчитан на однофазную цепь;
• Род тока: переменный (AC), 50 Гц;
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от пыли и воды;
• Материал корпуса: пластик - термостойкий, самозагасаемый, не поддерживающий горение;
• Диапазон температур: от –40 C до +55 C - работает в условиях холодных помещений и нагрева от нагрузки;
• Климатическое исполнение: УХЛ3 - умеренно холодный климат с возможностью повышенной влажности;
• Способ монтажа: на монтажную плату - крепится болтами или штырями к металлической поверхности;
• Гарантийный срок: 60 месяцев - длительная гарантия от производителя EKF.

Совместимость и монтаж

Основание с держателем к плавкому предохранителю ППН-41, габарит 4, 1000 А совместимо исключительно с плавкими вставками типа gG/gL, соответствующими габариту NH4. Для правильной установки необходимо использовать только оригинальные или сертифицированные вставки того же класса. Монтаж выполняется на жесткую металлическую плиту с помощью крепёжных отверстий. Перед установкой проверьте соответствие площадки и шага крепления. Электрические выводы должны плотно соединяться с проводниками - затяжка должна быть достаточной, чтобы избежать нагрева контактов.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50339.1-92 - нормативу для высоковольтных предохранителей в промышленном применении. Конструкция обеспечивает автоматическое отключение при аварии, снижает риск возгорания благодаря материалу корпуса. Открытые контакты требуют обязательного закрывания защитным кожухом или расположения внутри закрытых щитов - степень защиты IP20 не позволяет использовать устройство вне enclosure.

Преимущества

• Высокая механическая прочность корпуса - выдерживает многократные замены вставок;
• Чётко очерченные зажимы обеспечивают надёжный контакт даже при больших токах;
• Цветовая маркировка и удобная форма позволяют легко определить тип и положение вставки;
• Подтверждённая долговечность - гарантия 5 лет указывает на качество сборки и материалов;
• Совместимость с широким спектром вставок gG/gL от различных производителей.

Ограничения применения

• Не для постоянного тока (DC) - только переменный ток 50 Гц;
• Запрещено использовать в открытых помещениях без защиты от пыли и влаги - IP20 недостаточно для внешней среды;
• Не сочетается с другими габаритами (например, NH3 или NH5);
• Не предназначен для самостоятельного коммутирования - служит лишь для фиксации вставки, не является рубильником;
• Максимальный ток вставки - 1250 А; нельзя устанавливать вставки выше этой величины.

Примеры использования

• Защита главного входного кабеля в промышленном ВРУ мощностью до 800 кВт;
• Функциональный модуль в распределительном щите станка с ЧПУ;
• Аварийное отключение питания насосной группы на водоочистных сооружениях;
• Элемент безопасности в системах управления лифтами и эскалаторами.

Практические советы

• Выбирая вставку, всегда сверьте её номинальный ток с нагрузкой цепи - лучше взять запас 10–15%, но не превышать 1250 А;
• Проверяйте состояние контактов перед каждой заменой - окисление вызывает перегрев;
• При использовании в холодных условиях (-30…-40 C) убедитесь, что вставка не потеряла чувствительность - некоторые модели имеют ограниченный нижний порог;
• Не используйте адаптеры между держателем и вставкой - это нарушает тепловой режим и снижает надёжность;
• Обязательно отключайте питание перед заменой вставки - даже при отключенном оборудовании есть опасность остаточных зарядов.
