Основание ППН габарит 3 И2 УХЛ3 КЭАЗ 110360

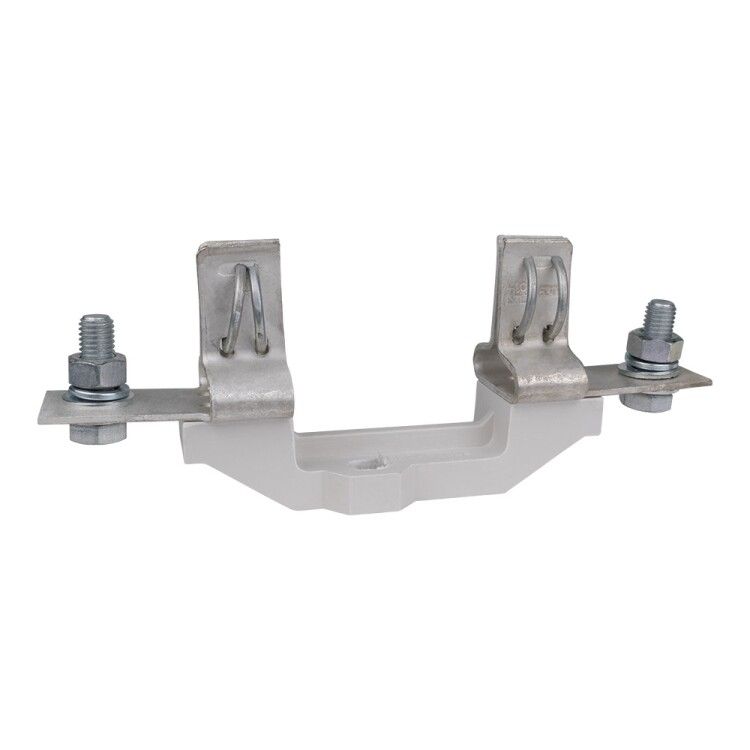

Основание плавкого предохранителя ППН-3-И2-УХЛ3 от КЭАЗ - это компонент для установки ножевых предохранителей серии ППН на монтажную плату. Применяется в системах защиты цепей постоянного и переменного тока до 500 В, где требуется надёжное фиксирование предохранителя с номинальным током до 630 А.

Назначение и область применения

Основание плавкого предохранителя ППН-3-И2-УХЛ3 служит для механического крепления и электрического контакта ножевого предохранителя серии ППН. Используется в распределительных устройствах промышленных объектов, жилых и общественных зданиях, где защищаются силовые и вспомогательные цепи переменного тока частотой 50–60 Гц. Подходит для установки в щитах, панелях управления, станциях автоматизации.

Технические характеристики

• Количество полюсов: 1
• Номинальный ток: 630 А
• Габарит: NH3 (3)
• Номинальное напряжение: 500 В
• Тип изделия: основание (не содержит плавкой вставки)
• Способ монтажа: на монтажную плату (закрепляется болтами или шпильками через отверстия)
• Степень защиты: IP00 (без защиты от доступа к токоведущим частям и внешним воздействиям)

Совместимость и монтаж

Основание ППН-3-И2-УХЛ3 совместимо только с предохранителями серии ППН габарита 3 (NH3). Устанавливается на изолирующую монтажную плиту или DIN-рейку с использованием крепёжных отверстий. Для обеспечения надёжного контакта необходимо соблюдать момент затяжки крепёжных элементов - слишком слабый контакт вызывает нагрев, слишком сильный - повреждает корпус. Монтаж выполняется при отключённом питании. После установки предохранителя проверьте плотность входа ножей в контакты основания.

Безопасность и стандарты

Основание соответствует требованиям к низковольтному оборудованию, применяемому в промышленных электроустановках. Произведено КЭАЗ - производителем, сертифицированным по ISO 9001. Несмотря на соответствие нормам на материалы и исполнение, степень защиты IP00 требует обязательной установки в закрытые корпуса или щиты, исключающие случайный доступ к токоведущим частям.

Преимущества

• Высокая теплостойкость материала основания - выдерживает длительные нагрузки до 630 А без деформаций
• Чёткая геометрия контактов гарантирует устойчивый контакт с ножами предохранителя ППН
• Рассчитано на многократную замену плавких вставок без потери качества соединения
• Производится на том же заводе, что и предохранители ППН - гарантирована взаимная совместимость

Ограничения применения

• Не предназначен для работы вне закрытого корпуса - IP00 не защищает от пыли, влаги, прикосновений
• Не используется с другими типами предохранителей (например, DIAZED, gG, aM)
• Не рассчитан на работу при температуре выше +40 C без принудительного охлаждения
• Запрещена установка в условиях повышенной вибрации без дополнительной фиксации

Примеры использования

• Защита главных цепей частотных преобразователей на производстве
• Функциональные модули в щитах управления насосными станциями
• Цепи питания приводов конвейеров в пищевой промышленности
• Распределительные пункты в жилых комплексах с высокими нагрузками

Практические советы

• Перед установкой проверьте, чтобы ножи предохранителя были чистыми и не имели следов окисления - это снижает риск перегрева
• Используйте только оригинальные предохранители ППН от КЭАЗ - сторонние аналоги могут иметь отличия в габаритах или материале контактов
• При проектировании щита учтите, что основание занимает место, равное габариту NH3 - 80×140 мм
• Для удобства обслуживания располагайте основания так, чтобы можно было легко достать предохранитель без демонтажа соседних устройств
• Обязательно помечайте каждое основание - указывайте номинал предохранителя и цепь, которую он защищает
