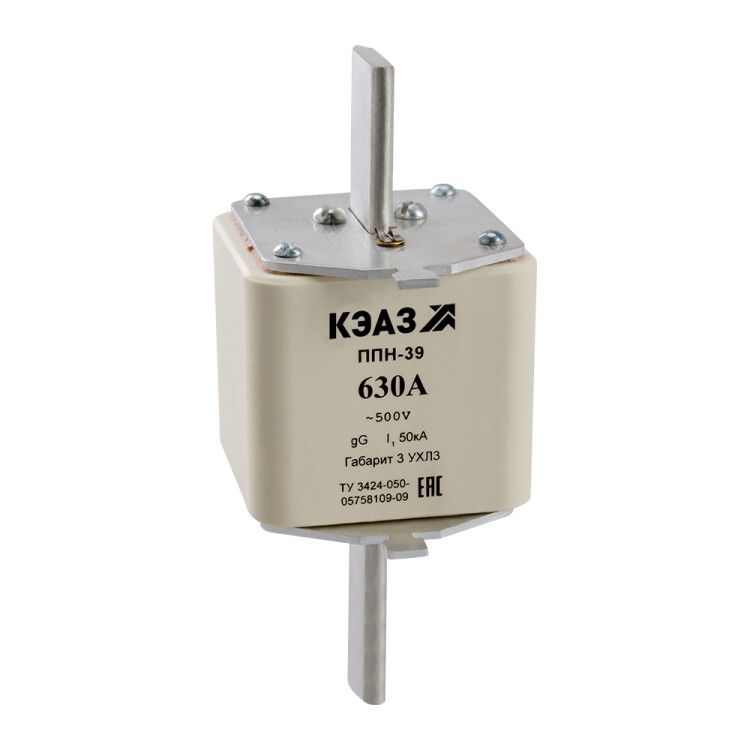

Вставка плавкая ППН-39-X3-3-630А-УХЛ3-КЭАЗ | 111401 КЭАЗ

Вставка плавкая ППН-39-X3-3-630А-УХЛ3 от КЭАЗ - это надёжная однополюсная плавкая вставка ножевого типа для защиты силовых цепей переменного тока. Применяется в распределительных устройствах, где требуется высокая отключающая способность и устойчивость к экстремальным температурам.

Назначение и область применения

Вставка плавкая ППН-39-X3-3-630А-УХЛ3 предназначена для защиты электрических цепей от перегрузок и коротких замыканий. Относится к категории gL/gG - то есть обеспечивает защиту как кабелей, так и оборудования. Подходит для установки в силовых щитах, пускателях, контакторах и других аппаратах, работающих в условиях повышенной нагрузки. Часто используется в промышленных системах: на станках, конвейерах, насосных станциях, в энергообъектах.

Технические характеристики

• Номинальный ток: 630 А - максимальный постоянный ток, который вставка выдерживает без срабатывания;
• Номинальное напряжение: 690 В AC - работает в сетях переменного тока до этого значения;
• Отключающая способность: 50 кА - способна безопасно прервать ток короткого замыкания до 50 тысяч ампер;
• Тип тока: переменный (AC), частота 50/60 Гц - совместима со стандартными промышленными сетями;
• Типоразмер: 3 - соответствует габаритам, указанным в стандартах для втычных предохранителей;
• Мощность потерь: 48 Вт - тепловые потери при работе на номинальном токе, важно для оценки нагрева в сборке;
• Исполнение: втычное - вставляется в держатель или аппарат без болтовых соединений;
• Количество полюсов: 1 - защищает одну фазу; для трёхфазных цепей требуются три вставки;
• Индикатор срабатывания: верхний - визуальный сигнал (выбрасывается шток) при перегорании;
• Наличие бойка: да - механический элемент, обеспечивающий быстрый разрыв цепи и сигнализацию;
• Климатическое исполнение: УХЛ3 - рассчитана на работу при температурах от -60 C до +40 C, подходит для холодных регионов и неотапливаемых помещений;
• Степень защиты: IP00 - не имеет внешней защиты от пыли и воды; применяется только внутри закрытых корпусов;
• Нормативные документы: ГОСТ Р 50339.0-2003, ТУ3424-050-05758109-2009 - соответствие российским требованиям к промышленным предохранителям.

Совместимость и монтаж

Вставка плавкая ППН-39-X3-3-630А-УХЛ3 монтируется исключительно на аппарат - то есть в специальные держатели, предусмотренные в коммутационных устройствах (например, в пускателях КЭАЗ серии ПМЛ, ПМА). Монтаж осуществляется путём введения ножевых контактных пластин в зажимы держателя. Не допускается самостоятельное крепление проводов к вставке. Для правильной работы необходимо соблюдать посадочные размеры держателя, соответствующие типоразмеру 3. Нельзя использовать с другими типоразмерами - риск плохого контакта и перегрева.

Безопасность и стандарты

Вставка плавкая ППН-39-X3-3-630А-УХЛ3 сертифицирована по ГОСТ Р 50339.0-2003 и техническим условиям КЭАЗ. Соответствует требованиям безопасности для промышленного оборудования. Благодаря наличию бойка и индикатора срабатывания позволяет оперативно определить причину отключения. Однако из-за степени защиты IP00 запрещено применение в открытых местах, на улице или во влажных средах без герметичного кожуха.

Преимущества

• Высокая отключающая способность (50 кА) - обеспечивает безопасную работу даже при серьёзных аварийных режимах;
• Работа при низких температурах до -60 C - идеальна для северных регионов и холодных цехов;
• Визуальный индикатор срабатывания - ускоряет диагностику отказов;
• Надёжное ножевое исполнение - минимизирует переходное сопротивление и повышает долговечность контактов;
• Произведён КЭАЗ - известный российский производитель с проверенной качественной базой.

Ограничения применения

• Не предназначен для постоянного использования вне защитного корпуса - степень защиты IP00 не защищает от пыли, влаги и случайного прикосновения;
• Подходит только для переменного тока - нельзя применять в цепях постоянного тока;
• Требует точного соответствия типоразмера 3 держателя - использование с другим размером вызывает перегрев или неполное срабатывание;
• Не рекомендовано применение в цепях с частыми кратковременными перегрузками - может привести к преждевременному износу;
• Запрещается ремонтировать или восстанавливать - после срабатывания заменяется полностью.

Примеры использования

• Защита входных цепей крупных двигателей (более 300 кВт) в промышленных станках;
• Фазовая защита в частотных преобразователях и пускателях КЭАЗ;
• Щиты управления технологическими линиями в пищевой, химической и металлургической промышленности;
• Распределительные пункты на объектах с суровым климатом (Сибирь, Дальний Восток);
• Центры питания конвейерных систем с высокими пусковыми токами.

Практические советы

• Перед заменой всегда отключите питание и убедитесь, что система обесточена - вставка работает при высоких токах!
• Проверьте состояние держателя перед установкой новой вставки - окисление или деформация контактов снижают эффективность защиты;
• Выбирайте вставку с таким же номиналом и типоразмером - не используйте более слабую или более мощную, даже если она физически встаёт;
• При использовании нескольких вставок в трёхфазной системе - заменяйте все сразу, чтобы избежать дисбаланса;
• Храните в сухом месте, избегайте механических воздействий - повреждение ножей снижает надёжность контакта.
