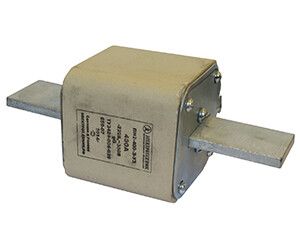

Плавкая вставка ПН2-630-Э У3 на 630А, стальные ножи (ЭТ) | ET004060 Электротехник

Плавкая вставка ПН2-630-Э У3 на 630 А, стальные ножи от бренда Электротехник - это промышленный предохранитель для защиты трехфазных цепей до 380 В переменного тока и однофазных до 220 В постоянного тока от перегрузок и коротких замыканий. Артикул et004060 рассчитан на максимальный ток 630 А и оснащён стальными ножами для устойчивого контакта в коммутационных аппаратах.

Назначение и область применения

Плавкая вставка ПН2-630-Э У3 применяется в промышленных распределительных устройствах для защиты силового оборудования: преобразователей частоты, двигателей, щитов управления, конвейеров, сварочных аппаратов и других устройств, работающих от сети 380 В/50–60 Гц или 220 В постоянного тока. Предназначен для установки в автоматические выключатели, рубильники и другие коммутирующие устройства с ножевой системой подключения.

Технические характеристики

• Номинальный ток: 630 А
• Номинальное напряжение переменного тока: 380 В
• Номинальное напряжение постоянного тока: 220 В
• Частота: 50 и 60 Гц
• Тип плавкого элемента: gG - универсальная защитная характеристика, обеспечивающая селективную отсечку при перегрузках и КЗ
• Материал токоведущих элементов: медный проводник марки М1
• Изоляционные части: негорючие пластиковые материалы
• Контактная система: стальные ножи
• Подключение: болтовое фиксирование в гнездовой основе
• Фиксация плавкого элемента: точечная сварка к выводам
• Напайка: оловянное покрытие на медном элементе для стабилизации температурного порога срабатывания

Совместимость и монтаж

Плавкая вставка ПН2-630-Э У3 совместима с коммутаторами и предохранительными разъёмами, предназначенными для ножевых вставок стандарта ПН2. Для правильной установки необходимо:

• Убедиться, что гнездовая часть имеет соответствующую форму и размеры ножей (по типу ПН2);
• Не использовать в устройствах с рабочим напряжением выше 380 В переменного или 220 В постоянного тока;
• Обеспечить плотное затягивание болтовых зажимов - слабый контакт вызывает нагрев и преждевременный выход из строя;
• Перед заменой обязательно отключить питание и проверить отсутствие напряжения.

Безопасность и стандарты

Плавкая вставка ПН2-630-Э У3 соответствует требованиям к промышленным предохранителям, используемым в соответствии с ГОСТ Р 50030.3 и IEC 60947-3. Конструкция исключает самопроизвольное выпадение ножей и снижает риск возгорания за счёт негорючего корпуса. Напайка олова повышает стабильность срабатывания при колебаниях температуры окружающей среды.

Преимущества

• Высокая термическая стойкость благодаря использованию меди марки М1 и качественной сварке плавкого элемента;
• Стальные ножи обеспечивают долговечный контакт даже при многократных операциях включения/выключения;
• Широкий диапазон защитной характеристики gG - эффективно реагирует как на длительные перегрузки, так и на импульсы КЗ;
• Негорючие материалы корпуса минимизируют опасность распространения пламени при аварии;
• Надёжная фиксация плавкого элемента исключает возможность его смещения во время работы.

Ограничения применения

• Не для цепей с напряжением более 380 В переменного тока или 220 В постоянного тока - возможен пробой изоляции;
• Не рекомендовано использование в условиях повышенной вибрации без дополнительной фиксации - возможно ослабление контакта;
• Работает только в комплекте с подходящими по форме и размеру гнёздами; несовместим с другими сериями предохранителей (например, ПН1, ПН3);
• Не предназначен для частого включения/отключения - является одноразовым защитным элементом.

Примеры использования

• Защита двигателя мощностью до 300 кВт в составе частотного преобразователя;
• Щитовое оборудование на заводе с трёхфазной сетью 380 В;
• Линии питания сварочных машин в металлообработке;
• Автоматизация конвейерных линий в пищевой и химической промышленности.

Практические советы

• Выбирая вставку, всегда сравнивайте номинальный ток нагрузки с током срабатывания - лучше иметь запас 10–15%, чтобы избежать ложных срабатываний;
• Проверьте состояние гнёзд перед установкой новой вставки - окисленные или деформированные контакты требуют замены;
• При замене используйте ту же модель - ПН2-630-Э У3 - и не меняйте ножи на другого материала (например, на медные);
• Храните в сухом месте, избегая воздействия влаги и агрессивных паров - особенно важно для промышленных объектов с высокой влажностью;
• После срабатывания заменяйте вставку немедленно - нельзя восстанавливать её путём перемычек или закорачивания.
