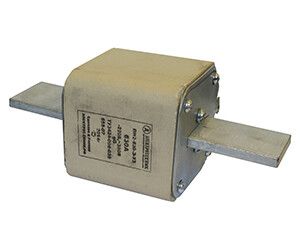

Плавкая вставка ПН2-630 У3 на 630А, медные ножи (ЭТ) | ET522894 Электротехник

Плавкая вставка ПН2-630 У3 на 630А, медные ножи (ЭТ) — это надёжная защита силовых цепей переменного тока до 220 В, предназначенная для предотвращения повреждений оборудования при перегрузках и коротких замыканиях. Бренд Электротехник выпускает эту модель в исполнении У3 для умеренного климата, а артикул et522894 позволяет точно идентифицировать изделие при закупке.

Назначение и область применения

Плавкая вставка ПН2-630 У3 на 630А, медные ножи (ЭТ) используется для защиты электрических цепей с высокими токами — в распределительных щитах, пускателях, контакторах и других устройствах автоматизации. Подходит для промышленного оборудования: насосов, компрессоров, конвейеров, печей и станков. Применяется там, где требуется быстрое отключение при аварийном токе, чтобы избежать выхода из строя дорогостоящих элементов системы.

Технические характеристики

• Номинальный ток: 630 А — максимальный постоянный ток, который вставка выдерживает без срабатывания;
• Номинальное напряжение: 220 В — максимальное рабочее напряжение сети переменного тока;
• Тип изделия: плавкая вставка — одноразовое устройство, срабатывающее при превышении допустимого тока;
• Категория применения: gL/gG — обеспечивает защиту как от длительных перегрузок, так и от сверхтоков при КЗ; совместима с большинством промышленных аппаратов;
• Конструктивный размер: G — соответствует стандартному габариту для установки в патроны типа G, что гарантирует физическую совместимость с популярными сериями разъёмов;
• Медные ножи — обеспечивают низкое переходное сопротивление, снижают нагрев и увеличивают срок службы контактов;
• Исполнение У3 — рассчитана на работу при температуре от −40 °C до +40 °C и в условиях повышенной влажности, типичных для средней полосы России.

Совместимость и монтаж

Плавкая вставка ПН2-630 У3 на 630А, медные ножи (ЭТ) устанавливается в патроны, соответствующие размеру G. Для правильной работы необходимо использовать патрон с аналогичным классом защиты и номиналом тока не ниже 630 А. Медные ножи требуют плотного контакта — перед установкой проверьте состояние контактных площадок, не допускайте окисления или деформаций. Нельзя использовать вставку в цепях постоянного тока — она предназначена исключительно для переменного тока 220 В.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC 60269-1 и IEC 60269-2 для плавких вставок категории gL/gG. Обеспечивает безопасную коммутацию при коротком замыкании за счёт контролируемого разрушения плавкого элемента без выброса горячих частиц. Соответствие стандартам подтверждает возможность применения в системах, регламентируемых ГОСТ и ПУЭ.

Преимущества

• Высокая точность срабатывания благодаря качественному сплаву плавкого элемента;
• Медные ножи минимизируют потери энергии и нагрев в месте соединения;
• Стандартный размер G — легко найти замену в любом специализированном магазине;
• Устойчивость к колебаниям температуры и влажности делает её пригодной для использования в неотапливаемых помещениях и на открытых площадках;
• Чётко выраженная зона срабатывания — не даёт ложных срабатываний при кратковременных скачках тока.

Ограничения применения

• Не применяется в цепях постоянного тока — только для переменного тока 220 В;
• Не рекомендуется для частой замены — после каждого срабатывания требуется замена всей вставки;
• Не подходит для защиты чувствительной электроники — предназначена для мощных нагрузок, а не для микроконтроллеров или PLC;
• Работает только в паре с подходящим патроном — использование с несоответствующими разъёмами может вызвать перегрев или отказ защиты.

Примеры использования

• Защита главного входа в распределительный щит промышленного цеха;
• Обесточивание крупного двигателя при перегрузке на конвейере;
• Функция безопасности в системе управления тепловыми печами;
• Автоматическое отключение насосной группы при возникновении КЗ в кабеле.

Практические советы

• Перед заменой всегда отключите питание и убедитесь, что цепь обесточена — даже при отключенном оборудовании возможен заряд в конденсаторах;
• Выбирайте вставку с таким же номиналом — нельзя ставить 800 А вместо 630 А, это лишит систему защиты;
• Проверяйте целостность патрона при каждой замене — трещины, оплавления или коррозия на контактах требуют замены самого патрона;
• Храните запасные вставки в сухом месте — влага может вызвать окисление медных ножей и снизить надёжность контакта;
• При использовании в условиях сильной вибрации (например, на судах или в шахтах) дополнительно фиксируйте патрон механически — вставка должна быть жёстко зафиксирована.
