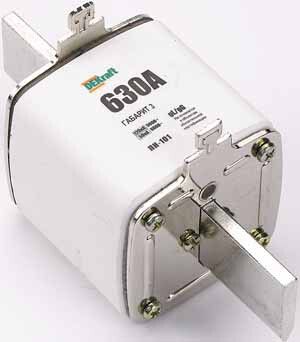

Предохранитель ножевой тип 39, габарит 3, 630А ПН-101 от DEKraft - это надёжная плавкая вставка для защиты силовых цепей от перегрузок и коротких замыканий в промышленном оборудовании. Артикул 21321dek соответствует сериям ПН-101 и используется там, где требуется высокая отключающая способность и устойчивость к экстремальным температурам.

Назначение и область применения

Предохранитель ножевой тип 39, габарит 3, 630А ПН-101 предназначен для защиты электрических цепей переменного тока с напряжением до 660 В и частотой 50 Гц. Применяется в однофазных и трёхфазных системах, особенно там, где важна быстрая реакция на аварийные режимы - например, в распределительных щитах, пускателях, преобразователях частоты и на входе мощных двигателей.

Технические характеристики

• Номинальный ток: 630 А - максимальный постоянный ток, который вставка выдерживает без срабатывания;
• Отключающая способность: 50 кА - способность безопасно прервать ток короткого замыкания до этого значения;
• Номинальное напряжение: 660 В - максимальное рабочее напряжение сети;
• Габарит: 3 - стандартный размер ножевых предохранителей, определяющий физические параметры контактов и посадочного места;
• Категория применения: gL/gG - универсальная защита от перегрузок и коротких замыканий, подходит для кабелей и оборудования;
• Количество полюсов: 1 - однополюсная конструкция, требует установки в цепь каждого провода отдельно;
• Исполнение: втычное - вставляется в держатель/аппарат путём вдавливания ножей;
• Климатическое исполнение: УХЛ3 - работает при температурах от -45 C до +60 C, подходит для неотапливаемых помещений и улиц;
• Степень защиты: IP00 - нет внешней защиты корпуса, требует установки в закрытый держатель или щит;
• Соответствие стандартам: ГОСТ Р 50339.0–2003, ГОСТ 50339.2–2003 - российские нормы для ножевых предохранителей.

Совместимость и монтаж

Предохранитель ножевой тип 39, габарит 3, 630А ПН-101 совместим с держателями и аппаратами, рассчитанными на габарит 3 по ГОСТ. Монтаж осуществляется методом втыкания: ножи вставляются в контактные зажимы аппарата. Для работы необходима механическая фиксация - сам предохранитель не имеет крепления, он удерживается только за счёт плотного контакта. Убедитесь, что держатель рассчитан на ток 630 А и имеет достаточную жесткость контактов. Нельзя использовать с держателями для меньших габаритов (например, 1 или 2).

Безопасность и стандарты

Предохранитель ПН-101 соответствует требованиям ГОСТ Р 50339.0–2003 и ГОСТ 50339.2–2003, которые регламентируют безопасность, термическую стойкость и отключающую способность. Категория gL/gG гарантирует селективность и координирование с другими защитными устройствами. Благодаря классу UXL3, изделие сохраняет работоспособность даже при низких температурах, что важно для холодных регионов. Однако из-за IP00 необходимо исключить доступ к токоведущим частям - работа без держателя запрещена.

Преимущества

• Высокая отключающая способность (50 кА) обеспечивает безопасность при серьёзных КЗ;
• Максимальный ток 630 А подходит для защиты крупной нагрузки - насосов, конвейеров, сварочных аппаратов;
• Работает в широком диапазоне температур - от -45 C до +60 C, что делает его пригодным для уличных и неотапливаемых объектов;
• Простая замена - достаточно вынуть старую вставку и вставить новую, без инструментов;
• Экономичное решение по сравнению с автоматическими выключателями аналогичной мощности.

Ограничения применения

• Не предназначены для защиты цепей постоянного тока - только переменный ток 50 Гц;
• IP00 требует обязательной установки в закрытый держатель или щит - нельзя использовать открытой частью;
• Не имеют индикации срабатывания в самом теле вставки - индикатор есть только в некоторых моделях держателей, а не в предохранителе;
• Однополюсная конструкция - для трёхфазной системы нужны три штуки, установленные последовательно в каждый проводник;
• Не подлежат восстановлению после срабатывания - замена обязательна.

Примеры использования

• Защита входа частотного преобразователя на 630 А в промышленном цехе;
• Щитовая защита главного питания конвейерной линии;
• Входной предохранитель в распределительном пункте для насосной станции;
• Цепи управления большими электродвигателями в условиях сурового климата (Сибирь, Дальний Восток).

Практические советы

• Перед заменой всегда отключайте питание и проверяйте отсутствие напряжения - даже при отключенном оборудовании возможна индуктивная ЭДС;
• Выбирайте держатель с подходящим номиналом и качественной контактной группой - плохой контакт вызывает нагрев и ложные срабатывания;
• Проверьте соответствие габарита 3 - другие предохранители типа 1 или 2 не подойдут физически;
• При использовании в нескольких полюсах (трёхфазная система) используйте одинаковые вставки - различие по времени срабатывания может нарушить баланс;
• Храните запасные вставки в сухом месте - попадание влаги на ножи снижает надёжность контакта.
