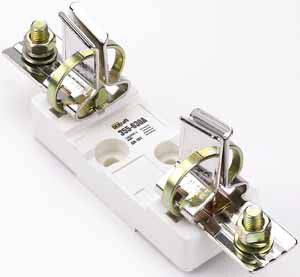

Держатель ножевого предохранителя типа 39, габарита 3, на ток 355–630 А, артикул ДП-101 от DEKraft - это надёжный элемент коммутационной аппаратуры для защиты силовых цепей переменного тока. Он предназначен для установки на DIN-рейку и совместим с ножевыми вставками габарита NH3, обеспечивая безопасную замену плавкой вставки без отключения всей сети.

Назначение и область применения

Держатель ДП-101 используется для фиксации и подключения ножевых плавких предохранителей габарита NH3. Применяется в распределительных щитах и силовых панелях, где требуется защита оборудования от перегрузок и коротких замыканий. Подходит для систем переменного тока напряжением до 660 В и частотой 50 Гц. Часто встречается в промышленных установках: на станках, конвейерах, пускателях, вводно-распределительных устройствах (ВРУ) и других объектах, требующих быстрой замены предохранителя.

Технические характеристики

• Номинальный ток: до 630 А
• Номинальное рабочее напряжение (переменный ток): 660 В
• Габарит предохранителя: NH3 (тип 39, размер 3)
• Количество полюсов: 1
• Способ монтажа: крепление на DIN-рейку (35 мм)
• Тип присоединения: болтовые зажимы для медных шин или кабелей
• Степень защиты: IP00 - без защиты от доступа к токоведущим частям и внешним воздействиям
• Климатическое исполнение: УХЛ4 - для работы в помещениях с умеренным и холодным климатом, допускается повышенная влажность
• Соответствие стандарту: IEC 60269-1-98

Совместимость и монтаж

Держатель ДП-101 совместим исключительно с ножевыми вставками габарита NH3 (или 39/3). Не используйте вставки другого габарита - они не войдут или не будут надёжно зафиксированы. Монтаж осуществляется на стандартную DIN-рейку шириной 35 мм. Для подключения проводов используются два болта: входной и выходной контакт. Перед подключением убедитесь, что сечение жил соответствует рекомендациям производителя - обычно до 70 мм2. После установки вставки проверьте плотность затяжки болтов - недостаточный момент вызывает нагрев, избыточный - повреждает контакты.

Безопасность и стандарты

Держатель ДП-101 соответствует международному стандарту IEC 60269-1-98, который регламентирует требования к ножевым предохранителям. Несмотря на высокую механическую прочность и устойчивость к динамическим нагрузкам при КЗ, степень защиты IP00 означает, что все токоведущие части открыты. Поэтому устройство необходимо устанавливать только внутри закрытых щитов, исключающих случайный доступ. Эксплуатация вне электрошкафа запрещена.

Преимущества

• Высокая механическая устойчивость - выдерживает ударные токи при коротком замыкании
• Простая и быстрая замена вставки - не требует отключения питания всей цепи
• Надёжное болтовое соединение - минимизирует переходное сопротивление
• Совместимость с серийными вставками DEKraft и аналогичными изделиями других производителей, соответствующими габариту NH3
• Фиксация на DIN-рейке позволяет компактно организовать распределительные щиты

Ограничения применения

• Не предназначено для использования во взрывоопасных средах - отсутствует взрывозащита
• Не подходит для открытых площадок или помещений с высокой запылённостью - IP00 не защищает от пыли и влаги
• Не работает с предохранителями габаритов NH00, NH1, NH2 - физически несовместимы
• Максимальная температура окружающей среды - +40 C, согласно исполнению УХЛ4
• Не рассчитан на постоянную работу при токе выше 630 А - возможен перегрев и деформация контактов

Примеры использования

• Защита двигателя 300 кВт в промышленном конвейере
• Входной автоматический выключатель в ВРУ торгового центра
• Щит управления насосной станцией с питанием 660 В
• Распределительный щит на заводе с использованием системы TN-S

Практические советы

• Перед заменой вставки всегда отключите питание - даже при отсутствии видимого напряжения есть риск остаточных зарядов
• Выбирайте вставку с номиналом, близким к максимальному рабочему току нагрузки, но не превышающим 80% от 630 А для долговечности
• Проверяйте состояние контактов каждые 6–12 месяцев - окисление увеличивает сопротивление и снижает эффективность защиты
• При сборке щита оставляйте свободное место вокруг держателя - он нагревается при работе, особенно при токе >500 А
• Держатель ДП-101 от DEKraft можно использовать как замену аналогам Schneider, ABB, Eaton - главное, чтобы вставка имела габарит NH3
