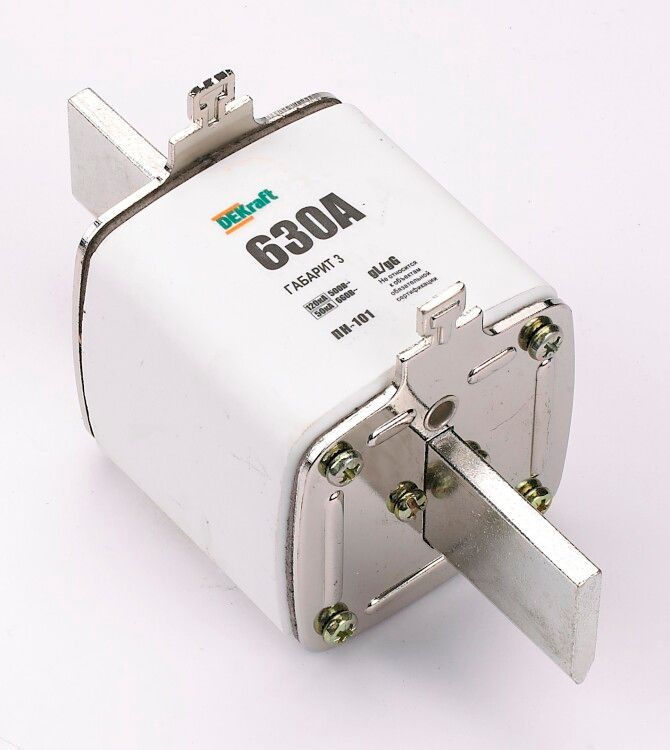

Вставка плавкая ПН-101-39 габарит 3 500А (аналог ППН-39 габарит 3) от DEKraft - это надёжная однополюсная плавкая вставка для защиты цепей от перегрузок и коротких замыканий в промышленном оборудовании. Применяется в системах с напряжением до 660 В и током до 500 А, совместима с аппаратами, рассчитанными на габарит 3.

Назначение и область применения

Вставка плавкая ПН-101-39 габарит 3 500А предназначена для защиты электрических цепей в промышленных установках: силовые щиты, пускатели, контакторы, преобразователи частоты, конвейеры, сварочные аппараты. Подходит для однофазных и трёхфазных сетей переменного тока 50 Гц. Используется там, где требуется быстрая отсечка тока при аварии - особенно в условиях высоких пусковых токов.

Технические характеристики

• Номинальный ток: 500 А - максимальный постоянный ток, который вставка выдерживает без срабатывания;
• Номинальное напряжение: 660 В - предельное напряжение сети, для которой предназначена вставка;
• Отключающая способность: 50 кА - максимальный ток короткого замыкания, который вставка может безопасно прервать;
• Количество полюсов: 1 - однополюсная конструкция, используется в одной фазе цепи;
• Категория применения: gL/gG - универсальная защита от перегрузок и коротких замыканий, соответствует международным требованиям;
• Габарит: 3 - стандартный размер, совместимый с держателями и аппаратами по ГОСТ;
• Исполнение: втычное - устанавливается путём вставления в контактную пару аппарата;
• Климатическое исполнение: УХЛ3 - работает при температурах от -45 C до +60 C, подходит для неотапливаемых помещений и улиц;
• Степень защиты: IP00 - нет внешней защиты, требует установки в корпус или держатель с защитой;
• Нормативные документы: ГОСТ Р 50339.0–2003, ГОСТ 50339.2–2003 - соответствие российским стандартам на плавкие вставки.

Совместимость и монтаж

Вставка ПН-101-39 габарит 3 500А совместима с любыми держателями и коммутационными аппаратами, предназначенными для плавких вставок габарита 3 по ГОСТ. Монтаж осуществляется встык - вставка просто вводится в контактные зажимы. Для работы необходим держатель с изоляцией и механической фиксацией. Сама вставка не имеет корпуса - её нельзя использовать вне держателя. Обязательно проверьте посадочные размеры перед установкой: габарит 3 имеет стандартизированные расстояние между контактами и ширину ножей.

Безопасность и стандарты

Вставка выполнена в соответствии с ГОСТ Р 50339.0–2003 и ГОСТ 50339.2–2003, что гарантирует соответствие требованиям безопасности при работе в промышленной среде. Категория gL/gG обеспечивает селективность и координированную работу с другими устройствами защиты. Отключение происходит при превышении тока выше порога, что исключает повреждение кабелей и оборудования. Наличие индикатора состояния позволяет визуально определить сработавшую вставку - при перегорании он меняет цвет или положение.

Преимущества

• Высокая отключающая способность (50 кА) - подходит для мощных установок с большими токами КЗ;
• Широкий диапазон температур (-45…+60 C) - надёжна даже в холодных или жарких помещениях;
• Экономичность - более дешёвая альтернатива автоматическим выключателям при аналогичной защите;
• Малые габариты - занимает минимум места в шкафах и аппаратах;
• Простота замены - не требует инструментов, достаточно вынуть старую и вставить новую вставку ПН-101-39 габарит 3 500А;
• Аналог ППН-39 - легко заменяется на существующих объектах без модификации держателей.

Ограничения применения

• Не предназначена для работы без держателя - IP00 означает полное отсутствие защиты от прикосновений и попадания посторонних предметов;
• Не подходит для цепей постоянного тока - только для переменного тока 50 Гц;
• Не рекомендовано применение в местах с повышенной запылённостью или влагой без дополнительной герметизации держателя;
• Не имеет функции автоматического восстановления - после срабатывания необходимо заменить вставку полностью;
• Не следует использовать вместо автоматических выключателей в системах, где требуется многократное включение/выключение.

Примеры использования

• Защита двигателя 380 В, мощностью 200–250 кВт в промышленном конвейере;
• Фазовая защита в частотном преобразователе с входным током до 500 А;
• Распределительный щит на заводе с несколькими линиями питания, каждая из которых защищена отдельной вставкой ПН-101-39 габарит 3 500А;
• Сварочный аппарат с импульсным режимом, где возможны кратковременные скачки тока.

Практические советы

• Перед заменой всегда отключайте питание - даже при отключенном аппарате может сохраняться заряд в конденсаторах;
• Выбирайте вставку с точно таким же номиналом - превышение тока снижает защиту, занижение вызывает ложные срабатывания;
• Проверяйте состояние держателя: окисление контактов или деформация пружин могут привести к нагреву и выходу из строя вставки ПН-101-39 габарит 3 500А;
• При использовании в условиях низких температур - допускается хранение в тепле перед установкой, чтобы избежать хрупкости элементов;
• Обращайте внимание на индикатор: если он не активировался, но вставка перегорела - возможно, проблема в плохом контакте, а не в перегрузке.
