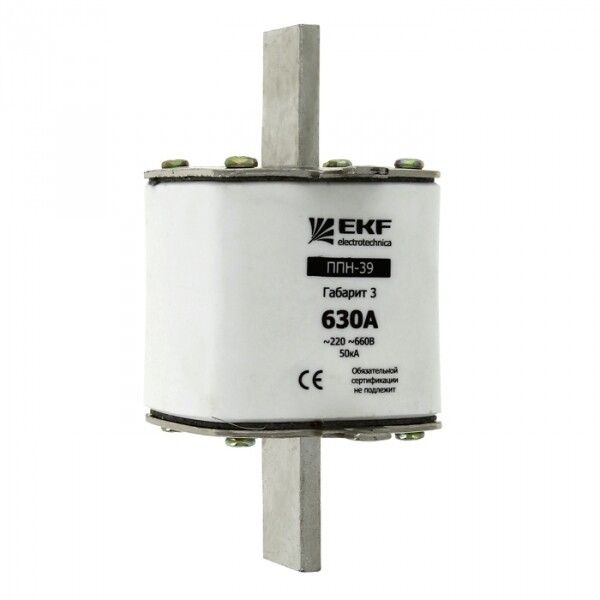

Вставка плавкая ППН-39 630/315А габарит 3 PROxima EKF fus-39/630/315

Плавкая вставка ППН-39 630/315А габарит 3 от EKF - это однополюсный втычной предохранитель класса gL/gG, рассчитанный на работу в цепях переменного тока 50 Гц с напряжением до 660 В. Применяется для защиты кабельных линий и оборудования в распределительных щитах, отличается высокой отключающей способностью и совместимостью со стандартными монтажными платами.

Назначение и область применения

Плавкая вставка ППН-39 630/315А габарит 3 защищает электрические цепи от повреждений при перегрузках и коротких замыканиях. Подходит для установки в низковольтные коммутационные устройства: распределительные панели ЩО-70, вводно-распределительные устройства ВРУ1, шкафы ШРС1 и аналогичные комплектные решения. Номинальный ток 315 А делает её подходящей для средних и крупных промышленных нагрузок - например, на участках питания двигателей, конвейеров, насосов и других устройств с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 315 А
• Номинальное напряжение: 660 В AC
• Частота: 50 Гц
• Отключающая способность: 50 кА
• Категория применения: gL/gG (защита кабелей и оборудования от КЗ и перегрузок)
• Количество полюсов: 1
• Габарит: 3 (соответствует стандартизированному размеру для втычных вставок)
• Способ монтажа: монтажная плата (фиксация через контактные площадки)
• Материал корпуса: пластик
• Диапазон рабочих температур: от –40 C до +55 C
• Степень защиты: IP00 (без внешней защиты - требует установки в закрытом корпусе)
• Климатическое исполнение: УХЛ3 (работа в условиях умеренного и холодного климата, с возможностью повышенной влажности)
• Гарантийный срок: 5 лет (60 месяцев)
• Нормативный документ: ГОСТ Р 50339.1-92

Совместимость и монтаж

Плавкая вставка ППН-39 630/315А габарит 3 имеет втычную форму и предназначена для установки в специализированные держатели на монтажной плате. Совместима с держателями, соответствующими габариту 3 и стандарту GOST. Для безопасного монтажа и замены рекомендуется использовать универсальный съемник - он исключает риск поражения током и механического повреждения контактов. Обращайте внимание на соответствие посадочных размеров: даже небольшое отклонение может вызвать плохой контакт и нагрев.

Безопасность и стандарты

Плавкая вставка ППН-39 630/315А габарит 3 выполнена в соответствии с ГОСТ Р 50339.1-92 и относится к категории gL/gG - что гарантирует надежное отключение при сверхтоке, в том числе при значительном превышении номинала. Высокая отключающая способность (50 кА) обеспечивает безопасность даже в случае аварийных режимов. Однако, поскольку степень защиты IP00 не предусматривает физической защиты от прикосновения, вставка должна всегда находиться внутри герметичного или закрытого корпуса, недоступного для случайного доступа.

Преимущества

• Высокая отключающая способность - 50 кА позволяет применять в системах с большими токами КЗ
• Низкие потери мощности - снижают тепловую нагрузку на оборудование и увеличивают эффективность системы
• Компактные габариты - на 15% меньше, чем у старых моделей ПН-2, экономят место в щите
• Поддерживается использование съемника - ускоряет обслуживание и повышает безопасность
• Широкий температурный диапазон - работает в суровых условиях, включая зимние условия на открытых объектах

Ограничения применения

• Не предназначен для работы в открытом виде - IP00 требует обязательной установки в защищенном корпусе
• Не используется в постоянном токе - только для переменного тока 50 Гц
• Не подходит для защиты чувствительной электроники - класс gL/gG ориентирован на мощные цепи, а не на точечную защиту
• Требует наличия совместимого держателя; не является самоблокирующимся элементом
• Отсутствуют световой или механический индикатор срабатывания - необходимо проверять состояние визуально после срабатывания

Примеры использования

• Защита входного кабеля в распределительном щите ЩО-70
• Обеспечение безопасности цепи двигателя 160–200 кВт на конвейере
• Функциональный элемент в шкафу ШРС1 для группового отключения группы потребителей
• Резервная защита в системах автоматического управления с высокой инерционностью

Практические советы

• Выбирая ППН-39 630/315А габарит 3, убедитесь, что ваш держатель точно соответствует габариту 3 - неверный размер приведёт к перегреву или отказу
• Проверьте целостность контактов перед установкой - окисление или деформация могут стать причиной ложного срабатывания
• При замене используйте только оригинальный съемник - попытки вытащить вставку руками опасны и нарушают нормы ЭБ
• После срабатывания обязательно найдите причину перегрузки - не просто меняйте вставку, так как проблема может сохраниться
• Этот тип вставки не следует использовать в помещениях с высокой запылённостью без дополнительной защиты - хотя материал корпуса устойчив, внутренняя часть не защищена
