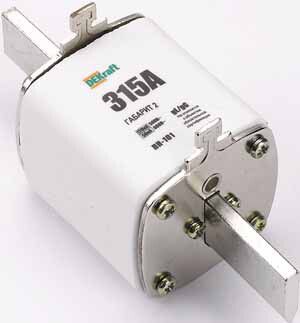

Предохранитель ножевой тип 37, габарит 2, 315А П | 21315DEK DEKraft APC

Вставка плавкая ПН-101-37 габарит 2 315А (аналог ППН-37 габарит 2) от DEKraft - это надёжная однополюсная плавкая вставка для защиты цепей постоянного и переменного тока до 660 В. Применяется в распределительных щитах, силовых аппаратах и на оборудовании с высокими токами нагрузки.

Назначение и область применения

Вставка плавкая ПН-101-37 габарит 2 315А предназначена для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в предохранительные аппараты, рубильники, контакторы и другие коммутационные устройства. Используется в промышленном оборудовании: станках, конвейерах, насосах, системах автоматизации. Номинальный ток 315 А делает её подходящей для мощных потребителей в трёхфазных и однофазных сетях 50 Гц.

Технические характеристики

• Номинальный ток: 315 А
• Номинальное напряжение: 660 В
• Отключающая способность: 50 кА - способна безопасно прервать ток короткого замыкания до этого значения
• Категория применения: gL/gG - универсальная защита от перегрузок и КЗ, соответствует международным требованиям
• Габарит: 2 - совместима с держателями и основаниями стандарта габарита 2
• Количество полюсов: 1
• Способ монтажа: втычной - устанавливается в специальный держатель без инструментов
• Климатическое исполнение: УХЛ3 - работает при температурах от –45 C до +60 C, допустимо применение во внешних и неотапливаемых помещениях
• Степень защиты: IP00 - не имеет собственной защиты от пыли и воды, требует установки в корпус или держатель с защитой
• Соответствие нормам: ГОСТ Р 50339.0–2003, ГОСТ 50339.2–2003

Совместимость и монтаж

Вставка плавкая ПН-101-37 габарит 2 315А совместима со всеми держателями и аппаратами, рассчитанными на плавкие вставки габарита 2 типа ППН-37. Монтаж осуществляется путём введения контактных штырей в зажимы держателя - никаких болтов или инструментов не требуется. Обязательно проверьте соответствие посадочных размеров перед установкой. Для работы в условиях повышенной запылённости используйте держатели с классом защиты не ниже IP54.

Безопасность и стандарты

Вставка выполнена в соответствии с ГОСТ Р 50339.0–2003 и ГОСТ 50339.2–2003, что гарантирует соответствие требованиям безопасности и надёжности отключения. Категория gL/gG обеспечивает избирательную работу: вставка сработает быстрее при больших токах КЗ, сохраняя координацию с другими защитными устройствами. Отключение происходит при достижении порогового теплового эффекта - материал плавится точно в заданной точке, исключая случайные срабатывания.

Преимущества

• Высокая отключающая способность - 50 кА обеспечивает защиту даже при серьёзных аварийных режимах
• Максимальная ремонтопригодность - замена занимает несколько секунд, не требует демонтажа всего оборудования
• Экономичность - более дешёвая альтернатива автоматическим выключателям при аналогичной защите
• Подтверждённая надёжность - серия ПН-101 используется десятилетиями в промышленности
• Индикация срабатывания - наличие визуального сигнала позволяет оперативно определить причину отказа

Ограничения применения

• Не предназначен для установки вне держателя - IP00 означает отсутствие самостоятельной защиты, возможен риск поражения током при открытой установке
• Работает только в сетях до 660 В - нельзя использовать в системах выше указанного уровня
• Не рекомендовано использование в средах с химически активными парями или агрессивной пылью без герметичного корпуса
• Не подлежит восстановлению после срабатывания - необходимо менять полностью

Примеры использования

• Защита двигателя 160 кВт в промышленном конвейере
• Фазовая защита вводного автомата в распределительном щите цеха
• Обеспечение селективности в многоступенчатой сети питания станков ЧПУ
• Замена старых вставок ППН-37 в существующих аппаратах - полная взаимозаменяемость

Практические советы

• Перед заменой всегда отключайте питание и проверяйте отсутствие напряжения - даже при отключенном оборудовании возможно индуктивное напряжение
• Выбирая вставку, ориентируйтесь на реальную максимальную нагрузку цепи, а не на номинал самого крупного потребителя - учтите пусковые токи
• Проверяйте состояние держателя: окисление контактов снижает эффективность защиты и вызывает нагрев
• При использовании в холодных условиях (-45 C) убедитесь, что держатель изготовлен из материала, не становящегося хрупким при
• При наличии нескольких одинаковых вставок в одной системе - помечайте их для удобства диагностики
