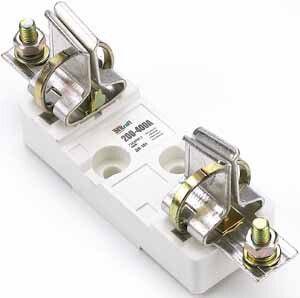

Держатель ножевого предохранителя типа 37, габарита 2, на ток 200–400 А, модель ДП-101 от DEKraft - это надёжная опора для ножевых плавких вставок в распределительных щитах. Применяется в промышленных системах переменного тока до 660 В, обеспечивает безопасную коммутацию и защиту оборудования от перегрузок и КЗ.

Назначение и область применения

Держатель ДП-101 предназначен для установки и фиксации ножевых плавких предохранителей габарита NH2. Он используется в силовых цепях промышленного оборудования: панелях управления, распределительных щитах, станках, конвейерах, насосных и компрессорных установках. Подходит для работы в условиях постоянной нагрузки и кратковременных бросков тока при запуске двигателей.

Технические характеристики

• Номинальный ток: 400 А - максимальный длительно допустимый ток через контактную группу;
• Рабочее напряжение переменного тока: 660 В - позволяет применять в трёхфазных сетях среднего класса напряжений;
• Габарит предохранителя: NH2 (или “2”) - совместим с вставками стандарта IEC 60269-1-98 этого размера;
• Количество полюсов: 1 - однополюсный, требует параллельной установки для многополюсных цепей;
• Тип присоединения: болтовое - контакты зажимаются винтами M8/M10, обеспечивают прочное соединение;
• Метод монтажа: DIN-рейка 35 мм - легко крепится на штанге в щите без дополнительных кронштейнов;
• Степень защиты IP00 - открытая конструкция, не защищена от прикосновений и внешних факторов;
• Климатическое исполнение УХЛ4 - рассчитан на работу при температуре от −40C до +40C, в помещениях с нормальной влажностью;
• Соответствие стандарту: IEC 60269-1-98 - соответствует международным требованиям к ножевым предохранителям.

Совместимость и монтаж

Держатель ДП-101 принимает только вставки габарита NH2 (номер 2) с шагом ножей 32 мм. Для сборки:

• Фиксируйте устройство на DIN-рейке до подключения проводов - так проще избежать перекоса;
• Затягивайте болты равномерно, усилие - около 1,5 Нм, чтобы не повредить медные контакты;
• Не используйте вставки других габаритов (например, NH1 или NH3): они не войдут или будут плохо контактировать;
• Перед заменой вставки обязательно отключите питание - корпус не имеет автоматического отключения.

Безопасность и стандарты

Держатель ДП-101 сертифицирован по IEC 60269-1-98, что гарантирует соответствие требованиям к тепловой и динамической стойкости. Однако степень защиты IP00 означает, что он не защищён от случайного прикосновения к токоведущим частям - требуется установка в закрытом щите или с использованием защитных кожухов. Материалы корпуса выдерживают высокую температуру при пробое, снижают риск возгорания.

Преимущества

• Высокая механическая жесткость - выдерживает ударные токи КЗ до 100 кA;
• Простота замены вставки - доступ к элементу с лицевой стороны без демонтажа всего устройства;
• Надёжное болтовое соединение - минимизирует нагрев и потери энергии;
• Совместимость с широким спектром вставок NH2 от различных производителей;
• Экономичный вариант для мощных цепей вместо более дорогих модульных решений.

Ограничения применения

• Не для наружной установки - IP00 не защищает от воды, пыли, влаги;
• Не рекомендован для помещений с повышенной запылённостью или химически активной средой;
• Требуется обязательное использование в закрытых щитах с возможностью блокировки;
• Не подходит для частых операций включения/выключения - предназначен только для защиты, а не для коммутации;
• Ограничен по количеству полюсов - для трёхфазной системы нужны три отдельных держателя.

Примеры использования

• Защита входного автомата 400 А в распределительном щите цехового конвейера;
• Обеспечение селективной защиты двигателя 30 кВт в панели управления насосной станции;
• Установка в качестве основного предохранителя в преобразователе частоты с выходом до 400 А;
• Резервирование в цепях питания сварочных аппаратов с импульсными нагрузками.

Практические советы

• Выбирая вставку, проверьте её номинал - она должна быть меньше или равна 400 А, но выше расчетного рабочего тока цепи;
• При монтаже на DIN-рейку следите, чтобы держатель был плотно зафиксирован - люфт вызывает нагрев контактов;
• Проверяйте состояние контактов каждые 6–12 месяцев - окисление увеличивает переходное сопротивление;
• Не ремонтируйте сам держатель - при повреждении корпуса или контактов заменяйте полностью;
• Для удобства обслуживания используйте вставки с индикацией срабатывания - хотя они дороже, экономят время диагностики.
