Держатель плавкой вставки ПН2-400 У3 на 400А, медь (ЭТ) | ET522579 Электротехник

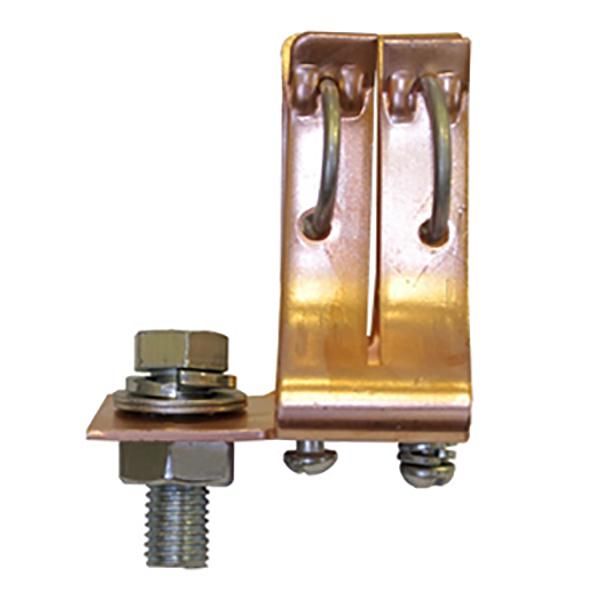

Держатель плавкой вставки ПН2-400 У3 на 400А, медь от бренда Электротехник - это надёжный коммутационный элемент для защиты цепей промышленного оборудования от перегрузок и коротких замыканий. Артикул et522579 предназначен для работы с плавкими вставками серии ПН2 и рассчитан на максимальный ток 400 А.

Назначение и область применения

Держатель ПН2-400 У3 используется для фиксации и подключения плавких вставок в силовых цепях. Он применяется в промышленном оборудовании: распределительных щитах, пускателях, преобразователях частоты, станках, конвейерах и других системах, где требуется защита от аварийных токов. Подходит для трёхфазных сетей переменного тока до 380 В (50/60 Гц) и однофазных цепей постоянного тока до 220 В.

Технические характеристики

• Максимальный рабочий ток: 400 А
• Номинальное напряжение переменного тока: до 380 В
• Номинальное напряжение постоянного тока: до 220 В
• Тип контакта: ножевой
• Материал токоведущих деталей: медь марки М1
• Степень защиты корпуса: IP20 (защита от доступа пальцев, но не от воды и пыли)
• Исполнение: У3 (умеренный климат, устойчивость к температурным колебаниям и влажности)

Совместимость и монтаж

Держатель совместим исключительно с плавкими вставками серии ПН2. Для подключения используются болты - провода крепятся прямо к клеммам, расположенным сбоку устройства. Нельзя использовать другие типы вставок - они не подходят по габаритам и форме ножевых контактов. Крепление осуществляется на DIN-рейку или через монтажные отверстия в корпусе. Перед установкой проверьте соответствие сечения проводов и момента затяжки болтов - рекомендовано не более 1,5–2,0 Нм.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.3 и международному стандарту IEC 60269-1 для промышленных предохранителей. Конструкция выполнена из самозагасающихся неметаллических материалов, которые не поддерживают горение. Это снижает риск распространения пламени при срабатывании вставки.

Преимущества

• Высокая теплопроводность медных токоведущих элементов минимизирует нагрев при работе на пределе нагрузки.
• Точечная сварка плавкого элемента гарантирует долговечность соединения и отказоустойчивость даже при многократных импульсах тока.
• Напайка олова на медную основу вставки обеспечивает стабильную временетоковую характеристику gG - то есть защиту как от длительных перегрузок, так и от больших токов КЗ.
• Жесткая конструкция предотвращает случайное выпадение вставки при вибрациях.

Ограничения применения

• Не среды с повышенной запылённостью, влагой или химически активными веществами - степень защиты IP20 недостаточна.
• Не допускается использование вне температурного диапазона, указанного для исполнения У3 (-25C…+40C).
• Работа при напряжении выше 380 В переменного или 220 В постоянного тока запрещена - возможен пробой изоляции.
• Нельзя использовать с вставками другой серии - даже если ток кажется одинаковым, форма контактов отличается.

Примеры использования

• Защита входного автомата на 400 А в распределительном шкафе завода.
• Функция быстрого отключения двигателя насоса на конвейере при скачке тока.
• Обеспечение безопасности в системах управления лифтами и эскалаторами.
• Подключение в качестве внешнего предохранителя к частотному преобразователю.

Практические советы

• Перед заменой вставки всегда отключите питание и используйте средства индивидуальной защиты - внутри держателя остаётся потенциальный заряд!
• Проверяйте состояние контактов каждые 6 месяцев - окисление меди может вызвать перегрев. При необходимости зачистите поверхности мягкой металлической щёткой.
• Выбирая новую вставку, ориентируйтесь на её класс защиты gG и точно указанный ток срабатывания - не берите “по максимуму” ради экономии.
• Если вы часто сталкиваетесь с срабатыванием вставки - проблема не в держателе ПН2-400 У3, а в перегрузке сети или неисправности самого оборудования.
