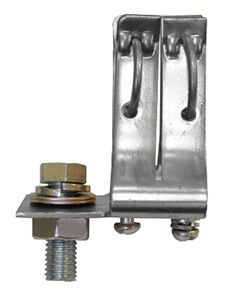

Держатель плавкой вставки ПН2-400-Э У3 на 400А, сталь (ЭТ) | ET002551 Электротехник

Держатель плавкой вставки ПН2-400-Э У3 на 400А, сталь от бренда Электротехник - это надёжный коммутационный элемент для защиты цепей промышленного оборудования от перегрузок и коротких замыканий. Артикул et002551 предназначен для работы с плавкими вставками серии ПН2 в условиях повышенной нагрузки и агрессивной среды.

Назначение и область применения

Держатель ПН2-400-Э У3 используется для установки плавких вставок номиналом до 400 А в цепях переменного тока 380 В (50/60 Гц) и постоянного тока до 220 В. Применяется в промышленных распределительных щитах, на станках, конвейерах, насосных станциях и других объектах, где требуется надёжная защита от аварийных токов. Подходит для систем, требующих быстрой замены предохранителей без демонтажа всей аппаратуры.

Технические характеристики

• Номинальный ток: 400 А
• Номинальное напряжение переменного тока: 380 В
• Номинальное напряжение постоянного тока: 220 В
• Материал корпуса: сталь
• Тип контактов: ножевой
• Способ присоединения проводов: болтовой
• Степень защиты: не указана (не является герметичным устройством)
• Исполнение: У3 (умеренный климат, умеренная влажность)

Совместимость и монтаж

Держатель ПН2-400-Э У3 совместим только с плавкими вставками серии ПН2 соответствующего номинала. Для монтажа необходимо:

• Закрепить держатель на DIN-рейке или плоской поверхности с помощью крепёжных отверстий;
• Подключить входные и выходные провода через болтовые зажимы - момент затяжки не более 1,5 Нм;
• Установить плавкую вставку в гнёзда так, чтобы ножевые контакты плотно вошли в контактные площадки;
• Не допускать перекоса вставки - это снижает срок службы и повышает риск нагрева.

Безопасность и стандарты

Держатель соответствует требованиям к промышленным предохранителям, установленным в ГОСТ Р 50030.5.1 и ГОСТ 9098. Конструкция исключает самопроизвольное выпадение вставки и защищена от случайного прикосновения к токоведущим частям при закрытом положении. Однако не имеет степени защиты IP - не предназначен для открытых или влажных помещений без дополнительной оболочки.

Преимущества

• Контактная система выполнена из медных токоведущих элементов марки М1 - обеспечивают минимальное переходное сопротивление и долгий срок службы.
• Плавкая вставка фиксируется точечной сваркой - гарантирует стабильную работу даже при больших импульсных токах.
• Напайка олова на медном элементе даёт широкий диапазон защитной характеристики gG - подходит как для защиты кабелей, так и для двигателей.
• Корпус из стали выдерживает механические нагрузки и не поддерживает горение - безопасен в условиях возможного возгорания.

Ограничения применения

• Не применяется в помещениях с высокой влажностью, запылённостью или агрессивными химическими средами - отсутствует степень защиты IP.
• Не рассчитан на частые операции включения/выключения - предназначен только для защиты, а не для коммутации.
• Работает только с вставками серии ПН2; использование аналогов другого типа может привести к отказу защиты.
• Не рекомендован для установки вне щита - требует защиты от внешних воздействий.

Примеры использования

• Защита силового кабеля питания станка ЧПУ с мощностью до 100 кВт.
• Фазовая защита вводного автомата в распределительном щите цеха.
• Обеспечение селективной защиты на участке конвейерной линии с несколькими двигателями.
• Временные решения на строительных площадках - при условии размещения внутри металлического шкафа.

Практические советы

• Перед заменой вставки всегда отключайте питание - даже при открытом держателе ток может сохраняться в цепи.
• Проверяйте состояние контактных площадок после каждого срабатывания - при оплавлении или окислении заменяйте держатель полностью.
• Выбирая вставку, учитывайте не только ток, но и время-токовую характеристику gG - она должна соответствовать типу нагрузки (двигатель, освещение, нагрев).
• Для удобства обслуживания используйте держатели с индикацией срабатывания - хотя в данной модели её нет, можно дополнительно установить сигнализатор.
• Не используйте держатель ПН2-400-Э У3 в качестве основного рубильника - он не предназначен для ручного отключения под нагрузкой.
