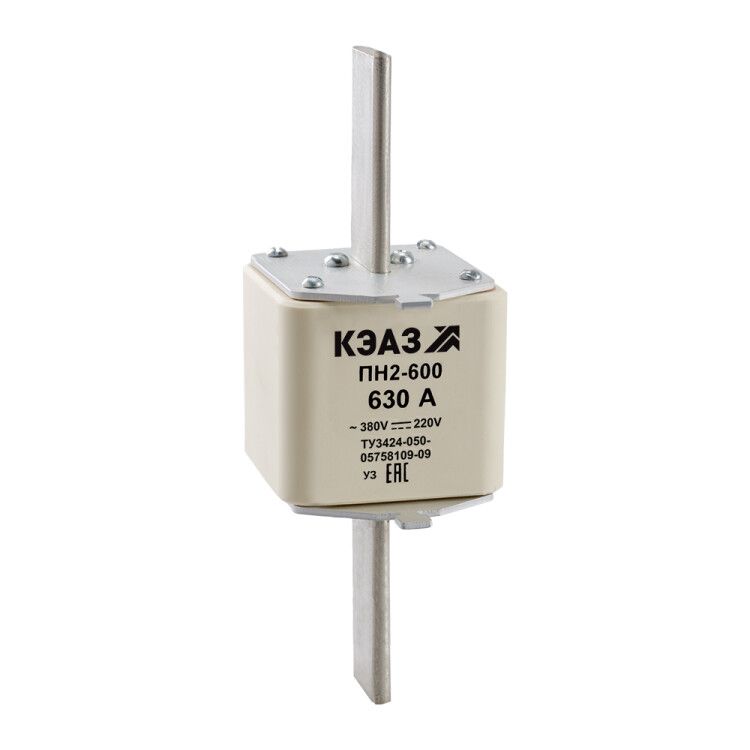

Вставка плавкая ПН2-600-400А-У3 | 110894 КЭАЗ

Вставка плавкая ПН2-600-400А-У3 от КЭАЗ - это однополюсная плавкая вставка для защиты силовых цепей переменного и постоянного тока. Предназначена для установки на аппаратах в условиях умеренного климата, обеспечивает надёжную отсечку токов короткого замыкания до 25 кА. Артикул 110894 соответствует серии ПН2 и применяется в промышленном оборудовании.

Назначение и область применения

Вставка плавкая ПН2-600-400А-У3 используется для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в силовых системах: распределительных щитах, контакторах, автоматических выключателях, частотных преобразователях и других устройствах, где требуется быстрое отключение при аварийных токах. Подходит для работы в промышленных объектах - на заводах, в цехах, на транспорте.

Технические характеристики

• Номинальный ток: 400 А - максимальный длительно допустимый ток без срабатывания
• Номинальное напряжение: 380 В - работает в сетях до этого значения
• Отключающая способность: 25 кА - способна безопасно прервать ток короткого замыкания до этой величины
• Род тока: AC/DC - совместима с переменным и постоянным током
• Частота: 50/60 Гц - предназначена для стандартных сетей
• Количество полюсов: 1 - защищает одну фазу или один провод
• Габарит предохранителя: 600 А - указывает на габаритный размер, совместимый с держателями на 600 А
• Потери мощности: 56 Вт - энергия, рассеиваемая при работе, влияет на нагрев и требует хорошего теплоотвода
• Климатическое исполнение: У3 - работает при температурах от -60 до +40 C, в умеренном климате с возможностью конденсации
• Степень защиты: IP00 - нет защиты от внешних воздействий; вставка должна устанавливаться внутри корпуса
• Категория применения: gL/gG - универсальная защита кабелей и оборудования, включая двигатели и трансформаторы
• Нормативные документы: ГОСТ 17242-86, ТУ3424-050-05758109-2009

Совместимость и монтаж

Вставка плавкая ПН2-600-400А-У3 имеет втычное исполнение и монтируется на аппарат - то есть устанавливается в специальный держатель (патрон) предохранителя. Для правильной установки необходимо использовать держатели, рассчитанные на габарит 600 А. Нельзя устанавливать её в патроны меньшего размера - это вызовет плохой контакт и перегрев. Монтаж выполняется при отключенном питании. Обязательно проверьте соответствие номинала тока и напряжения сети.

Безопасность и стандарты

Вставка соответствует требованиям ГОСТ 17242-86 и техническим условиям ТУ3424-050-05758109-2009. Сертифицирована в реестре радиоэлектронной продукции (код РЭ-2495/20). Благодаря категории gL/gG обеспечивается селективность и координированная защита в сложных распределительных системах. Отсутствие степени защиты IP00 требует обязательного размещения в закрытом корпусе - использование вне оболочки запрещено.

Преимущества

• Высокая отключающая способность (25 кА) - надёжно защищает оборудование даже при серьёзных КЗ
• Поддержка переменного и постоянного тока - универсальность для различных типов нагрузок
• Низкий уровень тепловых потерь (56 Вт) - снижает риск перегрева держателя
• Совместимость со стандартными держателями серии ПН2 - легко заменить при необходимости
• Широкий диапазон рабочих температур - позволяет применять в холодных помещениях и на открытых площадках

Ограничения применения

• Не предназначен для установки на открытом воздухе - из-за IP00 требует герметичного корпуса
• Не рекомендуется для защиты чувствительной электроники - категория gL/gG ориентирована на силовое оборудование
• Максимальное напряжение 380 В - нельзя использовать в сетях выше этого значения
• Не подлежит восстановлению после срабатывания - требует замены
• Не совместим с держателями для вставок менее 600 А - физически не войдёт

Примеры использования

• Защита входного кабеля частотного преобразователя на 400 А
• Автоматическая защита питающей линии крупного насоса или компрессора
• Фазовая защита в распределительном щите промышленного станка
• Обеспечение селективной защиты в многоступенчатой системе питания цеха

Практические советы

• Выбирая вставку ПН2-600-400А-У3, всегда сверяйте номинальный ток с расчетным током нагрузки - он должен быть равен или чуть больше, но никогда меньше
• Проверяйте состояние держателя перед установкой - окисление или деформация контактов могут вызвать перегрев даже при исправной вставке
• При замене используйте оригинальные вставки КЭАЗ - аналоги могут иметь отличные времятоковые характеристики
• Учитывайте посадочный размер: габарит 600 А означает, что вставка подходит только для патронов именно такого типа
• При эксплуатации в условиях низких температур (-40…-60 C) убедитесь, что система не подвергается механическому удару - материал вставки становится хрупче
