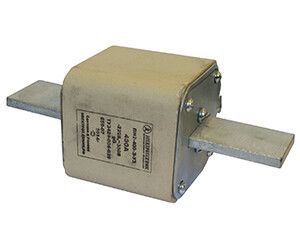

Плавкая вставка ПН2-400-Э У3 на 400А, стальные ножи (ЭТ) | ET522574 Электротехник

Плавкая вставка ПН2-400-Э У3 на 400А, стальные ножи - это промышленный предохранитель серии ПН2 от бренда Электротехник, артикул et522574, предназначен для защиты цепей от перегрузок и коротких замыканий в условиях повышенных токов и жестких условий эксплуатации.

Назначение и область применения

Плавкая вставка ПН2-400-Э У3 на 400А, стальные ножи используется для защиты электрических цепей в промышленном оборудовании: силовые щиты, распределительные устройства, частотные преобразователи, двигатели, конвейеры и другие нагрузки с высокой мощностью. Подходит для сетей переменного тока до 380 В (50–60 Гц) и постоянного тока до 220 В. Применяется там, где требуется быстрое отключение при аварийных режимах - особенно эффективна при коротких замыканиях.

Технические характеристики

• Номинальный ток: 400 А - максимальный длительный ток, который вставка выдерживает без срабатывания;
• Номинальное напряжение: 220 В (постоянный ток), 380 В (переменный ток);
• Номинальная отключающая способность: 100 кА - способность безопасно прервать ток короткого замыкания до этого значения;
• Категория применения: gL/gG - универсальная защита от перегрузок и коротких замыканий, соответствует международному стандарту IEC 60269;
• Род тока: переменный и постоянный - работает в обоих типах цепей;
• Контактная система: ножевого типа с металлическими стальными ножами - обеспечивает надежное механическое соединение;
• Материал токоведущих элементов: медь марки М1 - минимальное сопротивление и устойчивость к нагреву;
• Плавкий элемент: медный с оловянной напайкой - гарантирует стабильную временятоковую характеристику;
• Изоляционные материалы: негорючие пластмассы - повышают безопасность при работе в аварийных ситуациях.

Совместимость и монтаж

Плавкая вставка ПН2-400-Э У3 на 400А, стальные ножи совместима с коммутационными аппаратами и держателями предохранителей серии ПН2. Для монтажа требуются специализированные держатели с зажимами под стальные ножи. Крепление осуществляется через болты - необходимо соблюдать момент затяжки, указанный в документации держателя. Нельзя использовать с держателями других серий - риск плохого контакта и перегрева. Диаметр ножей соответствует стандартным габаритам ПН2 - проверьте соответствие перед установкой.

Безопасность и стандарты

Плавкая вставка ПН2-400-Э У3 на 400А, стальные ножи соответствует требованиям IEC 60269 (gG/gL) и ГОСТ Р 50030.3. Обладает классом защиты IP20 - не защищена от попадания воды или пыли, поэтому должна использоваться внутри закрытых корпусов. Конструкция исключает самопроизвольное выпадение при вибрации благодаря плотному контакту ножей и фиксации в держателе.

Преимущества

• Высокая отключающая способность (100 кА) - надежно справляется с крупными аварийными токами;
• Стальные ножи обеспечивают долговечность и устойчивость к окислению;
• Оловянная напайка на медном элементе - равномерное срабатывание даже при слабых перегрузках;
• Негорючие материалы снижают риск возгорания при пробое;
• Точечная сварка плавкого элемента - исключает ослабление контакта со временем.

Ограничения применения

• Не применяется вне закрытых корпусов - отсутствует защита от внешней среды (IP20);
• Не рекомендован для частых включения/выключения - не является коммутирующим устройством;
• Запрещено использование с током выше 400 А - возможен взрыв или пожар;
• Не подходит для цепей с напряжением постоянного тока выше 220 В - риск неполного гашения дуги;
• Требуется обязательная замена после срабатывания - восстановлению не подлежит.

Примеры использования

• Защита главного входа в распределительный шкаф промышленного станка;
• Фазовая защита трехфазного двигателя мощностью более 100 кВт;
• Цепь питания частотного преобразователя с высоким пусковым током;
• Щит управления конвейерной линией с несколькими приводами;
• Устройство защиты систем постоянного тока (например, зарядные станции, сварочные аппараты) на 220 В.

Практические советы

• Перед заменой всегда отключите питание и убедитесь, что цепь обесточена - даже при отключенном автомате может сохраняться остаточное напряжение;
• Проверяйте состояние держателя: окисленные или деформированные контакты снижают эффективность защиты;
• Выбирайте вставку с запасом по току - если нагрузка близка к 400 А, рассмотрите вариант 500 А, чтобы избежать ложных срабатываний;
• Не используйте перемычки вместо вставки - это нарушает принцип защиты и опасно;
• Храните запасные вставки в сухом месте - влага может вызвать коррозию ножей и ухудшить контакт.
