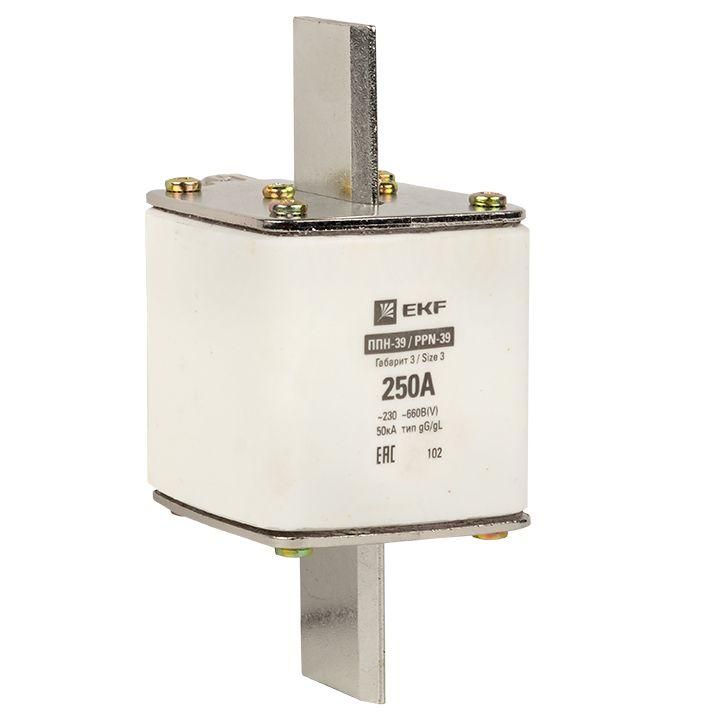

Плавкая вставка ППН-39 630/250А габарит 3 EKF PROxima - fus-39/630/250

Плавкая вставка ППН-39 630/250А габарит 3 от бренда EKF - это надёжный элемент защиты для промышленных электросетей переменного тока, рассчитанный на работу при напряжении до 660 В и токе 250 А. Артикул fus-39/630/250 соответствует типовой модели ППН-39 с габаритом 3, предназначенной для установки в специализированные держатели и рубильники.

Назначение и область применения

Плавкая вставка ППН-39 630/250А габарит 3 используется для защиты электрических цепей от сверхтоков: перегрузок и коротких замыканий. Подходит для применения в кабельных линиях, распределительных щитах, вводно-распределительных устройствах (ВРУ) и других промышленных системах переменного тока частотой 50 Гц. Устанавливается исключительно в совместимые держатели - само устройство не является самостоятельным аппаратом.

Технические характеристики

• Номинальный ток: 250 А - максимальный постоянный ток, который вставка выдерживает без срабатывания;
• Номинальное напряжение: 660 В - максимальное рабочее напряжение сети переменного тока;
• Номинальная отключающая способность: 50 кА - максимальный ток КЗ, который вставка безопасно прерывает;
• Род тока: переменный (AC) - не постоянный ток;
• Категория применения: gL / gG - обеспечивает широкую защиту: gG - против КЗ и перегрузок; gL - повышенная избирательность и быстродействие при высоких токах КЗ;
• Габарит: 3 - стандартизированная форма и размеры, определяющие совместимость с держателями;
• Гарантийный срок: 60 месяцев - срок хранения и эксплуатации при соблюдении условий.

Совместимость и монтаж

Плавкая вставка ППН-39 630/250А габарит 3 устанавливается только в держатели, соответствующие габариту 3. Совместима с держателями серии ППН, а также с рубильниками, имеющими посадочные места под вставки этого формата. Сама вставка не имеет механических контактов - она фиксируется в держателе через зажимы. Монтаж выполняется при отключенном питании. Напряжение питания перед заменой обязательно снимают!

Безопасность и стандарты

Изделие соответствует требованиям международных норм IEC 60269-1 и IEC 60269-2 для плавких вставок категории gG/gL. Обеспечивает класс безопасности IP2X при установленной в держателе - защищает от случайного прикосновения к токоведущим частям. Сертифицирована для работы в условиях промышленных помещений с уровнем запылённости и влажности согласно GOST R 50030.3.

Преимущества

• Высокая отключающая способность (50 кА) позволяет применять в местах с большими токами КЗ - например, рядом с силовыми трансформаторами;
• Категория gL/gG даёт двойную защиту: эффективна как при длительных перегрузках, так и при внезапных аварийных режимах;
• Стандартный габарит 3 обеспечивает массовое распространение совместимых держателей и легко доступен на рынке;
• Произведена компанией EKF - известный российский производитель с проверенной качественной базой материалов и контролем производства.

Ограничения применения

• Не для цепей постоянного тока - работает только с AC 50 Гц;
• Требует обязательного наличия совместимого держателя - сама вставка не монтируется напрямую в шины или клеммы;
• Не рекомендовано использовать в средах с взрывоопасными газами или пылью без дополнительной герметизации корпуса держателя;
• Максимальный ток 250 А - нельзя применять вместо более мощных вставок (например, 400–800 А);
• После однократного срабатывания - восстановлению не подлежит, требует замены.

Примеры использования

• Защита входного кабеля от главного распределительного щита к групповым автоматическим выключателям;
• Функциональная защита двигателей в составе пускателей с рубильниками;
• Обесточивание участков технологических линий на заводах при возникновении КЗ;
• Щитовые решения в пищевой, металлургической и машиностроительной промышленности.

Практические советы

• Выбирая вставку, всегда сверьте её номинальный ток (250 А) с расчетным током нагрузки - он должен быть ниже или равен допустимому значению проводника;
• Проверьте соответствие габарита 3 вашему держателю - даже маленький отличие в форме может помешать плотному контакту;
• При замене используйте ту же модель - не меняйте тип (gG/gL) без пересчета координат защиты всей цепи;
• Храните в сухом месте, температурой от –25C до +40C - влияние влаги снижает надёжность контактных поверхностей;
• После срабатывания осмотрите держатель: возможны следы дугового воздействия - при повреждении замените весь модуль.
