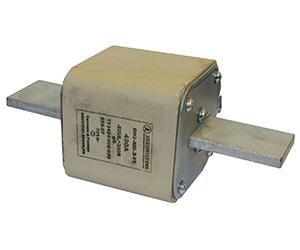

Плавкая вставка ПН2-400 У3 на 250А, медные ножи (ЭТ) | ET522889 Электротехник

Плавкая вставка ПН2-400 У3 на 250А, медные ножи - это устройство защиты цепей от перегрузок и коротких замыканий, предназначенное для установки в коммутационных аппаратах с номинальным током до 400 А. Медные ножи обеспечивают надёжный контакт, а серия У3 гарантирует устойчивость к влаге и температурным колебаниям. Бренд Электротехник и артикул et522889 указывают на соответствие промышленному стандарту.

Назначение и область применения

Плавкая вставка ПН2-400 У3 на 250А, медные ножи используется для защиты электрооборудования от аварийных токов. Применяется в распределительных щитах, контакторах, рубильниках и других устройствах, где требуется быстрое отключение при перегрузке или КЗ. Подходит для промышленного оборудования: насосов, компрессоров, конвейеров, станков с частотными преобразователями.

Технические характеристики

• Номинальный ток: 250 А
• Максимальный рабочий ток: 400 А (по типоразмеру ПН2-400)
• Конструкция: медные ножи - обеспечивают низкое переходное сопротивление и долговечность контакта
• Исполнение: У3 - повышенная устойчивость к влажной среде, перепадам температур и атмосферным воздействиям
• Рабочее напряжение: до 660 В переменного тока (AC) / 440 В постоянного тока (DC) - согласно ГОСТ Р 50030.3
• Габариты соответствуют стандарту ПН2-400 - совместимы с патронами этого типа

Совместимость и монтаж

Плавкая вставка ПН2-400 У3 на 250А, медные ножи устанавливается в патроны, предназначенные для типоразмера ПН2-400. Ножи имеют стандартизированную форму и шаг - не требует адаптеров. Перед установкой проверьте, что патрон не повреждён, а зажимы плотно фиксируют ножи без люфтов. Отключите питание перед заменой. Не используйте в патронах с меньшим номиналом - это вызовет перегрев.

Безопасность и стандарты

Соответствует требованиям ГОСТ Р 50030.3 и IEC 60269-1. Обеспечивает класс отключения gG - универсальная защита для силовых цепей. Медные ножи снижают риск нагрева при длительной нагрузке. Серия У3 соответствует условиям эксплуатации по ГОСТ 15150 - допускает работу при температуре от −40 C до +40 C и относительной влажности до 98 % при 25 C.

Преимущества

• Медные ножи - меньше нагреваются, дольше служат, лучше проводят ток, чем алюминиевые аналоги
• Устойчивость исполнения У3 позволяет использовать в сырых помещениях, на открытых площадках, в холодильных камерах
• Стандартный форм-фактор ПН2-400 обеспечивает широкую совместимость с оборудованием от разных производителей
• Высокая предельная отключающая способность - безопасно гасит дугу даже при больших токах КЗ

Ограничения применения

• Не применяется в цепях с током выше 250 А - возможна неконтролируемая плавка и выход из строя
• Не подходит для защиты чувствительной электроники - не имеет функции селективности или регулировки
• Не рекомендовано использование в условиях постоянных ударных нагрузок или вибраций без дополнительной фиксации
• Не следует применять в качестве основного выключателя - только как защитное устройство

Примеры использования

• Защита двигателя 110 кВт в системе управления конвейера
• Фазовая защита в распределительном щите промышленного цеха
• Автоматическое отключение при КЗ в системе освещения на складе с высокой влажностью
• Дополнительная защита частотного преобразователя в системе вентиляции

Практические советы

• Перед заменой всегда сверьте номинал вставки - 250 А не заменяйте на 315 А или 200 А без пересчёта нагрузки
• Проверяйте состояние патрона: окисление, трещины, деформация ножей - всё это снижает надёжность
• При многократных срабатываниях - заменяйте не только вставку, но и патрон, так как он мог перегреться
• Для условий с высокой запылённостью - выбирайте модели с герметичными крышками, если они доступны
• Артикул et522889 - сохраняйте при заказе запасных элементов, чтобы избежать несовместимости
